Автоматическая двухсторонняя этикетировочная машина для плоских круглых бутылок

• Модель: VK-DSL-R
• Спецификация напряжения: AC220V/380V, 50/60HZ однофазный
• Мощность: 2,2 кВт/220 В (стандарт США, регулируемая)
• Скорость этикетирования: 40-50 шт./мин.
• Точность маркировки: ±1 мм (исключая погрешности маркируемых объектов и этикеток)
• Источник воздуха для маркировки: 5 кг/см2
• Применимый диапазон сосудов: длина 15–150 мм, диаметр 10–100 мм, высота 40–350 мм.
• Применимая этикетка: высота 15–180 мм, длина 10–200 мм.
• Макс. диаметр этикетки: 420 мм, внутренний диаметр рулона бумаги: 76 мм.
• Зазор между этикетками: 3-4 мм
• Зазор между верхней и нижней сторонами этикетки и верхней и нижней сторонами подложки: 2 мм

Посмотреть видео

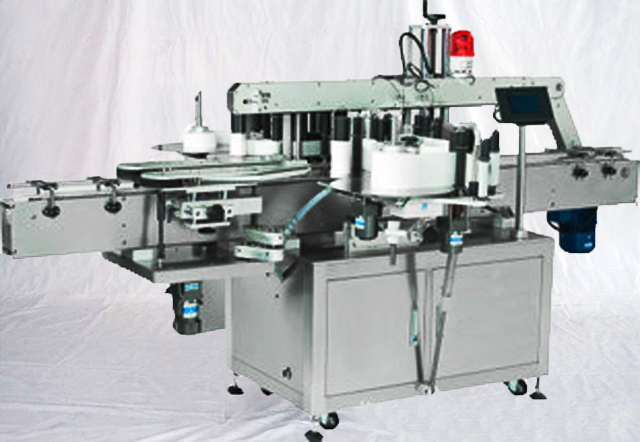

Двухсторонняя автоматическая этикетировочная машина подходит для круглых бутылок или плоских бутылок с двойной или одинарной маркировкой. Лента формы может быть наклонена, а этикетировочная головка может быть отрегулирована в восьми ориентациях, поэтому машину можно успешно настроить за несколько минут для любой бутылки.

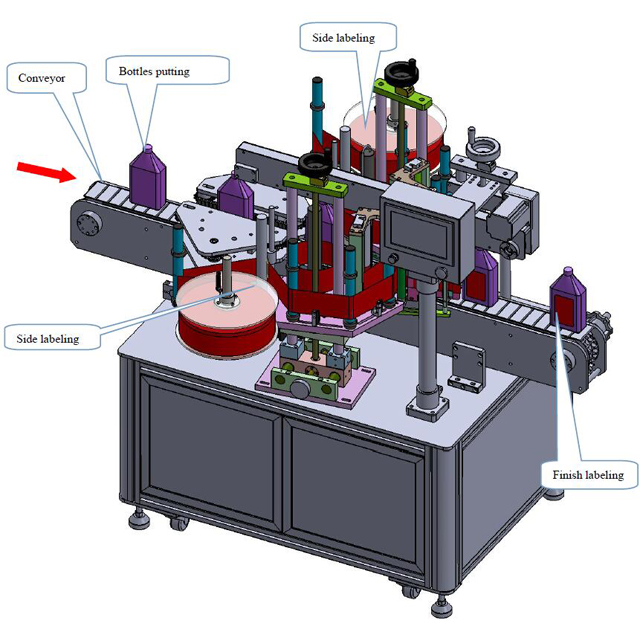

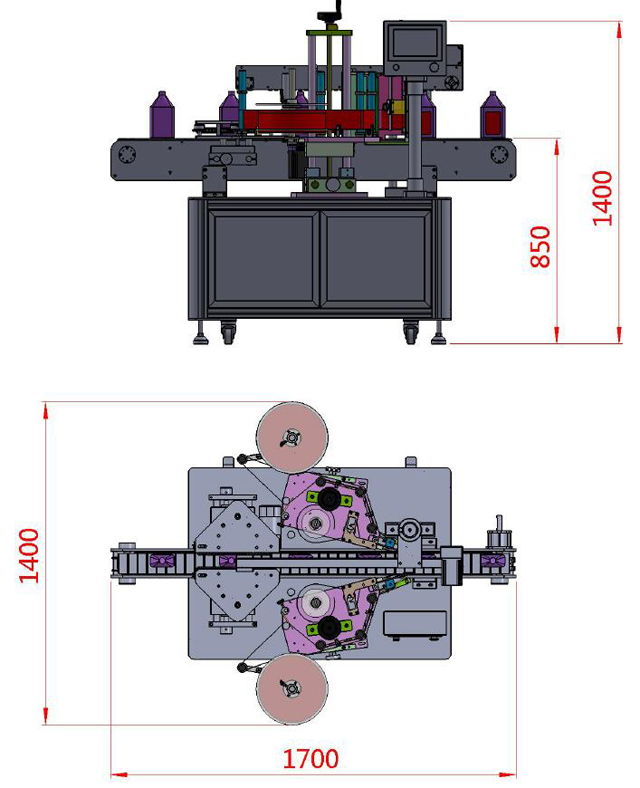

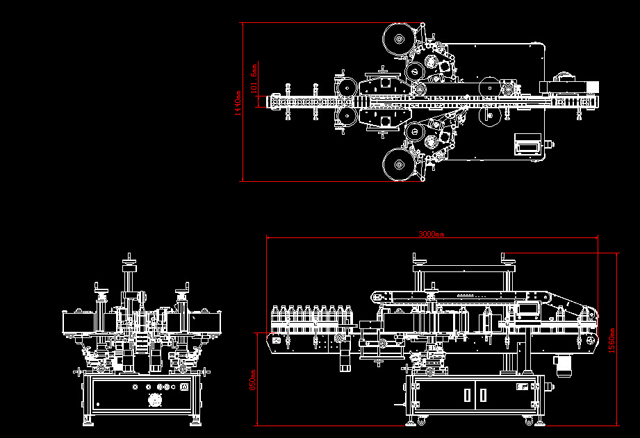

Чертеж автоматической двухсторонней этикетировочной машины:

Давление между активной осью и прижимным роликом можно регулировать, поэтому направление движения полосы можно регулировать свободно, этикетка только гибко прижимается, не вызывая никаких искажений. Этикетировочная головка принимает структуру двойных прижимных роликов, это гарантирует, что этикетка будет натянута плотно, но не сломана из-за высечки нижней бумаги, разделенная муфта делает натяжение более сбалансированным.

Интерфейс пользователя на основе сенсорного экрана на русском и английском языках с одной онлайн-системой помощи облегчает управление машиной. Ленточный пресс вмонтирован в главную транспортную линию, поэтому он делает работу двух транспортных линий абсолютно синхронной.

Машина оснащена известным двигателем-сервером, поэтому она реализует настоящее замкнутое управление и избегает явления «слепого движения» при использовании шагового двигателя.

Многоканальный энкодер точно определяет положение этикетки на высокой скорости.

Этикетка прижимается клапаном после нанесения на бутылку и прижимается активными и пассивными губчатыми роликами. Таким образом, когда этикетка прилипает, у нее нет пузырьков. Это особенно применимо к хрустальным бутылкам, маркированным прозрачными этикетками. Дополнительный комплект для пневматической и роликовой этикетировки может точно маркировать круглые бутылки.

Основные параметры

• Модель: VK-DSL-R
• Спецификация напряжения: AC220V/380V, 50/60HZ однофазный
• Мощность: 2,2 кВт/220 В (стандарт США, регулируемая)
• Скорость этикетирования: 40-50 шт./мин.
• Точность маркировки: ±1 мм (исключая погрешности маркируемых объектов и этикеток)
• Источник воздуха для маркировки: 5 кг/см2
• Применимый диапазон сосудов: длина 15–150 мм, диаметр 10–100 мм, высота 40–350 мм.
• Применимая этикетка: высота 15–180 мм, длина 10–200 мм.
• Макс. диаметр этикетки: 420 мм, внутренний диаметр рулона бумаги: 76 мм.
• Зазор между этикетками: 3-4 мм
• Зазор между верхней и нижней сторонами этикетки и верхней и нижней сторонами подложки: 2 мм

Электронные компоненты с указанием бренда и конфигурации

Приложение
