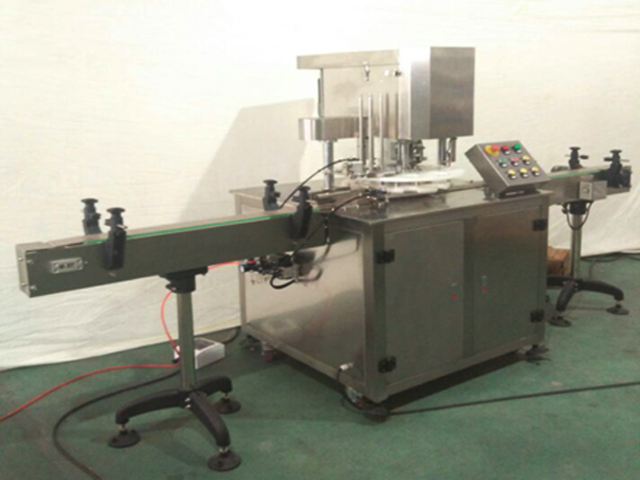

Автоматическая линейная закаточная машина для металлических и алюминиевых банок

Материал: Нержавеющая сталь

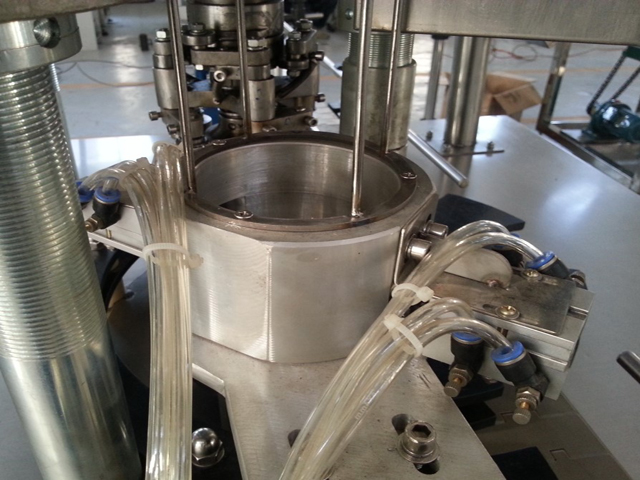

Укупорочная головка: 1
Количество запечатанных банок: одна
Скорость запечатывания: 25-30 в минуту
Высота герметизации: 40-200 мм
Диаметр доступной бутылки: 35-100 мм
Рабочее давление: AC220V 50/60Hz（Ac380V 50/60Hz）
Мощность: 1,1 кВт
Вес: 500 кг
Размер: 3000*900*1700мм
Источник воздуха: 0,5 МПа

Данный продукт в основном применяется для герметичной упаковки круглых банок с различными видами ПЭТ-пластика, железа, алюминия, бумаги и других материалов. Он имеет усовершенствованную конструкцию и разумную конструкцию, прост в эксплуатации, что делает его необходимым и идеальным упаковочным оборудованием для пищевой, фармацевтической, чайной, химической промышленности и других отраслей промышленности.

Основной корпус этого изделия изготовлен полностью из нержавеющих материалов, имеет простой и красивый внешний вид и соответствует требованиям дизайна большинства стандартных производственных цехов.

В этом продукте используется однофазный или трехфазный источник питания мощностью до 1,1 кВт, его различные детали и компоненты подвергаются прецизионной обработке, производственные технологии и другие усовершенствования проводятся на основе многолетнего опыта работы с клиентами нашей компании, а ключевая часть имеет уникальную конструкцию с высокой прочностью, низким уровнем шума и хорошими характеристиками уплотнения.

Данная продукция полностью соответствует положениям национальных стандартов, ведомственных стандартов и стандартов предприятий и покидает завод только после прохождения строгой проверки и испытаний.

Это полностью автоматическая производственная линия, которая может включать в себя производственные линии с системой розлива, системой взвешивания и розлива или системой маркировки.

Технические характеристики

1. Для запечатывания используются четыре уплотнительных колеса, два из которых предназначены для подгибки, а два других — для прессования заготовок, с простым принципом работы и удобной регулировкой;

2. Применена механическая конструкция последнего поколения, корпус банки не вращается в процессе запечатывания, запечатывающий червячный нож вращается для завершения запечатывания, что является надежным и безопасным и подходит для запечатывания упаковки хрупких продуктов и жидких продуктов;

3. Работа фрезерного ножа и подъем опоры ножа контролируются механическим кулачком, что обеспечивает стабильную и надежную работу.

4. Нож для фрезерования изготовлен из нержавеющей стали марки 304, отличается долговечностью и хорошей герметичностью.

5. Интерфейс управления очень прост, что облегчает эксплуатацию.

Основные характеристики

1. Это закаточная машина для банок последнего поколения, важнейшей особенностью которой является то, что корпус банки не вращается при запечатывании, что позволяет избежать смещения и выпадения продуктов в банке;

2. Интерфейс управления прост и имеет разумный дизайн;

3. Он отличается высокой точностью обработки, а основной корпус изготовлен полностью из нержавеющей стали в соответствии с проектными требованиями производственных отделов.

4. Может включать в себя производственные линии с оборудованием для розлива, маркировки, нанесения кодов и т. д., с высокой эффективностью производства.

5. Он может автоматически определять нижнюю крышку, а конструкция управления схемой является разумной.

6. Все детали и компоненты, электрические аксессуары и т. д. изготовлены на основе продукции известных отечественных заводов, отличающейся надежным и стабильным качеством.

Технические параметры

Материал: нержавеющая сталь
Укупорочная головка: 1
Количество запечатанных банок: одна
Скорость запечатывания: 25-30 в минуту
Высота герметизации: 40-200 мм
Диаметр доступной бутылки: 35-100 мм.
Рабочее давление: AC220V 50/60Hz（AC380V 50/60Hz）
Мощность: 1,1 кВт
Вес: 500 кг
Размер: 3000*900*1700мм
Источник воздуха: 0,5МПа

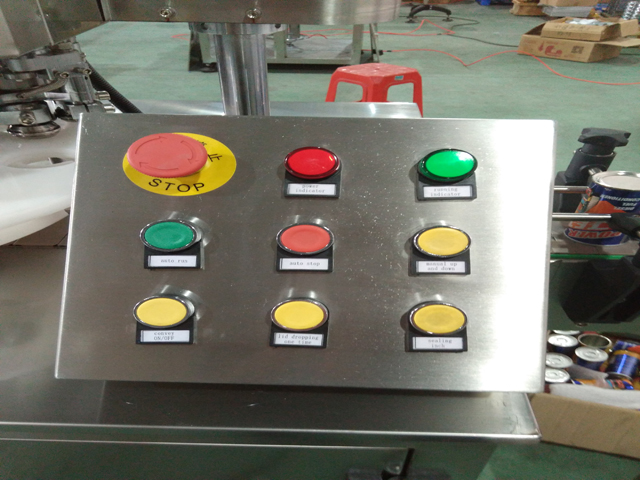

Панель управления

1. Индикатор питания (красный индикатор): красный индикатор горит, указывая на то, что оборудование включено, и наоборот.

2. Индикатор работы (зеленый индикатор): зеленый индикатор горит, указывая на то, что оборудование работает, и наоборот.

3. Аварийная остановка: в случае чрезвычайной ситуации нажмите эту кнопку, и оборудование немедленно остановится, любые другие переключатели не будут работать, если вы хотите отменить, поверните кнопку крест-накрест, и она автоматически выскочит с восстановленными функциями.

4. Работа/вкл (зеленая кнопка): нажмите эту кнопку, и оборудование начнет работать.

5. Работа/выключение (красная кнопка): нажмите эту кнопку, и оборудование прекратит работу.

Толчковый режим (желтая кнопка): этот переключатель в основном используется для отладки оборудования, оборудование будет работать при нажатии кнопки и наоборот.

Принцип работы оборудования и способ установки

1. Принцип динамического проектирования оборудования

В этом оборудовании используется асинхронный двигатель с двумя значениями электрической мощности, при этом мощность двигателя составляет 1,1 кВт, а скорость вращения составляет 1400 об/мин. Треугольное ременное колесо, зубчатое колесо, турбина и другие соединительные шестерни снижают его скорость до 40 об/мин, турбина вращается по кругу под действием подъемного кулачка, чтобы завершить процесс вверх и вниз, в то же время она соответственно приводит в движение первое и второе прокатное и уплотнительное колеса для координации с кулачком под действием разницы скоростей двух групп зубчатых колес, чтобы завершить весь процесс рулонной герметизации одной банки.

2. Принцип герметизации конструкции оборудования

Это оборудование использует принцип двойного шва, двойной закатки, используя процедуру окклюзии, складывания и вдавливания крышки и банки, чтобы достичь эффекта герметизации. Шаги следующие:

(1) Поместите крышку банки сверху банки так, чтобы край банки совпал с отверстием на внутренней стороне края крышки банки.

(2) Используйте давление подъемника, чтобы поднять корпус банки и прижать крышку банки к захвату.

(3) Первый валок охватывает край колпачка внутрь, при этом одна сторона вращается вокруг края колпачка, а другая сторона оказывает давление на ось.

(4) После того, как первый валик завершит операцию, второй валик продолжает плотно прижимать первый закругленный шов, образованный первым валиком, ко второму закругленному шву, запечатывание валика завершено.

(5) Подъемник перевернут, а захват нажат вниз, чтобы вынуть пустую банку.

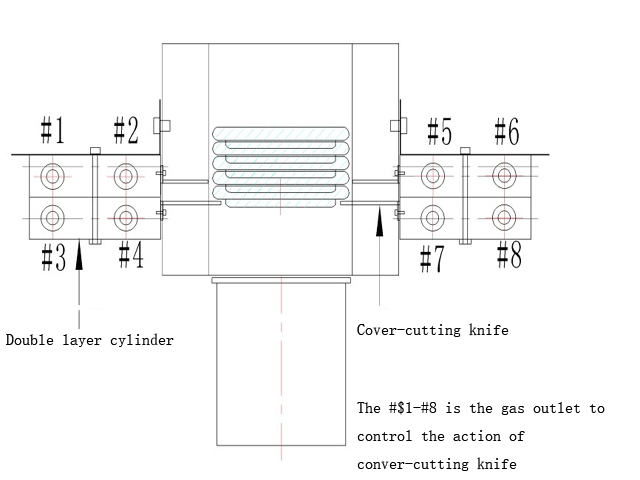

3. Принцип автоматического опускания крышки

Это оборудование оснащено автоматическим фотоэлементом инспекции, после того как банка достигает положения, фотоэлемент посылает сигнал инспекции в главную схему управления, которая посылает соответствующие сигналы в соответствии с проектом в оборудование для опускания крышки для управления соответствующими действиями, чтобы выполнить функцию автоматического опускания крышки. Физическое автоматическое оборудование для опускания крышки и его принцип показаны на следующем рисунке:

Как установить машину шаг за шагом?

Первый шаг: Установите цепь конвейера, проверьте ее линейность после установки и надлежащее натяжение.

Второй шаг: установите направляющие конвейера, отрегулируйте их для плавной транспортировки банок с газировкой.

Наконец, после включения и проветривания оборудования его можно эксплуатировать.

	Цепь каждой секции соединена и закреплена штифтом (аналогично цепочке часов).
	Конвейер пересечет базу
	Цепная доска каждой секции конвейера соединена штифтом.
	Винты можно регулировать для затягивания и ослабления конвейера.
	После соединения со штифтом его плотно забивают молотком.
	Конвейер и основное оборудование соединены и закреплены двумя винтами.
	Монтаж конвейерных рельсов
	Монтаж и крепление рельсов
	Включите двигатель конвейера (подключите к клеммам U1 и U2).

Краткое изложение позиции по каждой электрической части:

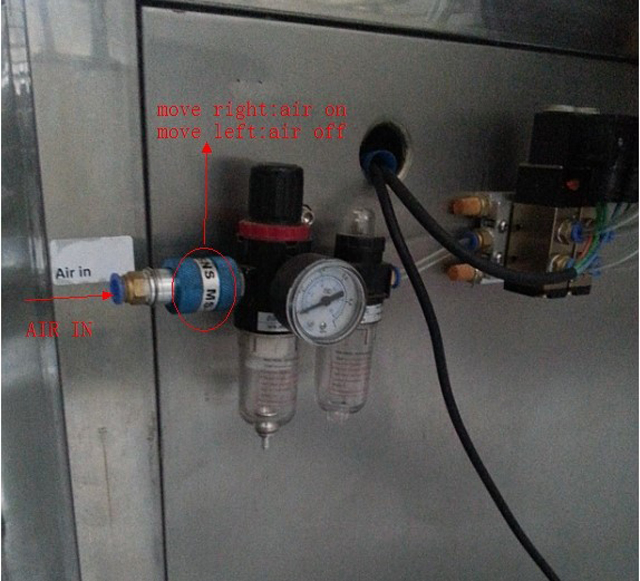

1. Метод подключения воздухозаборного переключателя следующий:

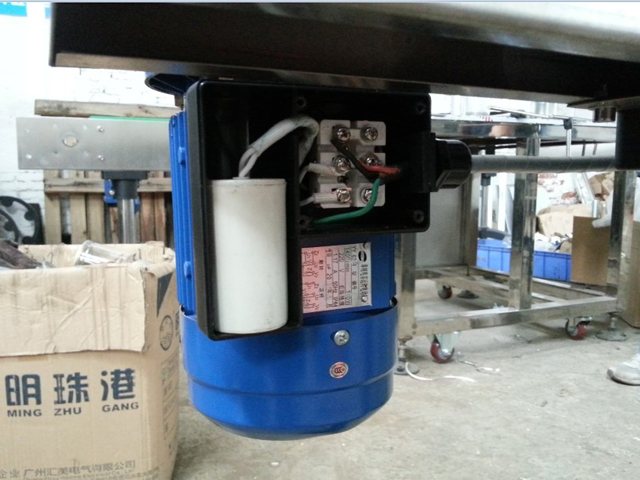

2. Метод подключения двигателя конвейера следующий:

Более подробную информацию можно получить, написав нам по электронной почте, для получения подробного руководства по эксплуатации машины для закатки банок;
