Автоматическая линейная сервоупаковочная машина с одной головкой и патроном для бутылок

Автоматическая линейная сервоусилительная машина с одной головкой и патроном для бутылок

Модель №: VK-SCC
Применимая высота бутылки: 60-380 мм
Применимый диаметр горлышка бутылки: 16-50 мм
Напряжение двигателя: 220 В (настроить)
Мощность двигателя: 0,37 кВт
Производственная мощность: 1200-1500бут/час
Размер машины: 600*210*900 мм
Упаковка: Деревянная коробка
Вес машины: 140 кг

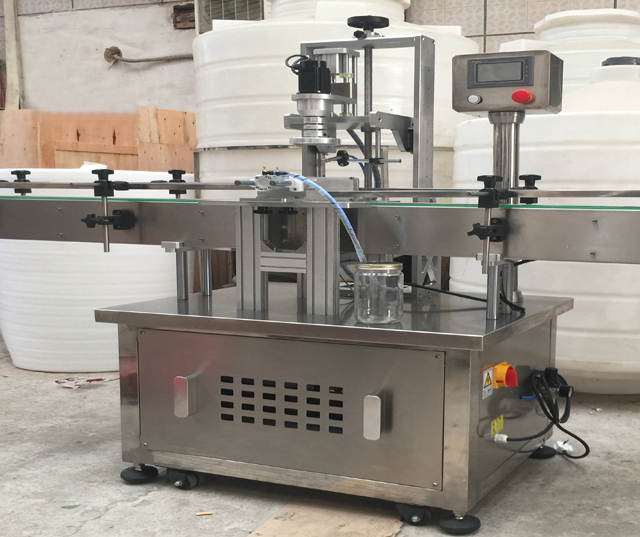

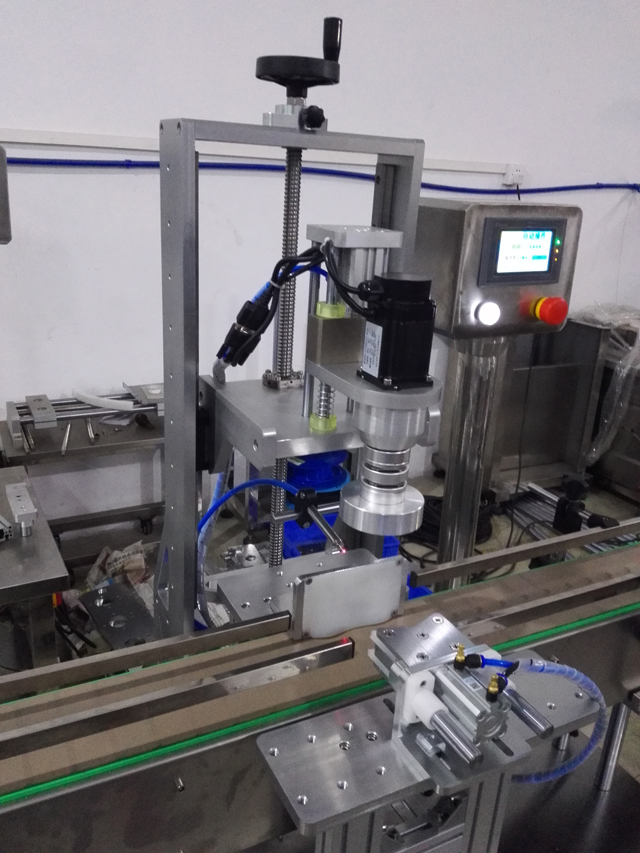

Оборудование Одноголовочная укупорочная машина Обзор

Машина изготовлена из нержавеющей стали, устойчива к коррозии и легко чистится. Компактная конструкция позволяет занимать мало места на полу. При этом, с высокой эффективностью и надежностью, это машина с высокой степенью автоматизации, требующая только одного обслуживающего персонала. Это автоматическое оборудование для наполнения и укупорки, объединяющее механизм, электричество и пневматику в одно целое.

Технические параметры

Модель №: VK-SCC
Применимая высота бутылки: 60-380 мм
Применимый диаметр горлышка бутылки: 16-50 мм
Напряжение двигателя: 220 В (настроить)
Мощность двигателя: 0,37 кВт
Производственная мощность: 1200-1500бут/час
Размер машины: 600*210*900 мм
Упаковка: Деревянная коробка
Вес машины: 140 кг

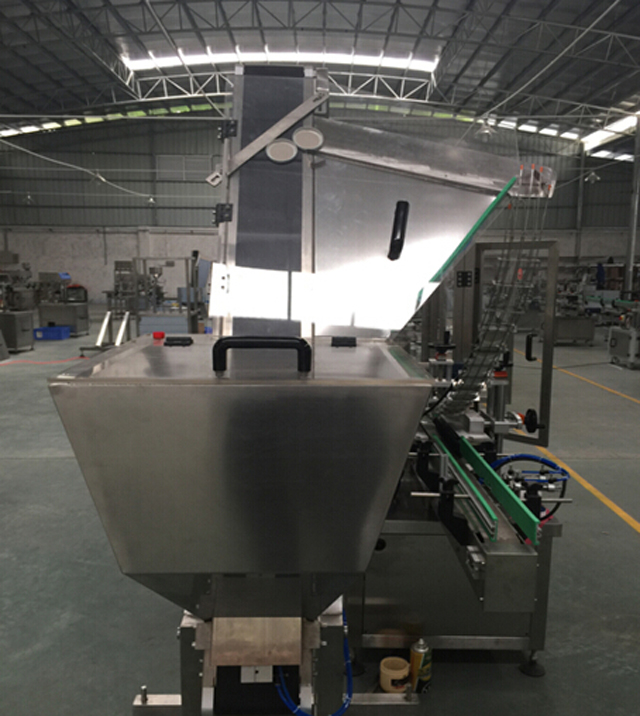

(Примечание: машина подает крышки на банки вручную; по желанию можно выбрать автоматическую систему подачи крышек, изображения которой показаны ниже)

Установка оборудования

Машина не требует предварительной установки анкерных винтов. После распаковки поместите всю машину на твердый и ровный пол, а затем отрегулируйте высоту винтов ножек машины.

Используйте уровнемер для исправления наклона, чтобы убедиться, что каждая ножка имеет равномерную нагрузку. После завершения регулировки подсоедините и надежно закрепите шланг подачи воды, шланг слива отходов, источник питания и источник воздуха.

Использование и эксплуатация (функции панели)

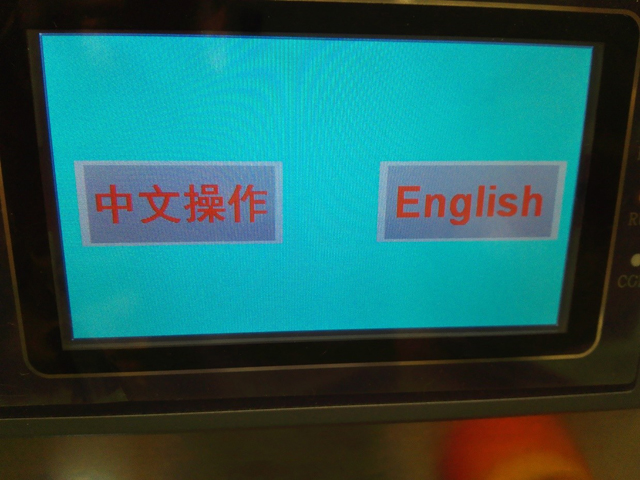

1. Включите главный выключатель питания и выключатель справа на корпусе оборудования, после чего на экране человеко-машинного интерфейса отобразится экран запуска, как показано ниже:

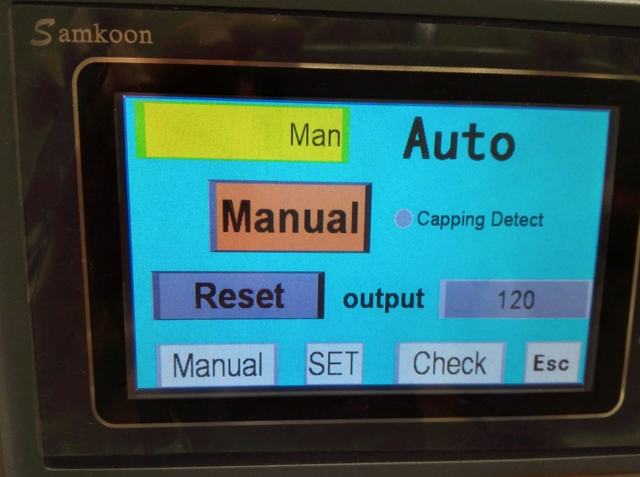

2. Нажмите на один из значков, и экран переместится на следующий экран:

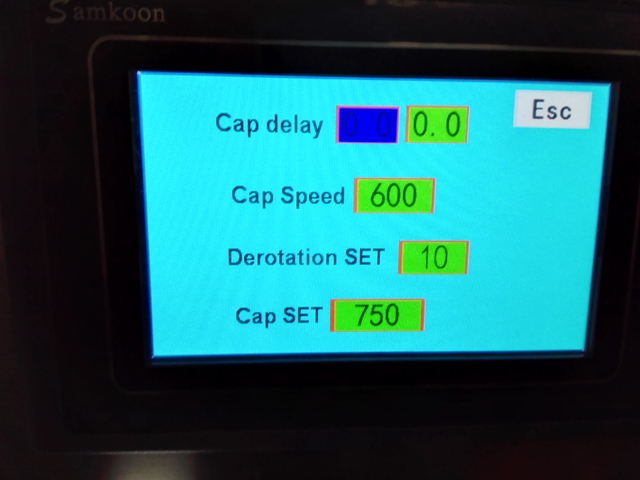

3.0 Нажмите кнопку SET, чтобы открыть экран, показанный ниже:

3.1 Задержка укупорки означает, что при обнаружении бутылки задержка начинается до следующего движения. Это добавляет удобства при регулировке бутылок разного размера.

3.2 Capping Speed — это скорость вращения двигателя укупорки. Capping Setting отображает значение импульса, которое показывает время укупорки и положение укупорки. Рабочий процесс укупорки идет по схеме бутылка-обрезка—укупорка-возобновление положения укупорки—выключение бутылки-обрезка. Если Capping Delay равен 0, это означает, что задержка не установлена.

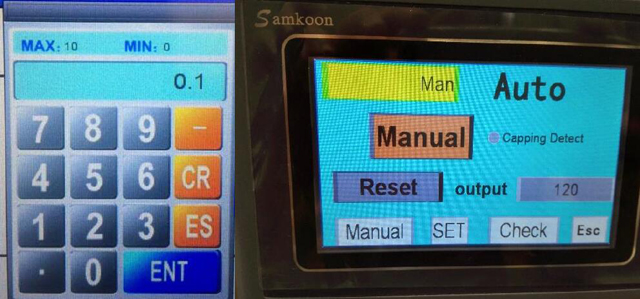

4.0 Щелкните соответствующее цифровое поле справа от параметров, и ниже появятся экраны настройки параметров, где CR — для очистки, ES — для существующего и Enter — для подтверждения. При нажатии Manual режим будет переключен в автоматический режим, и машина будет работать автоматически.

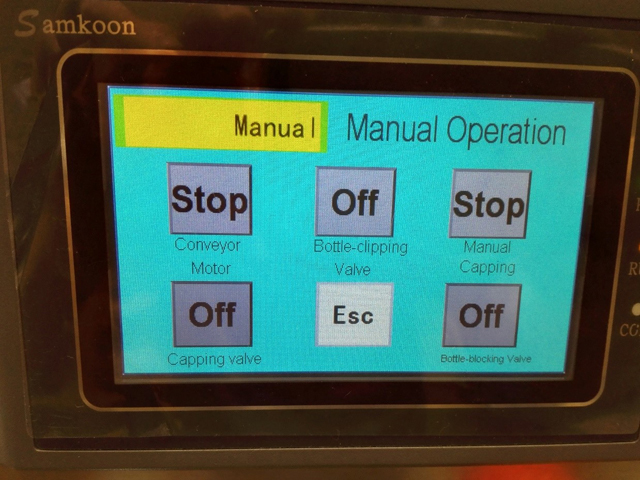

5.0 Вернитесь к экрану меню и нажмите Manual в нижней части экрана, чтобы войти в экран ниже. Если требуются отдельные ручные операции, нажмите соответствующие переключатели, чтобы продолжить.

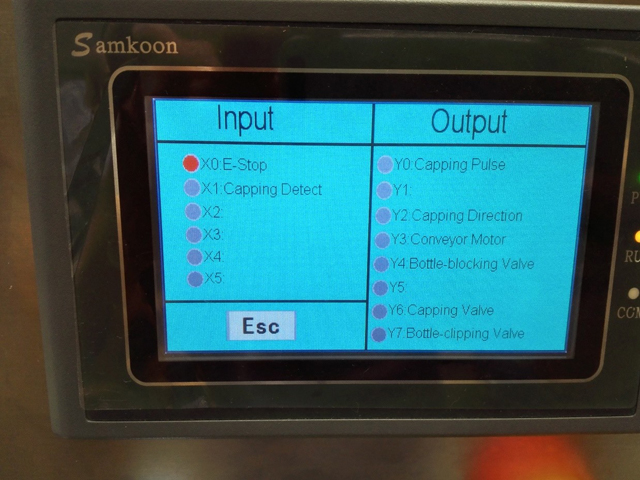

6.0 Вернитесь к экрану меню и нажмите Check, чтобы войти в экран ниже. Когда индикатор включен, это означает, что соответствующий вход на ПЛК имеет входной сигнал. Смотрите экран ниже:

Рабочий процесс

Перед запуском машины	Сенсорный экран отображает начальный экран
Выберите язык	Экран превращается в экран меню
Нажмите «Вручную» в нижней части экрана.	Экран переключается в ручной режим работы	Во время ручного запуска нажмите соответствующую цифру на клавиатуре во время ввода в эксплуатацию.
Нажмите «Авто».	Экран переключается в автоматический режим	Нажмите кнопку «Автозапуск», все процедуры будут запущены.
Нажмите кнопку аварийной остановки.	При аварийной остановке	Нажмите кнопку аварийной остановки, если в процессе производства возникнут какие-либо отклонения от нормы, и нажмите ее повторно, когда отклонения будут устранены.

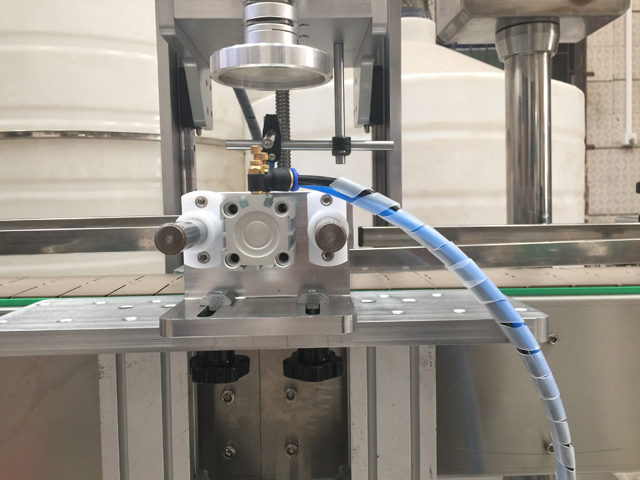

Ввод в эксплуатацию бутылкорезов	На двух сторонах конвейера имеются винты для фиксации цилиндра зажима бутылок. Когда шестигранная гайка M8 и ручка захвата звезды ослаблены, его можно перемещать вперед и назад, чтобы зафиксировать бутылку на захвате устройства зажима бутылок.	Плотность крепления бутылки не должна быть слишком сильной или слишком слабой, но быть соответствующей
Ввод в эксплуатацию	Ослабьте ручку-звездочку и поверните рукоятку на задней части машины, чтобы	Во время укупорки контакт укупорочной головки и крышки бутылки не должен быть слишком высоким или низким.

Иллюстрации ввода и вывода ПЛК

X1 Capping Detect: При обнаружении бутылки загорается индикатор X1. Затем начинается задержка, а обрезка и укупорка бутылки начинается после окончания задержки.

X0 E-stop: В нормальной ситуации индикатор X0 будет выключен. При нажатии на него машина остановится, и все движения возобновятся в исходном состоянии.

Y0 Capping Pulse: когда индикатор Y0 горит, это указывает на наличие пульса.

Направление укупорки Y2: Когда индикатор Y2 горит, это означает, что выполняется укупорка направления.

Двигатель конвейера Y3: Когда индикатор Y3 горит, конвейер работает.

Клапан блокировки бутылок Y4: когда горит индикатор Y4, это означает, что цилиндр блокировки бутылок работает.

Укупорочный клапан Y6: Когда индикатор Y6 горит, это означает, что укупорочный клапан работает.

Клапан зажима бутылки Y7. Когда индикатор Y7 горит, это означает, что цилиндр зажима бутылки работает.

Распространенные неисправности и их устранение

НЕТ	Неисправности	Возможные причины	Решения
1	Индикатор питания не горит или горит индикатор питания, но машина не движется	Нет проблем с электропитанием или потерей фазы	Проверьте, нет ли проблем с входящим электропитанием и электропитанием в шкафу.
2	Цилиндр не двигается или двигается ненормально	Есть ли подача воздуха	Откройте подачу воздуха.
		Нет напряжения на электромагнитном клапане	Проверьте состояние цепи, для начала проверив, есть ли питание на соответствующей рабочей станции в шкафу. Если есть, то проверьте внешнюю цепь.
		Дроссельная заслонка с неправильной регулировкой	Отрегулируйте положение дроссельной заслонки так, чтобы при ее вращении по часовой стрелке скорость цилиндра увеличивалась; при вращении против часовой стрелки скорость цилиндра уменьшалась.
		Соответствуют ли параметры установки времени или 0.	Сбросить настройки времени
3	Неплотно закрытая крышка	Бутылка закреплена неплотно или вращается, или время укупорки слишком короткое	Отрегулируйте зажимное устройство для бутылок или увеличьте время укупорки.
