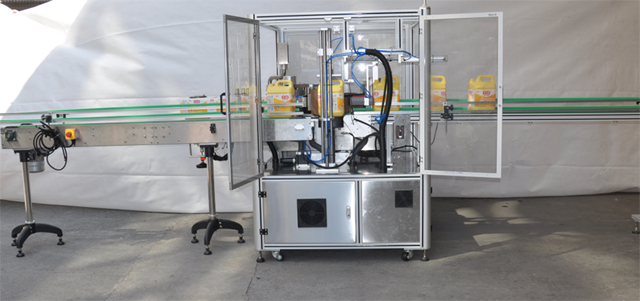

Автоматическое одностанционное оборудование для маркировки термоклеем Opp

• Модель: VK-HMGL-S
• Мощность: трехфазная 380 В 50 Гц 3000 Вт
• Длина: 3650мм
• Ширина оборудования: 1450 мм
• Скорость конвейерной линии: 20 м/мин (скорость конвейерной линии может регулироваться в соответствии с реальными условиями производства)
• Метод регулировки скорости: Секционная регулировка скорости
• Максимальная скорость подачи этикеток: 60 м/мин Максимальная скорость этикетирования: 20 шт/мин
• Точность маркировки: ±1 мм (требуется погрешность размера бутылки клиента в пределах ±0,3 мм)

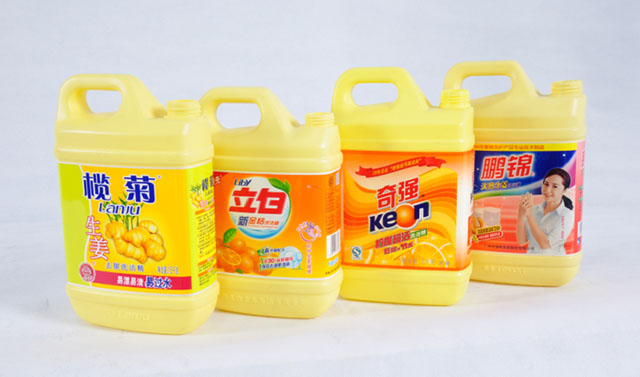

• Размер продукта: квадратная бутылка
• Максимальная ширина этикетки: 160 мм
• Максимальная длина этикетки: 600 мм
• Максимальный диаметр этикетки: 600 мм Диаметр бумажной втулки: 152 мм
• Вес всей машины: около 1200 кг.

Посмотреть видео

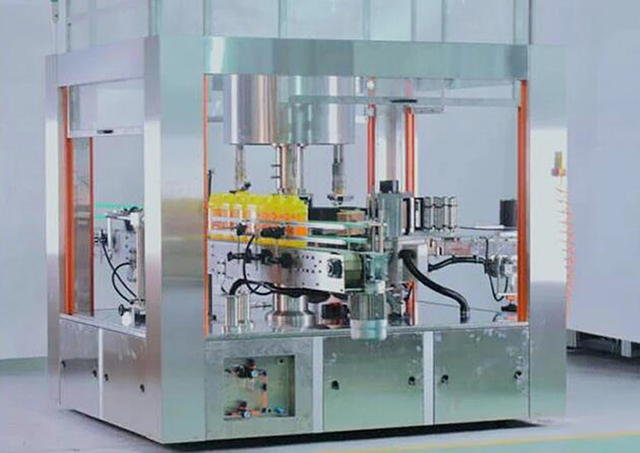

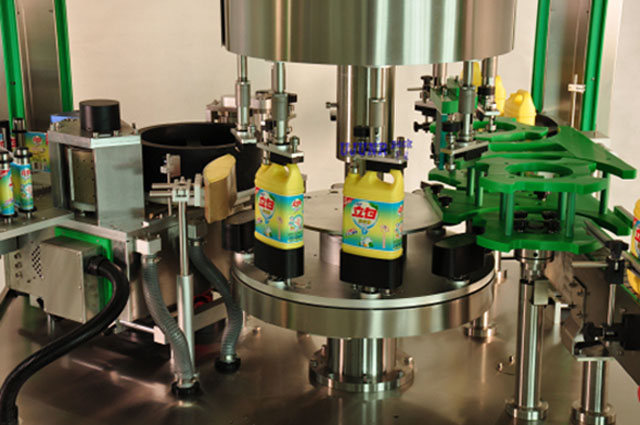

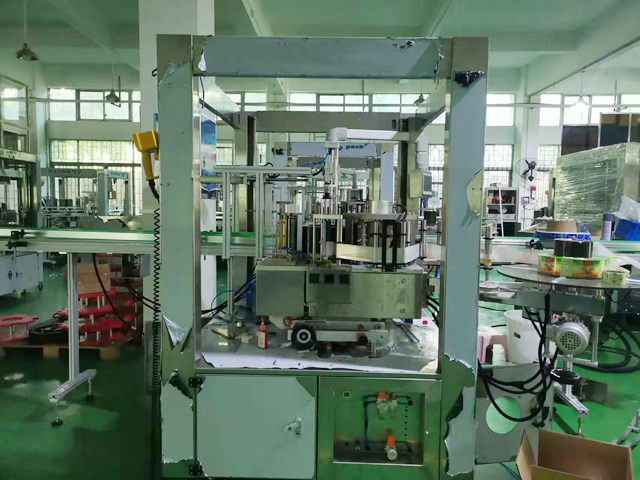

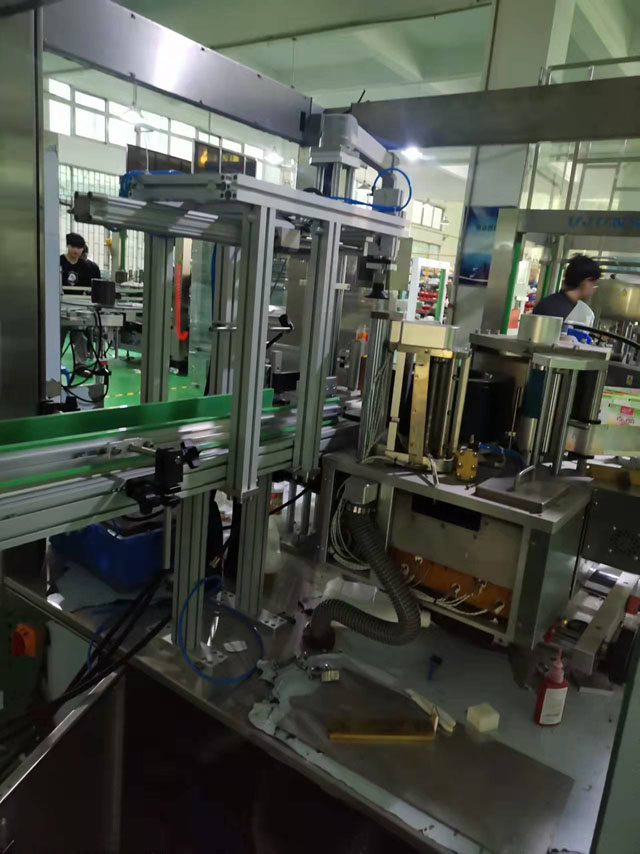

Это новая машина для непрерывной маркировки OPP с помощью горячего расплава. Она может автоматически регулировать входную и выходную передачу контейнера; Контейнеры, которые разделены винтом разделения бутылок и удерживаются на расстоянии в соответствии с расстоянием звездообразного колеса, переносятся на поворотный стол контейнера. После того, как контейнер зафиксирован механизмом прижима бутылки и седлом формы контейнера, контейнер начинает вращаться с определенной скоростью, и бутылка механически предварительно позиционируется во время вращения продукта. Этикетка наносится в указанном положении.

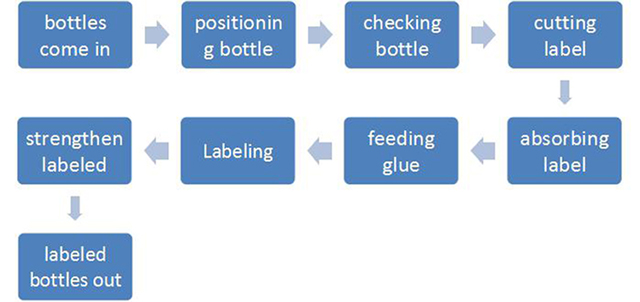

Процесс работы оборудования для этикетирования горячим клеем:

Когда контейнер достигает положения обнаружения электрического глаза, компьютер управляет системой доставки этикеток для доставки этикетки. Когда действие доставки этикетки завершено, высокоскоростной резак отрезает этикетку. Точность и стабильность этикетирования обеспечивается с помощью высокоскоростного серводвигателя Sanyo с малой инерцией.

Вырезанные этикетки отправляются в систему склеивания, которая наносит клей как на переднюю, так и на заднюю кромку этикетки. Этот метод склеивания потребляет наименьшее количество термоклея.

Когда приклеенная этикетка переносится в положение этикетирования, этикетка может быть точно и эффективно приклеена к контейнеру. Поскольку контейнер находится во вращающемся состоянии во время процесса переноса, этикетка может быть прикреплена к контейнеру плавно и плотно. Клейкая полоска в конце проклейки может образовать хорошее запечатывание этикетки, завершая процесс этикетирования.

Основная часть

А: Хост

• Сервосистема Sanyo
• Система сервопривода Sanyo
• FLEXEM 7-дюймовый HMI
• Датчик цветной этикетки высокого разрешения Pansonic
• Датчик обнаружения склеивания и отсутствия деталей Pansonic высокого разрешения
• Переключатель датчика обнаружения продукта Pansonic
• Датчик давления Pansonic

B: Механическая часть

• Механизм транспортировки: двигатель Taiwan Chenggan мощностью 90 Вт
• Конвейерная лента: Промышленная пленочная конвейерная лента
• Главный двигатель: итальянский двигатель переменного тока BOEM мощностью 1500 Вт (с оригинальным редуктором BOEM)
• Механизм разделения бутылок: Бесштоковый цилиндрический механизм разделения бутылок
• Механизм позиционирования: позиционирование и маркировка шагового двигателя
• Механизм этикетирования: шаговый двигатель приводит в движение бутылку и выполняет этикетирование во время вращения.
• Механизм подачи этикеток: сервосистема подачи пленки Yujun (высокоскоростной сервопривод)
• Механизм нажатия: щеточный узел
• Механизм направляющей для бутылок: Профильная направляющая с двойной регулировкой координат
• Система подачи клея: специализированная система подачи термоклея Yujun (немецкая система управления Siemens) для обеспечения точности и равномерности нанесения клея

Безопасность оборудования для нанесения термоплавких этикеток:

• Защитная защита: закройте защитную дверцу.
• Сигнализация о нехватке этикеток: установите сигнализацию, когда этикетки заканчиваются, чтобы напомнить оператору о необходимости замены этикеток.
• Сигнализация нехватки бутылок: при нехватке бутылок оборудование остановится и подаст сигнал тревоги; при наличии бутылок производство автоматически возобновится, что удобно для онлайн-производства.

Маркировка Отсутствует Сигнализация

• Определение давления воздуха: если давление воздуха не соответствует производственным требованиям, оборудование автоматически отключается.
• Обнаружение вакуума: если вакуум не соответствует производственным требованиям, оборудование автоматически отключается.
• Определение температуры: если температура термоклея не соответствует производственным требованиям, оборудование автоматически отключается.

Технические параметры

• Модель: VK-HMGL-S
• Мощность: трехфазная 380 В 50 Гц 3000 Вт
• Длина: 3650мм
• Ширина оборудования: 1450 мм
• Скорость конвейерной линии: 20 м/мин (скорость конвейерной линии может регулироваться в соответствии с реальными условиями производства)
• Метод регулировки скорости: Секционная регулировка скорости
• Максимальная скорость подачи этикеток: 60 м/мин Максимальная скорость этикетирования: 20 шт/мин
• Точность маркировки: ±1 мм (требуется погрешность размера бутылки клиента в пределах ±0,3 мм)
• Размер продукта: квадратная бутылка
• Максимальная ширина этикетки: 160 мм
• Максимальная длина этикетки: 600 мм
• Максимальный диаметр этикетки: 600 мм Диаметр бумажной втулки: 152 мм
• Вес всей машины: около 1200 кг.

Замечание:

• Мощность: 14 кВт
• Расход газа: 6 кг, 8 л/мин;
• Напряжение питания: трехфазное 380 В
• Производственная мощность: 1200 бутылок/час

Подробности

В следующей таблице представлен подробный список основных электрических компонентов каждого оборудования для маркировки термоклеем.

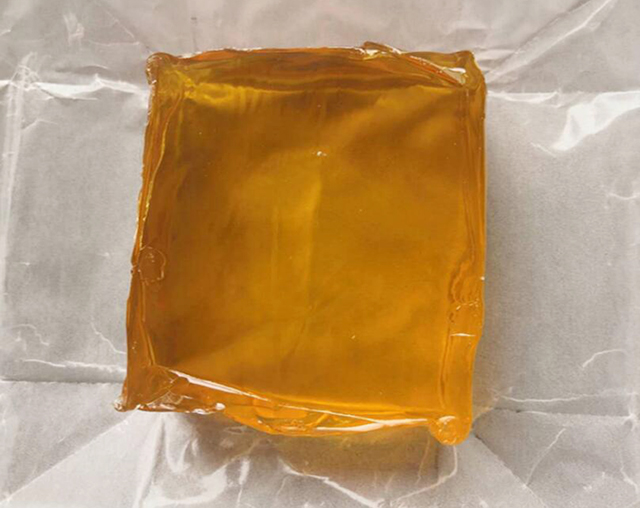

Что такое термоплавкий клей?

Термоплавкий клей (HMA), также известный как горячий клей, представляет собой форму термопластичного клея, который обычно продается в виде твердых цилиндрических стержней различного диаметра, предназначенных для нанесения с помощью пистолета для горячего клея. Пистолет использует нагревательный элемент непрерывного действия для расплавления пластикового клея, который пользователь проталкивает через пистолет либо с помощью механического пускового механизма на пистолете, либо прямым нажатием пальца. Клей, выдавливаемый из нагретого сопла, изначально достаточно горячий, чтобы обжечь и даже вызвать волдыри на коже. Клей липкий в горячем состоянии и затвердевает в течение нескольких секунд или одной минуты. Термоплавкие клеи также можно наносить путем погружения или распыления, и они популярны среди любителей и мастеров как для прикрепления, так и в качестве недорогой альтернативы литью из смолы.

При промышленном использовании термоплавкие клеи обеспечивают ряд преимуществ по сравнению с клеями на основе растворителей. Летучие органические соединения сокращаются или устраняются, а этап сушки или отверждения исключается. Термоплавкие клеи имеют длительный срок хранения и обычно могут быть утилизированы без особых мер предосторожности. Некоторые из недостатков включают термическую нагрузку на подложку, ограничивающую использование подложками, не чувствительными к высоким температурам, и потерю прочности связи при высоких температурах, вплоть до полного расплавления клея. Это можно уменьшить, используя реактивный клей, который после затвердевания подвергается дальнейшему отверждению, например, под воздействием влаги (например, реактивные уретаны и силиконы), или отверждается под воздействием ультрафиолетового излучения. Некоторые HMA могут быть неустойчивы к химическим воздействиям и атмосферным воздействиям. HMA не теряют толщину во время затвердевания; клеи на основе растворителей могут терять до 50–70% толщины слоя во время высыхания.

Применение HMA

Клеи-расплавы столь же многочисленны, сколь и универсальны. В целом, клеи-расплавы наносятся путем экструзии, прокатки или распыления, а высокая вязкость расплава делает их идеальными для пористых и проницаемых субстратов. Клеи-расплавы способны склеивать множество различных субстратов, включая: резину, керамику, металлы, пластик, стекло и дерево.

Сегодня HMA (клеи-расплавы) доступны в различных типах, что позволяет использовать их в широком спектре применений в различных отраслях промышленности. Для использования в хобби или ремесленных проектах, таких как сборка или ремонт моделей самолетов из пеноматериала с дистанционным управлением и искусственных цветочных композиций, для нанесения клея используются термоклеевые стержни и пистолеты для термоклея. Для использования в промышленных процессах клей поставляется в более крупных стержнях и клеевых пистолетах с более высокой скоростью плавления. Помимо термоклеевых стержней, HMA может поставляться в других форматах, таких как гранулированные или силовые термоклеевые блоки для процессоров объемного расплава. Более крупные применения HMA традиционно используют пневматические системы для подачи клея.

Примеры отраслей, где используется HMA:

• Закрытие клапанов гофрированных коробок и картонных коробок в упаковочной промышленности.
• Склеивание корешка в переплетном деле
• Применение в деревообрабатывающей промышленности для окутывания профилей, сборки изделий и ламинирования
• Одноразовые подгузники изготавливаются с использованием HMA, при этом нетканый материал соединяется как с подкладкой, так и с резинками.
• Многие производители электронных устройств также могут использовать HMA для крепления деталей и проводов или для защиты, изоляции и компонентов устройства.
