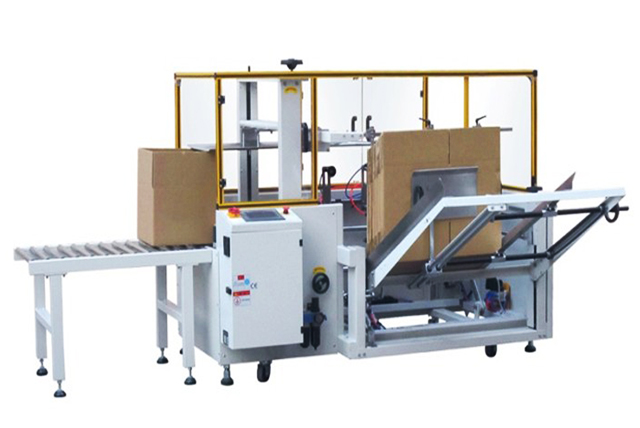

Автоматическая вертикальная машина для формирования и запечатывания дна картонных коробок

Автоматическое оборудование для сборки и запечатывания картонных коробок
Напряжение (В/Гц): AC 220/50
Мощность (Вт): 220
Давление газа (МПа): 6-7 кг
Макс. размер коробки (Ш×В) (мм): 500*400*400 мм
Мин. Размер коробки (Ш×В) (мм): 250*150*100 мм
Скорость намотки (м/мин): 24
Клейкая лента: использованная БОПП-клеевая лента без содержания воды или ПВХ-клеевая лента
Высота стола (мм): 600мм
Ширина клейкой ленты (мм): 60 (минимальный размер коробки может немного измениться, если вы используете ленту шириной 48 мм или 76 мм)
Внешние размеры (Д×Ш×В) (мм): 2000*1900*1450 мм
Вес нетто (кг): 480 кг

Машина проста в эксплуатации и обслуживании, имеет простую конструкцию и высокое качество, благодаря чему она широко используется в различных отраслях промышленности.

Меры предосторожности

1. Оператор и обслуживающий персонал должны внимательно прочитать руководство по эксплуатации перед эксплуатацией и обслуживанием данной машины.

2. Оператор должен держаться подальше от задней складной пластины, чтобы избежать травм.

3. При установке ленты и проведении ежедневного обслуживания необходимо отключить электропитание и подачу газа.

4. Эксплуатировать машину может только обученный персонал.

Производительность / Особенности

Простота эксплуатации, машину можно использовать как отдельно, так и в составе упаковочной линии.

Вертикальное хранение, коробки можно добавлять в любое время, не останавливая машину.

Подходит для формирования и запечатывания картонных коробок одинакового размера.

Вручную отрегулируйте размер коробки (завершение через 2–3 минуты).

Усовершенствованная система управления фотоэлектрической индукцией.

Рационально спроектированный процесс формования, складывания и запечатывания осуществляется одновременно.

Система безопасности резака предотвращает порезы рук резаком.

Прочная конструкция, как из стали, так и из нержавеющей стали.

Оснащен системой ПЛК, экономящей трудозатраты и простой в эксплуатации.

Применив передовые международные технологии, импортные детали и электрические компоненты, эта машина отличается стабильной работой и длительным сроком службы.

Опции упаковочной машины для сборки картонных коробок:

Версия из нержавеющей стали;
Тип герметизации с помощью термоклея
Правая рука или левая рука;
Указанный цвет машины
Указанная марка пневматических и электрических элементов

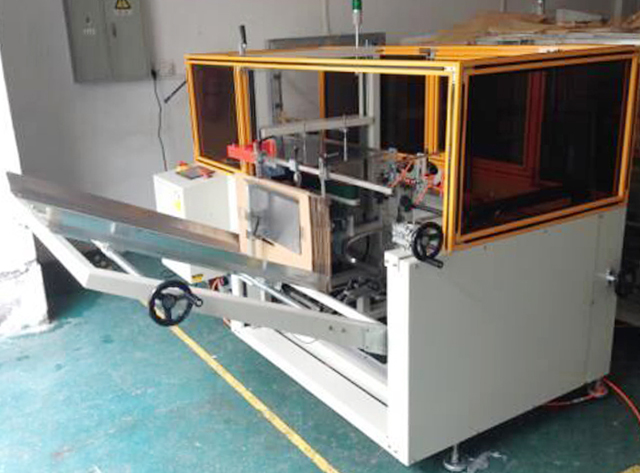

Сигнализация открытого защитного ограждения, функция остановки машины
Изолировать электрический шкаф
2- и 3-дюймовая ленточная головка;
Низковольтное управление 24 В

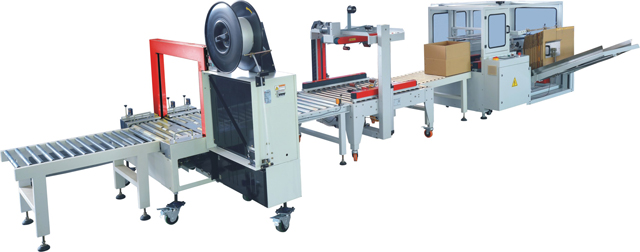

Полностью автоматическая линия по сборке картонных коробок, запечатыванию верхней части коробки и обвязке лентой:

Основной параметр

Напряжение (В/Гц)	AC 220/50 (можно настроить с помощью блока питания США)
Мощность (Вт)	220
Давление газа (МПа)	6-7 кг
Макс. размер коробки (Ш×В) (мм)	500400400мм
Мин. размер коробки (Ш×В) (мм)	250150100мм
Скорость намотки (м/мин)	24
Использованная клейкая лента	BOPP Водостойкая клейкая лента ПВХ клейкая лента
Высота стола (мм)	600мм
Ширина клейкой ленты (мм)	60 (минимальный размер коробки может немного измениться, если вы используете ленту шириной 48 мм или 76 мм)
Внешние размеры (Д×Ш×В) (мм)	200019001450мм
Вес нетто (кг)	480 кг

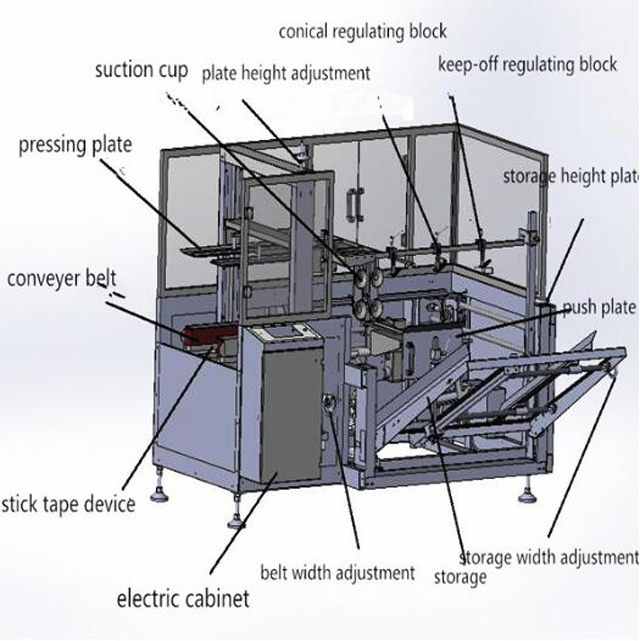

Иллюстрация машины для сборки картонных коробок

Неисправности и способы их устранения на оборудовании для запечатывания дна картонных коробок:

Неисправность герметика и ее устранение
№	Неисправность	Возможная причина	Решение
1	Клейкую ленту нельзя разрезать	Заплатка развертки недостаточно острая. Зубец развертки заклинен связкой.	Заменить патч-расширитель. Промыть патч-расширитель.
2	После того, как липкая лента отрезана, остается хвост.	Накладка развертки недостаточно острая. На посадочном месте развертки есть шток. Тянущая пружина слишком ослаблена.	Проверьте, не слишком ли ослаблена гайка на посадочном месте развертки. При необходимости смажьте гайку.
3	Клейкая лента не может полностью приклеиться к коробке.	Главная пружина слишком ослаблена, а на оси ролика есть клей. Клейкая лента дисквалифицируется	Отрегулируйте натяжение главной пружины и очистите ролик. Замените клейкую ленту
4	Коробка заперта посередине.	Гайка на наклеивающем колесе затянута слишком туго, регулировка высоты линии транспортировки картона недостаточна, а главная пружина слишком тугая.	Ослабьте наклеивающее колесо, отрегулируйте гайку, снова отрегулируйте высоту и ослабьте главную пружину.
5	Клейкая лента обрезается во время герметизации.	Заплатка расширителя выступает слишком далеко.	Опустите место установки расширителя.
6	Клейкая лента часто сходит с рельсов.	Давление направляющего ролика на картон неравномерно.	Повторно отрегулируйте зазор направляющего ролика.
7	Липкая лента не находится на центральной линии.	Сломалось колесо, препятствующее движению задним ходом.	Поменяйте антиретро.
8	Во время герметизации наблюдается нарушение.	На посадочном месте оси имеется пыль.	Очистите посадочное место оси и смажьте его.
9	Перед запечатыванием имеется выступ, а после запечатывания – драпировка.	Скорость разных ремней разная, и картонная коробка не оказывается в нужном месте при загрузке в машину.	Отрегулируйте тягу каждой транспортной линии так, чтобы она была одинаковой и картонную коробку можно было поместить в нужное место.
10	После запечатывания остается драпировка	натяжение клейкой ленты слишком велико
