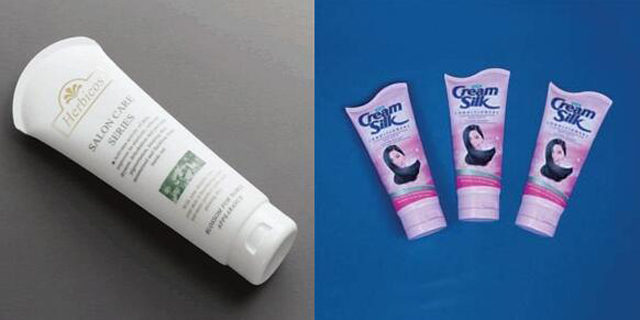

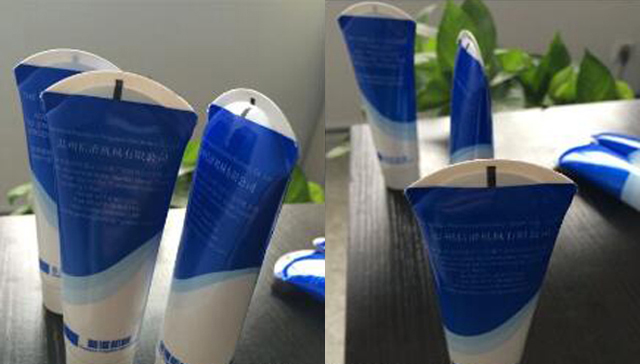

Машина для наполнения и запайки изогнутых туб Специальная машина для запайки концов туб

• Модель: VK-TFS-009H
• Максимальный объем загрузочной воронки: 65 л; модель E оснащена контроллером уровня жидкости с выходным сигналом пневматического или электрического насоса и двухъярусной воронкой с подогревом (опция)
• Цилиндр заполнения: доступны 3 размера цилиндров заполнения: цилиндр заполнения 20Ø мм для заполнения объемом 3~40 куб. см; цилиндр заполнения 45Ø мм для заполнения объемом 20~200 куб. см; цилиндр заполнения 61Ø мм для заполнения объемом 30~330 куб. см
• Рабочая станция: Поворотная рабочая станция, 12 станций, оснащенная кулачковым контроллером; Уплотнительное устройство марки STRONG Уплотнительное устройство
• Скорость: 30~70 шт./мин, в зависимости от диаметра тубы и объема наполнения
• Главный приводной двигатель: двигатель с регулируемой скоростью 1 л.с.; Двигатель для миксера: двигатель с регулируемой скоростью 1/4 л.с. или 90 Вт с регулируемой скоростью (опция)
• Электропитание: 220 В x 1Px 50/60 Гц, внутренний трансформатор 220 В x 3Px 50/60 Гц
• Давление подачи воздуха: 5~8 кг/см2,
• Расход: 250л/мин
• Оснащен водяным фильтром для сжатого воздуха.
• Размеры: 2250x 1450x 2200 м/м
• Вес нетто/брутто: 800/950 кг

Посмотреть видео

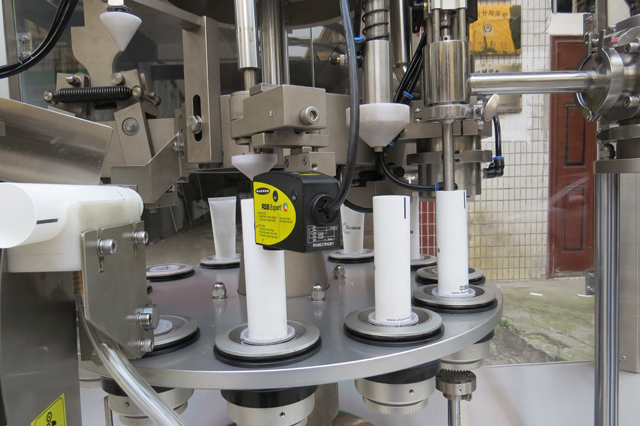

Процесс подачи, заполнения, герметизации, обрезки трубок, ввода серийного номера выполняется автоматически. Конечные продукты выталкиваются из воронки выброса. Используйте нагреватель контактного типа для быстрой герметизации трубок. Подходит для мягких пластиковых трубок, ламинированных пластиковых трубок, алюминиевых ламинированных трубок.

Преимущество в изготовлении на заказ машин для наполнения и запайки тюбиков, машин для наполнения и запайки изогнутых тюбиков

1. Эта машина оснащена компьютерным программным интерфейсом человек-машина с сенсорным дисплеем и PLC-контроллерами, простыми в настройке и эксплуатации. Интерфейс человек-машина может регулировать скорость главного приводного двигателя, шагового двигателя и приводного двигателя для смесителя и требуемого количества.

2. Функция безопасности: в случае возникновения следующих ситуаций: слишком низкая температура, слишком низкое давление воздуха, слишком высокие или слишком низкие заполняемые трубы, открыта защитная дверца, слишком высокий крутящий момент двигателя, недостаточный объем заполнения внутри трубы или подключенная картонажная машина вышла из строя и т. д., на светодиодный дисплей будет отправлен сигнал о соответствующей неисправности, чтобы информировать оператора о необходимости исправления, чтобы можно было контролировать качество запечатывания и объем производства. Бункер оснащен автоматическим смесителем, который помогает процессу заполнения быть более плавным. Для выбора доступен дополнительный загрузочный бункер с функцией контроля температуры и уровня жидкости.

3. Упакованные в коробку тубы могут автоматически подаваться на держатели туб с помощью специального устройства подачи. Эта машина оснащена высокоскоростным устройством подачи туб и специальным устройством очистки, которое может управляться шаговым двигателем с фотоэлементом для определения точного положения туб; и устройством наполнения.

4. Оснащен предохранительным устройством. Если на держателе нет трубки, заполнение не будет выполнено. Если какая-либо трубка расположена слишком высоко или слишком низко, машина остановится. Во время операции заполнения трубки можно поднимать и опускать.

5. Машина оснащена корпусом из нержавеющей стали, что предотвращает загрязнение в результате отслоения лакокрасочного покрытия.

6. Оснащен защитным акриловым колпаком для предотвращения любой опасности травмирования персонала или загрязнения инородными телами в гигиенических целях.

7. Все детали машины, соприкасающиеся с наполнителем, изготовлены из нержавеющей стали SUS 316.

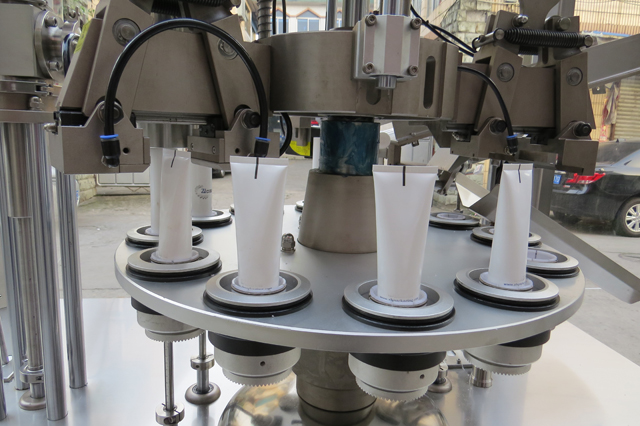

8. Оснащен кулачковым контроллером с 12 рабочими станциями. Высокая скорость, простота эксплуатации и низкий уровень отказов. Изменение рабочего размера трубы легко без необходимости использования специального инструмента. Эта машина также подходит для запайки труб диаметром 50 мм.

9. Оснащен нагревателем контактного типа для быстрого процесса нагрева, поэтому низкая себестоимость производства и простота обслуживания. Кроме того, запечатанный наполнитель не будет поврежден, например, не будет иметь никаких физических или химических изменений цвета или качества.

10. Оснащен специально разработанным наполняющим соплом для предотвращения загрязнения трубки при заполнении. После завершения одного цикла заполнения устройство продувки воздухом выпустит воздух, чтобы удалить оставшийся наполнитель, что позволяет избежать проблемы капания (утечки).

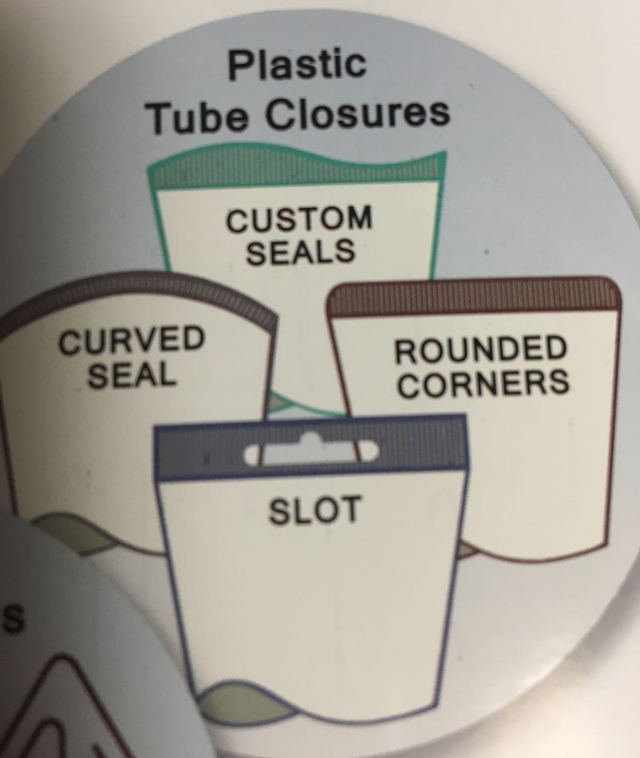

11. Оснащен устройством для резки труб, которое подходит для полиэтиленовых и пластиковых ламинированных мягких труб. Это устройство отрежет ненужные части и сделает конечный продукт более совершенным по внешнему виду. Шаблон резки может быть разработан в соответствии с требованиями заказчика.

Спецификация

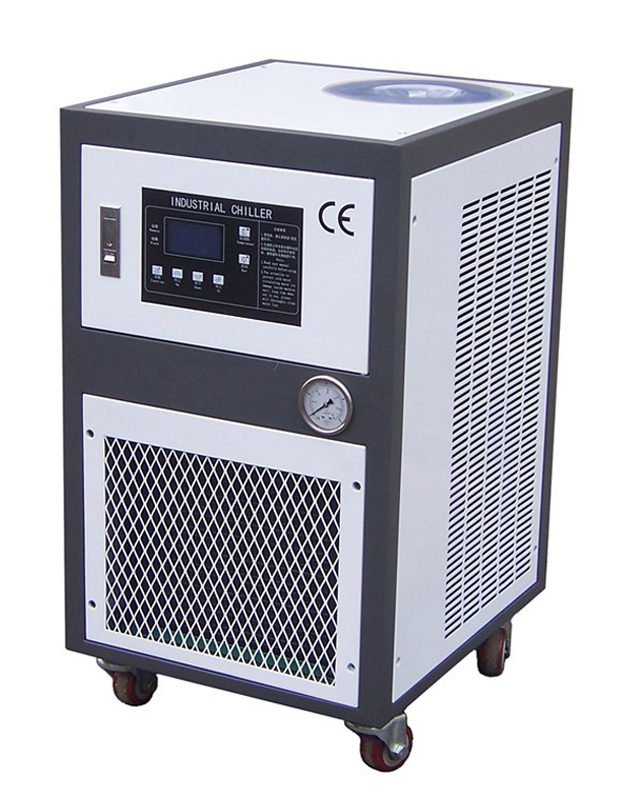

Необходимое оборудование Промышленный чиллер вместе с машиной для наполнения и запайки туб:

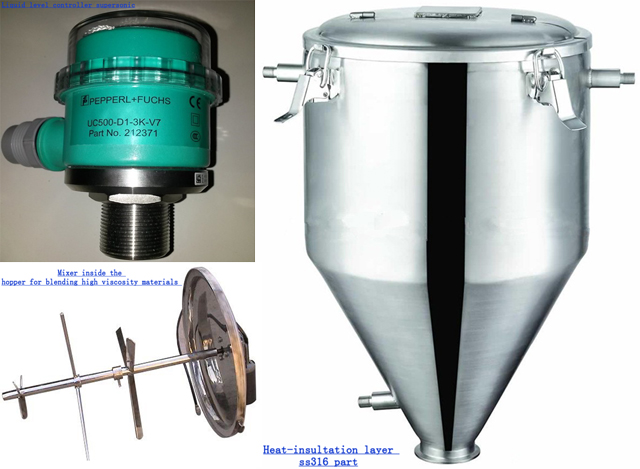

Дополнительная часть для оборудования для наполнения и укупорки:

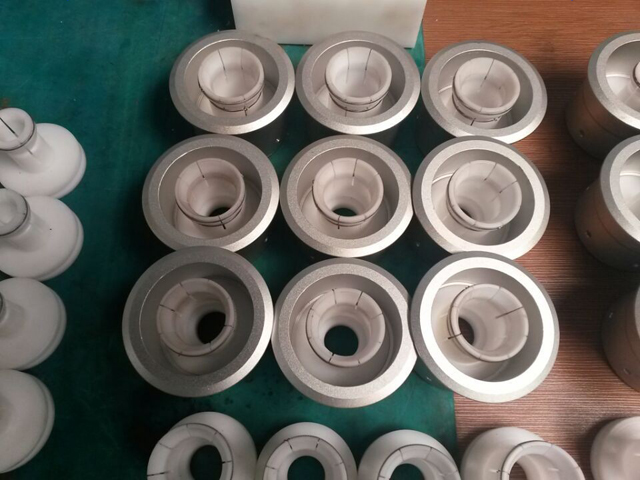

Для разных размеров труб требуются разные шайбы:

Требования к рабочей зоне:

Чистое рабочее помещение, температура окружающей среды около 20℃.

Установка одного трубопровода охлаждающего воздуха, соединяемого с входным отверстием вентилятора, с целью снижения температуры запаянных труб.

Приложение:

Зубная паста, лечебная паста, косметические кремы, очиститель для лица, клей, шампунь, акварель, джемы, шоколад, моментальные клеи, пищевые добавки и биохимические продукты и т. д.

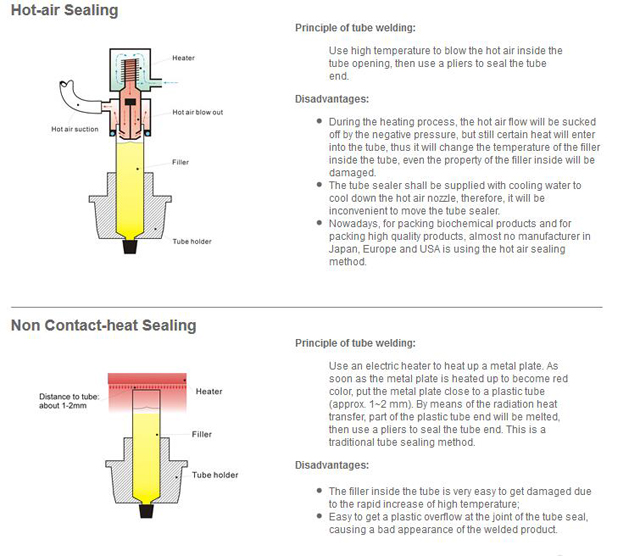

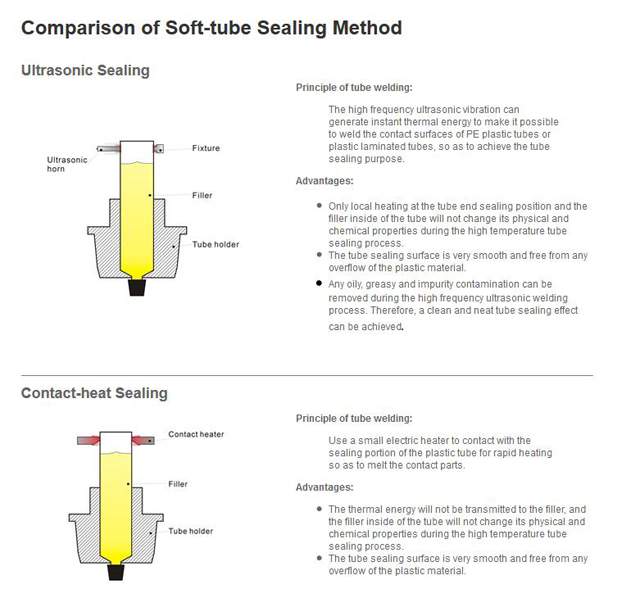

Сравнение различных способов сварки труб, таких как ультразвуковая сварка горячим воздухом
