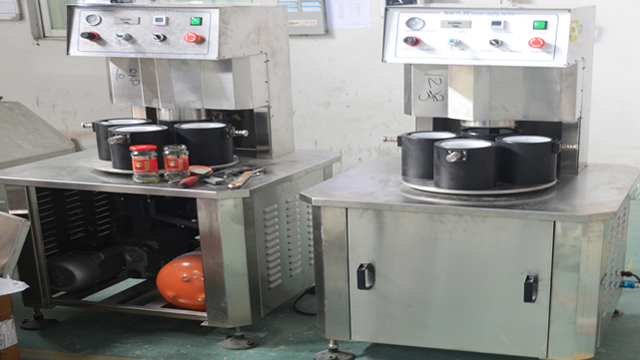

Полуавтоматическая вакуумная укупорочная машина для стеклянных банок Оборудование для герметизации пищевых продуктов

• Модель: вакуумная укупорочная машина VK-SVC
• Электропитание: AC220V/50-60Hz
• Скорость укупорки: 1200-1500 бут/ч
• Мощность: ≤1,3 кВт (включая вакуумный насос)
• Диаметр колпачка: Φ30-Φ85мм 、Φ85-Φ110мм
• Высота бутылки: 50-180 мм, 120－250 мм
• Диаметр бутылки: Φ30-Φ80мм Φ80-Φ150мм
• Предельная степень вакуума: -0,08 МПа
• Кручение крышки: 5-25 Н.М.
• Расход воздуха: 0,5м3/0,7МПа
• Размер машины: 750*700х1350 мм
• Вес: 157 кг

Посмотреть видео

Эта серия укупорочных машин разработана и произведена нами самостоятельно на основе многолетнего производственного опыта; это оригинальное отечественное изобретение, оно использует вакуумный насос для создания вакуума, имеет высокую степень вакуума, крутящий момент укупорки и уровень вакуума могут быть установлены по требованию, совместимо с различными формами и размерами бутылок для укупорки, отличается высокой совместимостью и простотой регулировки.

Основные пневматические и электрические компоненты от всемирно известных брендов, стабильные и надежные в работе.

Широко применяется для вакуумной укупорки стеклянных бутылок с жестяными крышками для пищевых продуктов, консервов, напитков, приправ, товаров медицинского назначения и других отраслей промышленности.

Основные технические параметры

• Модель: вакуумная укупорочная машина VK-SVC
• Электропитание: AC220V/50-60Hz
• Скорость укупорки: 1200-1500 бут/ч
• Мощность: ≤1,3 кВт (включая вакуумный насос)
• Диаметр колпачка: Φ30-Φ85мм 、Φ85-Φ110мм
• Высота бутылки: 50-180 мм, 120－250 мм
• Диаметр бутылки: Φ30-Φ80мм Φ80-Φ150мм
• Предельная степень вакуума: -0,08 МПа
• Кручение крышки: 5-25 Н.М.
• Расход воздуха: 0,5м3/0,7МПа
• Размер машины: 750*700х1350 мм
• Вес: 157 кг

Структура и принципы работы

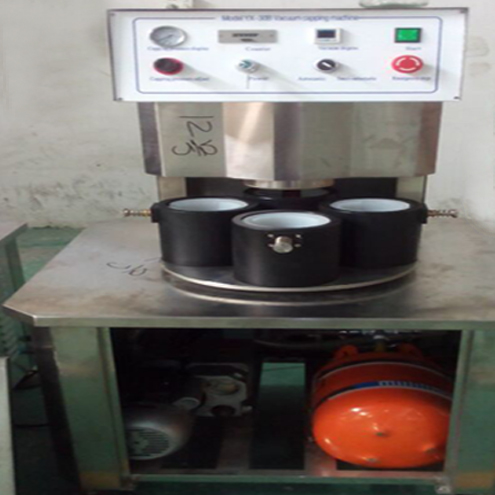

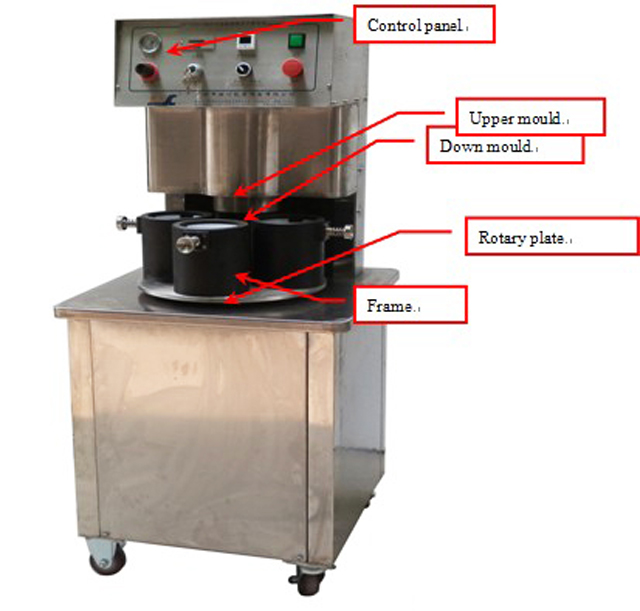

Картинка 1 Машина для вакуумной укупорки

Принципы работы и функции

Данная машина состоит из рамы машины, верхней пресс-формы, поворотной позиционной системы, укупорочной конструкции, вакуумной системы, электрической системы и системы контроля давления.

Работаю как: поместите стакан с пробками в нижнюю форму, затем вручную опустите нижнюю форму в центр укупорочной головки. Затем машина автоматически укупорит бутылку вакуумом.

Эта машина имеет следующие функции:

1. Когда вы помещаете нижнюю форму в центр укупорочной головки, машина автоматически укупоривает бутылку с помощью вакуума;
2. Функция установки минимального уровня вакуума: если машина не может достичь установленного ранее уровня вакуума, машина не будет работать для следующей процедуры;
3. Функция крутящего момента укупорки: укупорочная головка приводится в движение воздушным цилиндром и может регулироваться давлением;

Основная структура и компоненты

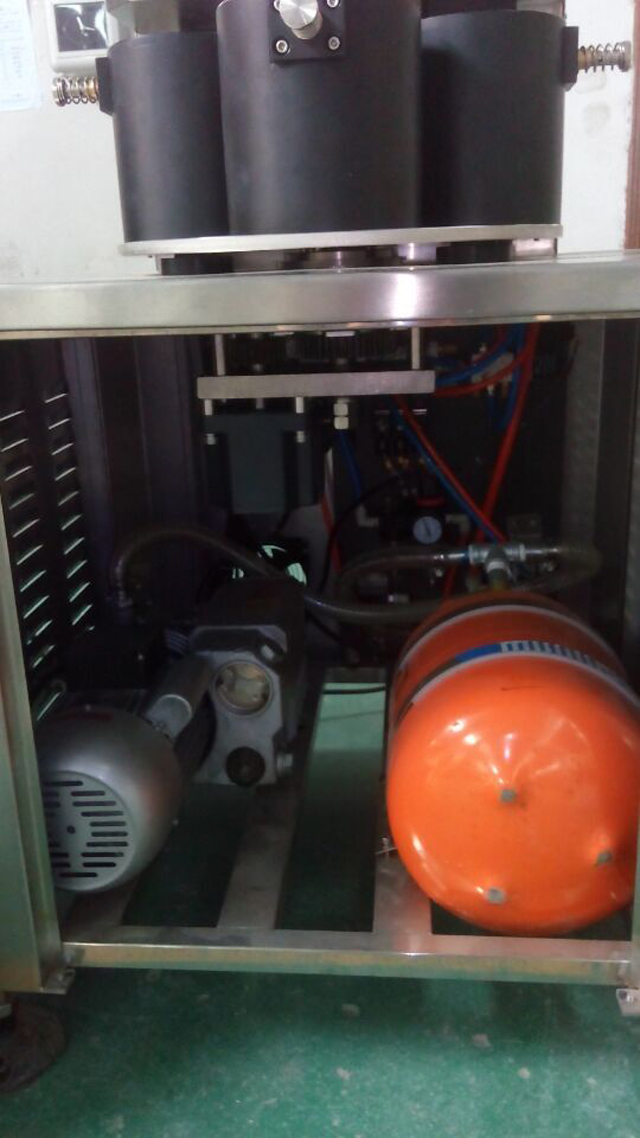

Вакуумный насос и вакуумный бак:

Вакуумный насос и вакуумный резервуар используются для достижения вакуумной функции, вакуумный насос должен быть с вакуумным маслом, половина вакуумного масла внутри в порядке. Не разрешается использовать машину, если внутри больше нет вакуумного масла

Подключите вакуумный насос и вакуумный резервуар, как показано на рисунке выше, и подайте питание.

Конструкция вращающейся пластины

Эта вращающаяся пластина перемещается на 4 шага. Чтобы обеспечить равномерное движение вращающейся пластины, эта вращающаяся пластина оснащена 3 фрикционными пластинами для обеспечения сопротивления и обеспечения равномерного движения. Необходимо содержать машину в чистоте во время работы, а фрикционные пластины будут изнашиваться постепенно, регулярно проверяйте и регулярно меняйте.

Поворотная пластина приводится в движение главным двигателем, когда детектор сигнала перемещается к бесконтактным выключателям запуска и получает сигналы (расстояние между детектором сигнала и бесконтактными выключателями составляет около 2-3 мм), верхняя форма перемещается в режим укупорки, во время укупорки двигатель продолжает работать, когда детектор сигнала перемещается к бесконтактным выключателям безопасности и получает сигнал, двигатель останавливается.

Медные комплекты рычагов будут изнашиваться во время работы, необходимо регулярно смазывать их и менять, если они повреждены. Когда они меняются, вы можете увидеть изображение 5

Структура укупорки

Укупорочная головка

Укупорочная головка перемещается цилиндром для подъема и опускания, когда укупорочная головка опускается для укупорки и достигает установленной ранее степени вакуума, укупорочная головка переходит к следующей процедуре. Крутящий момент укупорки можно регулировать кнопкой давления укупорки на панели управления (как вы можете видеть на панели управления)

Красная резина внутри укупорочной головки — это легко изнашиваемая часть, ее нужно часто проверять и менять. При укупорке укупорочная головка должна плотно прилегать к колпачкам, вы можете положить что-нибудь внутрь нижней формы, чтобы добиться разной высоты. Но высота не должна быть слишком большой, или если она слишком высокая, вы не сможете достичь вакуумной функции, но если высоты недостаточно, ее нельзя укупорить. Обычно расстояние между колпачками и верхом нижней формы составляет 16 мм-19 мм.

Устройство для нажатия на бутылку

Устройство фиксации бутылки предназначено для фиксации бутылки во время укупорки, когда поворотная пластина находится в нужном положении, цилиндр фиксации бутылки перемещается для фиксации бутылки, обеспечивая хорошее укупоривание.

Установка

1. Машина должна находиться в чистом и безопасном месте.
2. Убедитесь, что доступна аварийная остановка (рисунок 5)
3. Поставка с питанием для проверки
4. Подключите машину с помощью газопровода к сепаратору масла и воды, отрегулируйте давление воздуха до 0,6 МПа.
5. Подключите вакуумный бак к машине. Убедитесь в отсутствии утечки газа.

Работа панели управления

Панель управления состоит из стола давления укупорки, регулятора давления укупорки, счетчика, выключателя питания, регулятора вакуума и аварийной остановки.

1. Регулировку давления укупорки можно использовать для регулировки крутящего момента укупорки: при повороте по часовой стрелке давление увеличивается, крутящий момент укупорки сильнее, при повороте против часовой стрелки давление уменьшается, крутящий момент укупорки меньше.
2. Аварийная остановка. Если произошла чрезвычайная ситуация, нажмите кнопку аварийной остановки, и машина будет в безопасном положении.
3. Счетчик подсчитывает, сколько очков вы произвели. Если вы нажмете кнопку сброса, счетчик обнулится.
4. Если необходимо отрегулировать степень вакуума, нажмите «M» в таблице регулировки вакуума, и на дисплее отобразится «St1», нажмите «︽»«︾» для регулировки.
5. Масло-водяной сепаратор, давление и регулировка (рисунок 10)

Масло- и водоотделитель состоит из ручного клапана управления, регулятора давления, стола давления воздуха, регулятора масла, воздушного фильтра и лубрикатора.

Ручной клапан управления предназначен для включения и выключения всей подачи воздуха в машину.

Регулировка давления заключается в подаче давления в машину: при повороте по часовой стрелке давление увеличивается, при повороте против часовой стрелки давление уменьшается.

Таблица давления воздуха предназначена для отображения рабочего давления машины.

Регулировка масла предназначена для подачи масла в машину, при повороте по часовой стрелке подача масла уменьшается, при повороте против часовой стрелки - увеличивается.

Воздушный фильтр предназначен для удаления воды из сжатого воздуха. Когда давление в масловодоотделителе равно нулю, воздушный фильтр автоматически удалит воду.

Лубрикатор должен подавать масло в машину. Сначала необходимо перекрыть подачу воздуха и залить немного масла в лубрикатор. Делать это нужно примерно раз в 2–3 месяца.

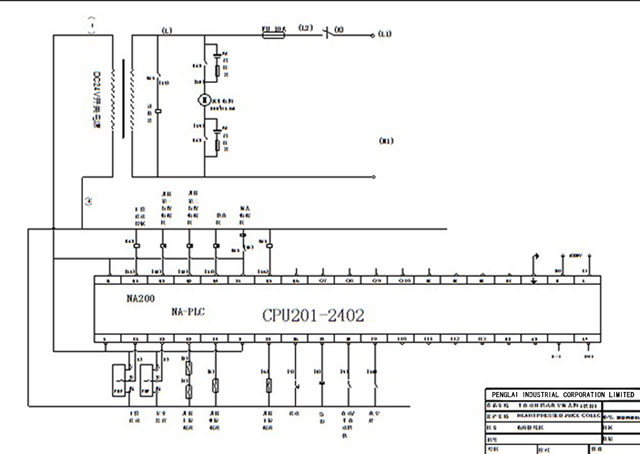

Электрическая схема для вакуумной укупорочной машины

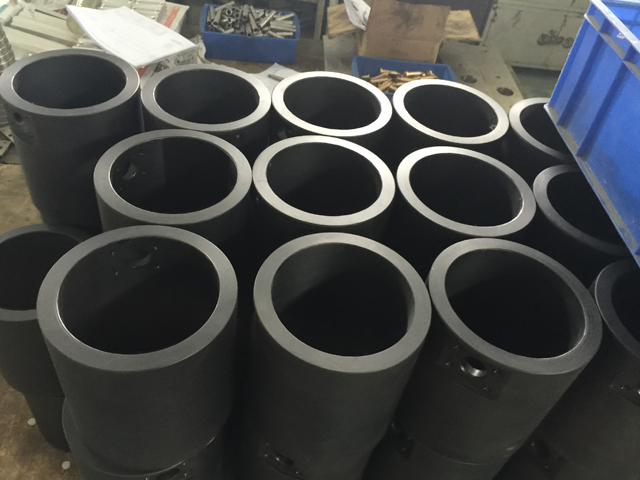

Запасные части для форм, подходящие для разных размеров банок/бутылок
