Высокоскоростное роторное 8-головочное укупорочное оборудование для крышек насосов

Размеры: 2000мм (длина) * 1800мм (ширина) * 2800мм (высота)
Укупорочная головка: 8 головок
Процент успешной сдачи экзамена: 99%
Скорость: 80 ударов в минуту
Напряжение: 220 В-380 В, 50-60 Гц (в зависимости от требований)
Общая мощность: 5 кВт
Требуемый источник воздуха: чистый и стабильный источник воздуха 0,6 МПа
Уровень шума при работе (децибел): ≦80 децибел
Вес машины: 3,5 тонны
Материал станка Рама: углеродистая сталь, рама из нержавеющей стали;

Высокоскоростная машина для укупорки винтовыми колпачками с насосом состоит из нескольких основных частей, включая подачу бутылок/колпачков, автоматический подъемник и сортировщик колпачков, впускные и выпускные шаблоны для бутылок, механизм укупорки, механизм отбраковки, электрическое управление и т. д.

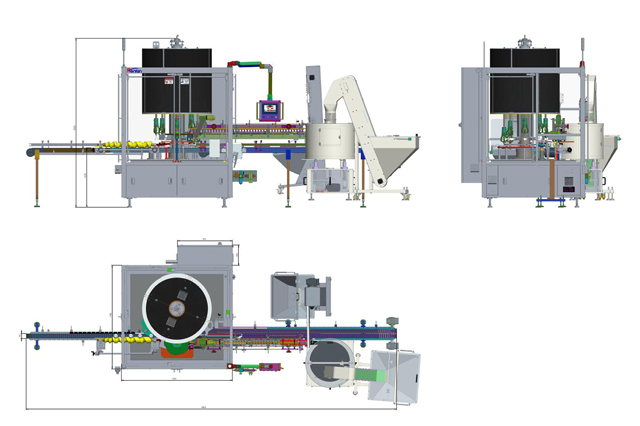

Рисунок

Функции

Интегрированная подача, захват, вставка и вращение крышек, контролируемая ПЛК (может быть объединена с автоматической сортировочной машиной для реализации полной автоматизации)
Производственная мощность может достигать 80 баррелей в минуту с 8 головками.
Бережная эксплуатация, отсутствие царапин и повреждений крышек и контейнеров.
Быстрая смена
Модульная структура, управление на сенсорном экране, простота обслуживания

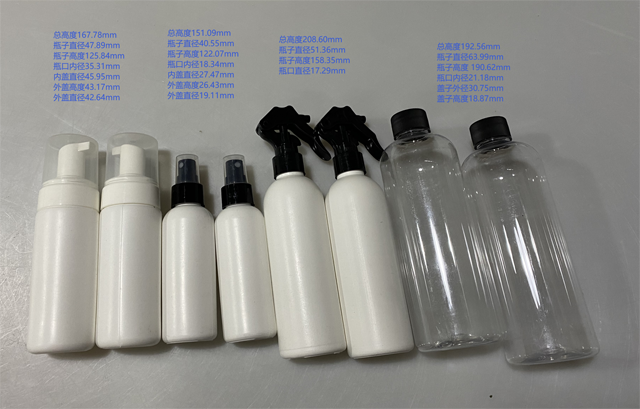

Подходит для колпачков разных размеров, применяется в повседневной химической промышленности.

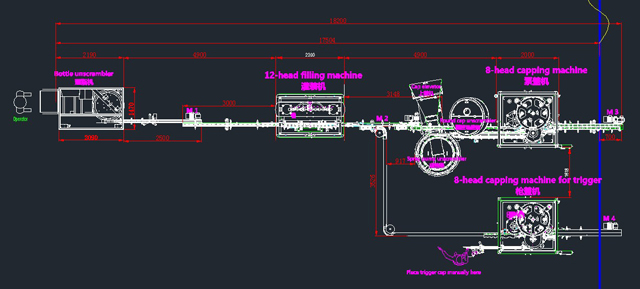

Легко подключается к разливочной машине и этикетировочной машине
Низкий уровень шума при работе

Принцип работы

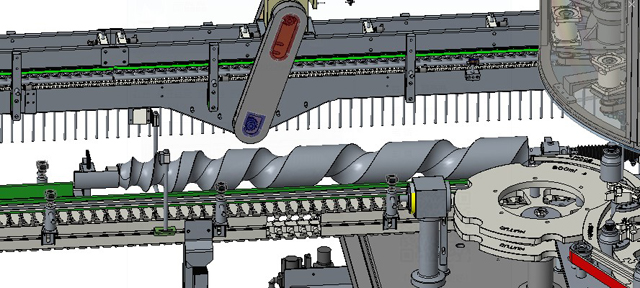

Кормление из бутылочки с помощью винтового стержня

Винт для подачи бутылок обработан контурным дизайном, с точной и быстрой подачей бутылок; Мягкие движения, без повреждения бутылки. Привод шнека следует за главным приводом, угол винта можно установить с помощью сенсорного экрана, чтобы он совпадал с колесом-звездочкой. На винте для подачи бутылок есть датчик, без бутылки, без укупорки и сигнализация при застревании бутылки.

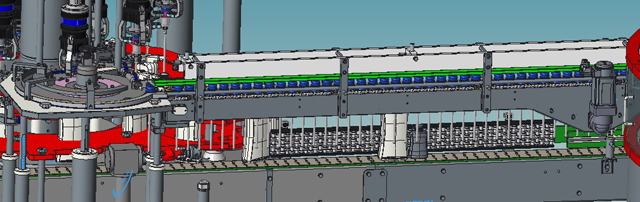

Подача сервопривода:

Винтовой колпачок оснащен серводвигателем для цепи подачи колпачка. Серводвигатель имеет преимущества периодического запуска и остановки, периодического положительного и отрицательного вращения, а также не только снижает шум и предотвращает застревание колпачка.

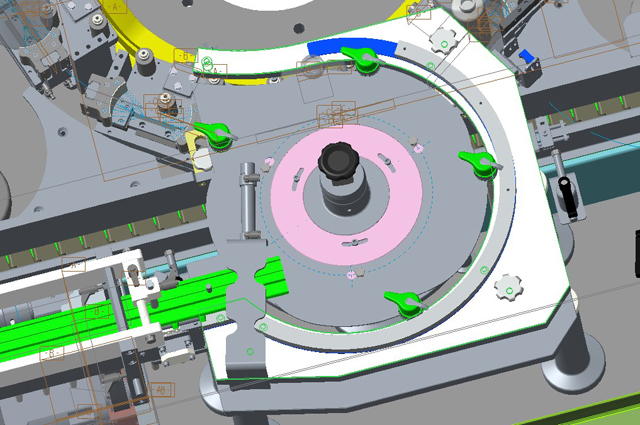

Разделение крышки

Разделитель колпачка подбирается в соответствии с формой колпачка, и для разных диаметров потребуется его замена, но на следующем рисунке необходимо заменить только белую часть.

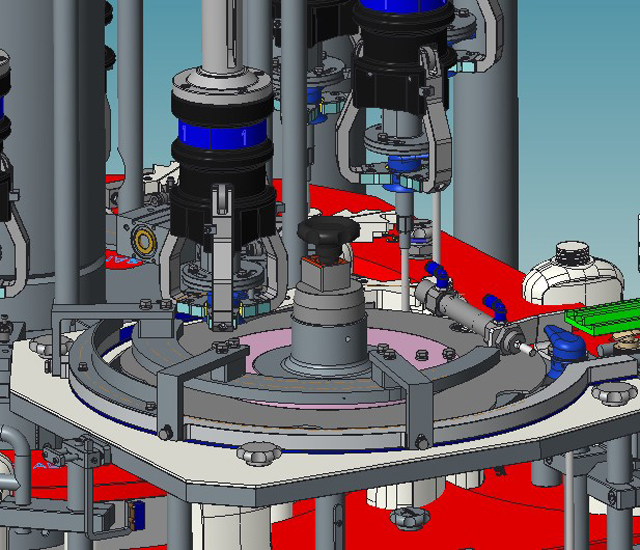

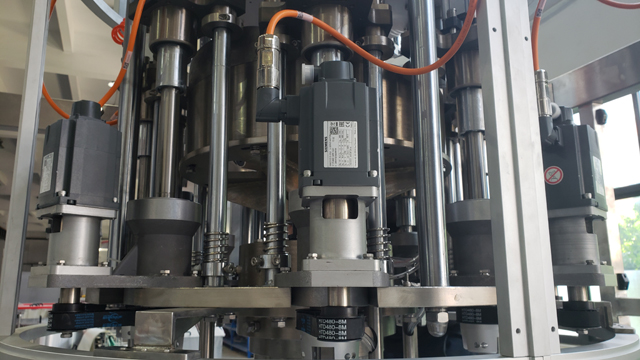

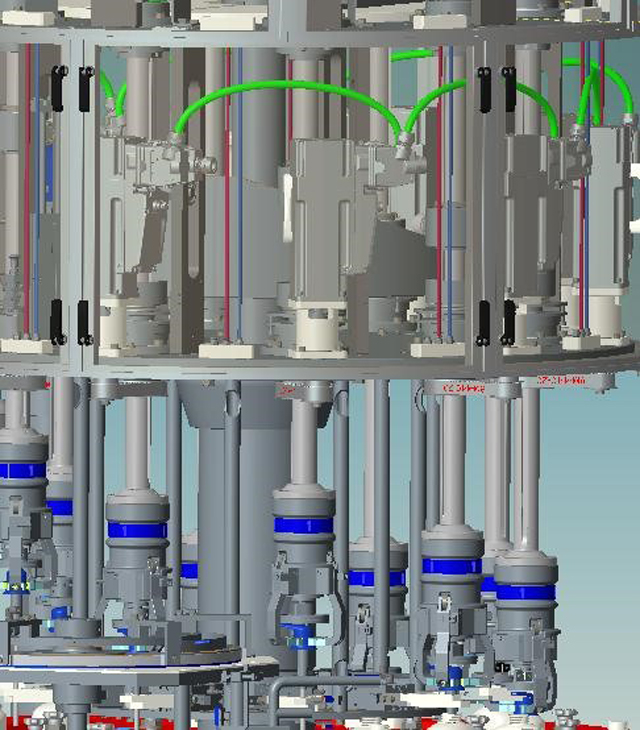

Сервоприводное укупоривание:

В машине для укупорки винтов используется приводная система Siemens, которая объединяет систему управления и серводвигатель в сверхкомпактную унифицированную систему для максимальной гибкости при минимальном пространстве и 90%-ном сокращении проводки. В процессе укупорки серводвигатель может управлять движением кривой укупорки по секциям и в то же время может обеспечивать плавный процесс сегментации, а также реализовывать цифровое управление крутящим моментом укупорки, которое полностью превосходит традиционное управление крутящим моментом муфты.

Замкнутый контур управления с помощью серводвигателя и программы на протяжении всего процесса укупорки;
Автоматически регулировать усилие укупорки до достижения заданного крутящего момента;
Благодаря точному и гибкому управлению модулем привода движения и программой можно исключить влияние инерции укупорочной головки и отклонения деталей;
Переключение крутящего момента между различными продуктами можно осуществить, просто изменив заданное значение программы.

Примечание: Для укупорочной машины с 8 головками для триггерных крышек укупорочные головки отличаются:

Для управления крутящим моментом крышки используется муфта с постоянным магнитом.

В процессе укупорки крутящий момент равномерно распределяется на четыре колеса.
Сделать неотносительное движение между колесами и колпаками
Во время укупорки сохраняйте статическое электричество между колесами и бутылками.
Высокоточная система управления крутящим моментом, стабильное и разумное значение крутящего момента

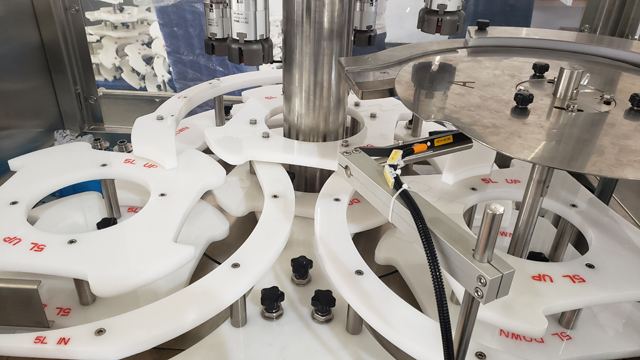

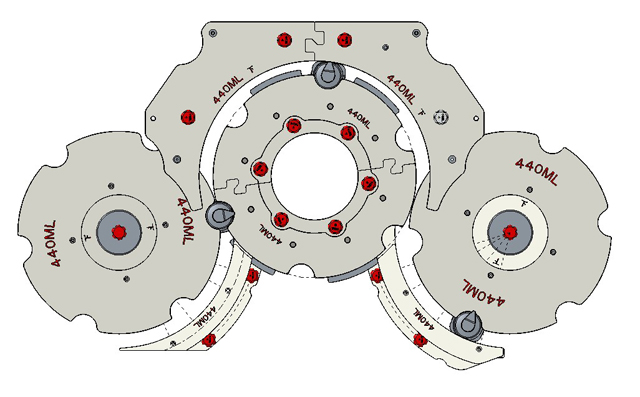

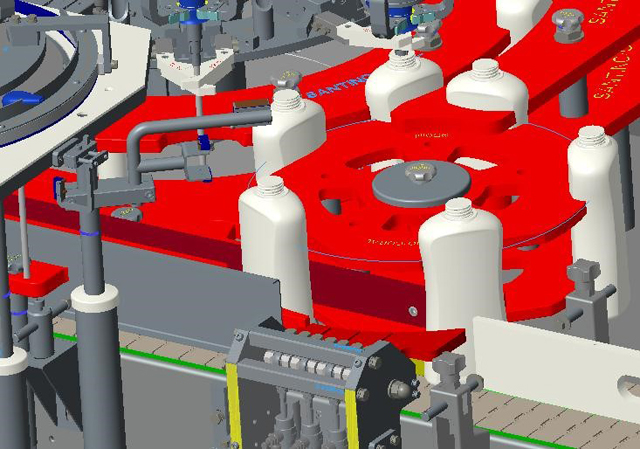

Изменение различных продуктов-шаблонов

Изготовлен из полипропилена, разработан по форме бутылки, с гладкой поверхностью. Он может не только стабилизировать положение, но и предотвратить царапание бутылки, а также позволяет быстро перенастраиваться.

Для различных спецификаций продуктов он принимает конструкцию быстрого выпуска. Шаблоны имеют цветовую кодировку для различения различных спецификаций.

Система отбраковки

Двойной конвейер, оборудованный после укупорки. Квалифицированные продукты транспортируются нормально, а неквалифицированные (без колпачка, без внутренней трубки, неправильно установленный колпачок) будут автоматически разделены на другой конвейер с помощью поворотного цилиндра. При появлении блокировки бутылки укупорочная машина автоматически остановится и запустится снова, когда проблема будет устранена.

Дверь безопасности

Все двери оснащены концевым выключателем, чтобы гарантировать остановку машины и отправку предупреждающего сигнала при открытии двери. Все машины производственной зоны с подвижным ограждением электрически блокируются для полного отключения главного привода и цепи управления и немедленной остановки всех движений машины при открытии ограждения.

Основные технические параметры

- Размеры: 2000мм (длина) * 1800мм (ширина) * 2800мм (высота)
- Укупорочная головка: 8 головок
- Процент успешной сдачи экзамена: 99%
- Скорость: 80 ударов в минуту
- Напряжение: 220 В-380 В, 50-60 Гц (в зависимости от требований)
- Общая мощность: 5 кВт
- Требуемый источник воздуха: чистый и стабильный источник воздуха 0,6 МПа
- Уровень шума при работе (децибел): ≦80 децибел
- Вес машины: 3,5 тонны
- Материал станка Рама: углеродистая сталь, рама из нержавеющей стали;
- Винтовая крышка, соприкасающаяся с колпачком: полиуретан (ПУ);
- Дверь-сетка: окантовка из нержавеющей стали, оргстекло; электрический щиток: нержавеющая сталь;
- Соединительные и фиксирующие механические детали: углеродистая сталь, нержавеющая сталь и т.д.;
- Уплотнение: резина

Основные технические компоненты

ПЛК: Сименс
Сенсорный экран: Siemens
Сервопривод: Siemens
Выключатель: Шнайдер
Преобразователь частоты: Siemens
Кнопка: Шнайдер
Сигнальная лампа: Шмерсаль
Дверной выключатель безопасности: Schmersal
Датчик: SICK/IFM/LEUZE
Удаленный модуль: Fbox-WIFI (для мгновенной связи и удаленного управления)

Если вышеуказанных брендов нет в наличии, мы выберем эквивалентные бренды.

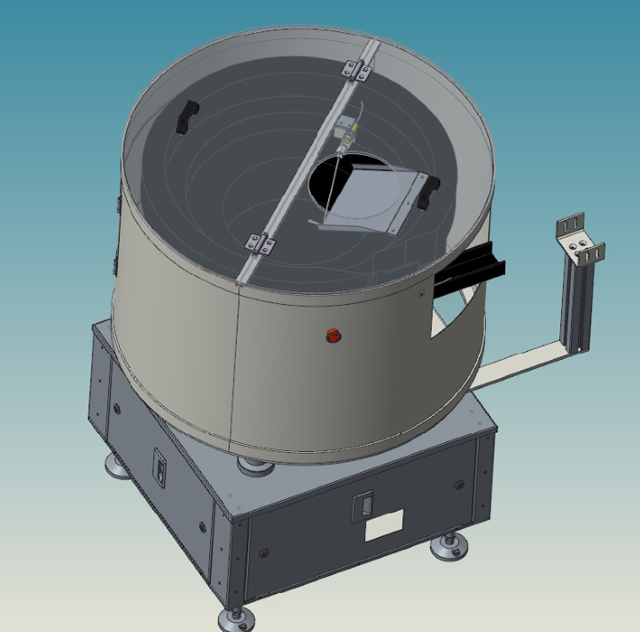

Автоматический подъемник и распаковщик крышек

Он должен регулярно размещать беспорядочный распылительный колпачок с помощью вибрационного принципа, а круглый колпачок — с помощью позиционирующей пластины. Колпачок выводится из канала крышки упорядоченным образом, а укупорочная машина захватывается распределительной пластиной.
Скорость дескремблера автоматически регулируется в соответствии с лифтом. Лифт соединен с дескремблером и автоматически контролирует скорость отправки колпачка, которая совпадает со скоростью всей линии.
Расшифровщик автоматически управляется интерфейсом укупорочной машины, без ручной регулировки.
Параметры можно сохранить.
Быстрая смена.
