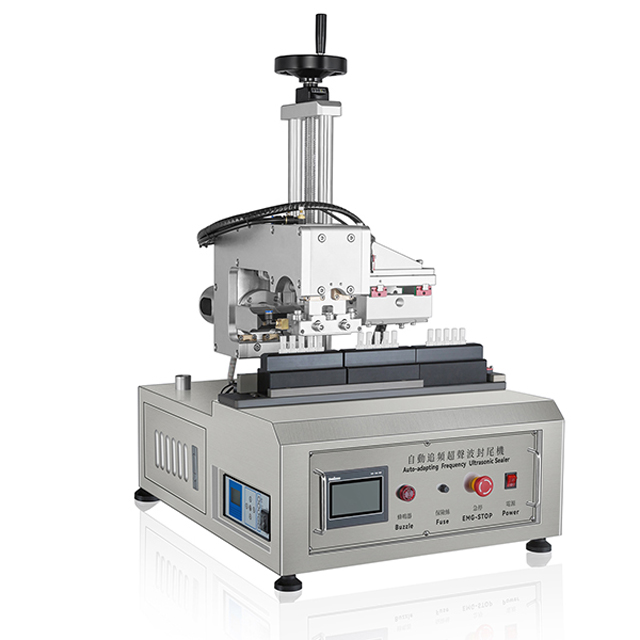

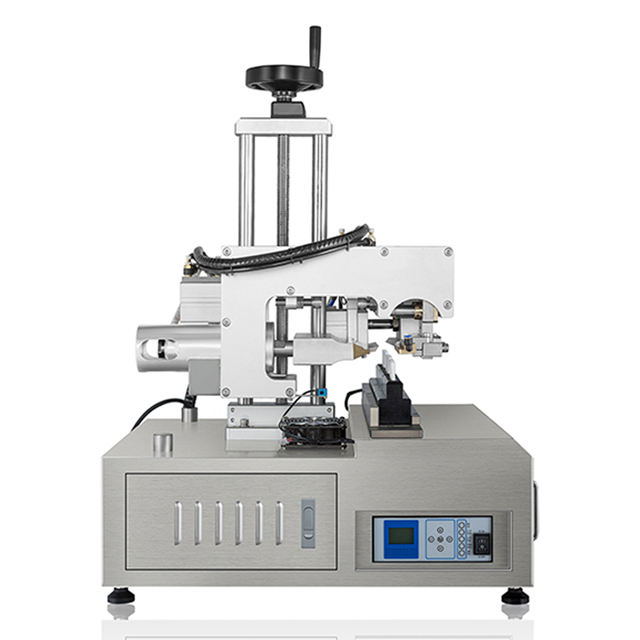

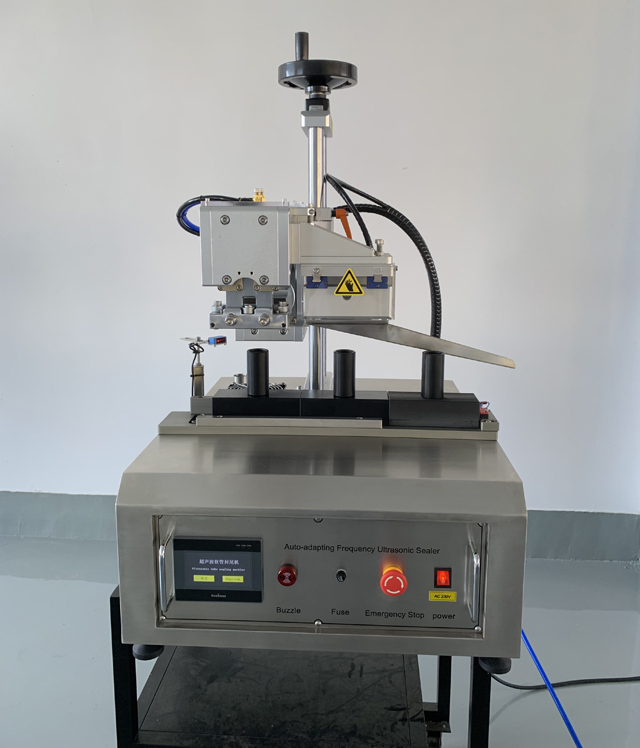

Ультразвуковая сварочная машина для линейной ленты труб полуавтоматическая

• Модель: ВК-УТС-003
• Частота: 15 кГц
• Мощность: 2600 Вт
• Электропитание: AC220V
• Диаметр уплотнения: 10-50 мм
• Макс. высота трубы: 10-200 мм
• Рабочее давление: 0,5-06 МПа
• Размеры: 560*537*880мм
• Вес нетто: 95 кг
• Вес брутто со стандартным экспортным деревянным ящиком: 115 кг

Посмотреть видео

Ультразвуковая запайочная машина - это высококачественная, высокопроизводительная машина для наполнения и запечатывания жидких и пастообразных контейнеров. Необходимо вручную установить машину для туб, автоматическое определение цвета, автоматическое наполнение, автоматическое запечатывание, автоматическая резка, законченная серия автоматических выходных функций. Программируемая машина PLC использует передовой сенсорный интерфейс, оптическое отслеживание, автоматическое позиционирование, так что общая операция становится более простой, совершенной, позволяет предприятиям повышать эффективность производства, снижать трудоемкость и улучшать устройство выбора для упаковочных сортов.

Полуавтоматический запайщик туб — это новейшая технология в запечатывании туб малого и среднего размера. Он сочетает в себе ультразвуковую запайку, пакетную штамповку, обрезку и гофрированную отделку косметического/фармацевтического класса. Для этой машины требуется оператор, который будет загружать шайбы для туб и перемещать тубы через станции. Эта машина, способная работать со скоростью до 15 единиц в минуту, отлично работает с одним из наших настольных наполнителей и этикетировщиков.

Эта машина предназначена для производства идеально запечатанных туб, которые выглядят так, как будто были изготовлены на гораздо более крупной и дорогой полностью автоматической машине. Обладая всеми современными компонентами и функциями современного автоматизированного оборудования, этот небольшой переносной запайщик туб — все, что нужно любому малому и среднему бизнесу, и им может управлять любой человек, прошедший базовые инструкции.

Изготовленная из нержавеющей стали 316, эта машина подходит для любого пищевого или фармацевтического применения. Требуя небольшой воздушный компрессор и стандартную розетку на 10 ампер, ее легко подключить и настроить в любом производственном помещении. Эта машина может запаивать любые пластиковые и ламинатные тубы диаметром до 57 мм.

В комплект поставки машины могут входить специальные шайбы-держатели для туб, которые будут удерживать тубу идеально ровно во время процесса запечатывания, а также может быть предоставлен набор цифр и букв для маркировки партии вашего уникального номера на ваших тубах.

Пожалуйста, прочтите следующие инструкции, чтобы облегчить использование устройства, прежде чем приступать к его тщательному изучению и пониманию его различных функций, процедур и операций по эксплуатации.

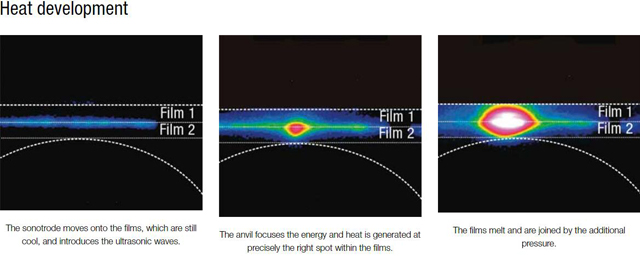

Принципы работы ультразвуковой сварки труб:

Ультразвуковая герметизация использует принципы ультразвуковой энергии для соединения двух материалов вместе. Сварочные инструменты (наковальня или сонотроды) фокусируют ультразвуковую энергию в точке, в которой должна происходить сварка, и генерируется тепло трения. Время герметизации составляет от 100 до 200 миллисекунд. В отличие от термосварки, тепло, необходимое в ультразвуковой технологии, генерируется только внутри свариваемых материалов. Инструменты остаются холодными и способствуют рассеиванию тепла. Сопротивление горячей склейке (прочность шва непосредственно после сварки без охлаждения) также значительно выше, чем при других методах сварки. Скорость, надежность и общее качество готовых швов делают оборудование для ультразвуковой герметизации жизненно важным во многих отраслях промышленности.

Совместное проектирование – вот как это работает

Для точной сварки в ультразвуковых машинах для сварки труб необходимо сфокусировать энергию ультразвуковых волн (фокусировка энергии). Это достигается либо геометрией инструмента, либо конструкцией соединения на материале. В случае конструкции соединения область, в которой должен быть соединен материал, имеет специальные формы, такие как точки или края. В случае геометрии инструмента сонотроды или наковальня имеют специальную форму для фокусировки энергии.

Мы уверены, что вы будете полностью удовлетворены практичностью, надежностью и экономической эффективностью устройства. Тем не менее, структура и работа устройства в соответствии с различными использованиями и характеристиками для адаптации содержимого пакета установлена, чтобы лучше понять конкретные различные моменты, как описано в данной спецификации, является базовой функцией.

Перед отправкой устройства каждая часть устройства была тщательно протестирована и отлажена. Однако, если во время отправки возникли какие-либо механические неисправности или любое место в этом описании неясно, пожалуйста, свяжитесь с нашим уполномоченным контактным лицом по продажам.

Меры предосторожности при эксплуатации ультразвуковой запайочной машины:

1. Эксплуатация, техническое обслуживание и установка оборудования должны быть авторизованы вашей компанией, а для выполнения операции необходимо иметь обученный механику персонал. Перед эксплуатацией машины необходимо внимательно изучить руководство и посмотреть видео с работой.
2. Механические повреждения, вызванные неправильным использованием, не могут быть отнесены к ответственности производителя и не включены в гарантийную программу. Владелец несет риск самостоятельно.
3. Должны быть предоставлены в соответствии с инструкциями производителя по установке, эксплуатации, транспортировке и техническому обслуживанию для надлежащего использования машины.
4. Избегайте использования любых методов, снижающих безопасность эксплуатации оборудования.
5. Место установки должно быть защищено от прямых солнечных лучей, влаги, пыли. Это может привести к пожару и поражению электрическим током.
6. Другое ненадлежащее использование машин (например, «использование машин в соответствии с собственными взглядами»).
7. Требования к конструкции машины, обычная подготовительная работа по ботинкам, только механическая аудитория в лучшей форме может заниматься гимнастикой.
8. Подтвердите, что машина используется только для производства товаров общего назначения (за исключением сильнодействующих токсичных веществ; кислотных и щелочных материалов) и не может использоваться с другими предметами, в противном случае производители и дистрибьюторы не несут ответственности.
9. Установка, снятие, перемещение устройства должны осуществляться профессионалами или под их руководством.
10. Необходимо пройти профессиональную подготовку квалифицированных специалистов, которые могут управлять машиной.
11. Данное устройство следует использовать только в соответствии с указаниями производителя. Несанкционированная модификация или использование запасных частей, проданных или рекомендованных не местными производителями, может привести к пожару, поражению электрическим током и другим травмам.
12. Не допускайте попадания ткани, бумаги, пыли, металлической стружки, масла и другого мусора в электрооборудование.
13. При длительном хранении перед использованием данное оборудование необходимо осмотреть и провести пробный запуск.
14. При подаче питания или работе машины не открывайте распределительную коробку и другие соединительные коробки. В противном случае может произойти поражение электрическим током, что приведет к травме; в непосредственной близости от машины не следует выполнять дуговую сварку. В противном случае это легко приведет к неисправности агрегата.
15. Если распределительная коробка уже открыта или провода оголены, нельзя запускать машину и ее вспомогательные устройства. В противном случае возможно поражение электрическим током высоковольтных клемм или проводов, что может привести к травме.
16. Кроме периодических осмотров или электропроводки, в любое другое время нельзя открывать корпус электрооборудования. В противном случае вы можете повредить устройство, что повлияет на нормальную работу машины.
17. Машину нельзя трогать мокрыми руками, требуется сухой выключатель. В противном случае может произойти поражение электрическим током, что может привести к травме.
18. Плата, переключатели, программные циклы, инвертор, приводы двигателей и другие провода в состоянии, абсолютный запрет на тестирование с помощью тестера высокого сопротивления. В противном случае вызовите повреждение или несчастные случаи машины.
19. Перед использованием машины тщательно очистите окружающую среду, не допуская наличия других опасных предметов.
20. Не допускайте трения кабеля, его раздавливания, перенапряжения и перегрузки. В противном случае может произойти поражение электрическим током, что может привести к травме.
21. Мощность, ОСТОРОЖНО, логотип HOT, не обращайте внимания, когда прикасаетесь рукой, это может вызвать ожоги. Axis machine видное главное место, будьте осторожны, чтобы не встретиться.
22. Не кладите вещи на машину. Не нагромождайте вокруг машины и независимые от машины предметы. Слишком много вещей, может произойти несчастный случай. Кроме того, смешанные с посторонними предметами или частями машины в укусах в бакалею и т. д., могут повредить устройство внутри упаковки.

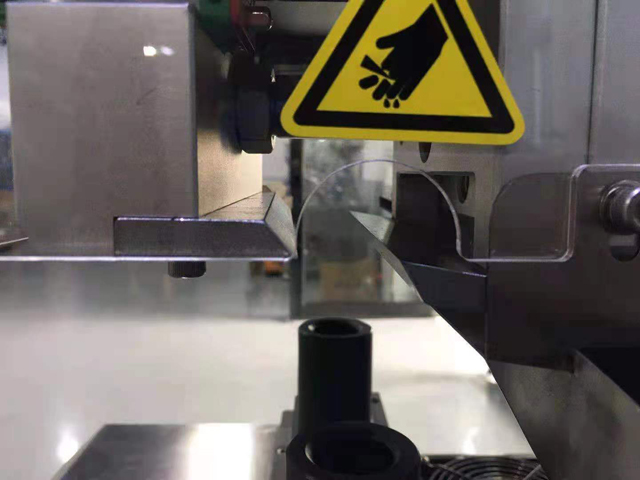

23. При замене форм и резаков будьте осторожны, лезвие легко поранит пальцы.

Оператору не разрешается заменять или изменять конструкцию машины и производства. Поэтому за ущерб, причиненный производителем, он не несет ответственности.

Аварийное отключение

При возникновении ошибки оператор должен оценить ситуацию на основе своего опыта, чтобы не допустить немедленного аварийного отключения или предпринять другие шаги (прекратить работу контроллера).

Используйте основной источник питания для выключения

При возникновении ошибки (необходимо наличие ремонтного или технического персонала) Если устранить ошибку в короткие сроки не удается, можно отключить основной источник питания.

Техническое обслуживание оборудования

1. После каждой смены необходимо очищать машину, удаляя остатки материала с дозирующей пластины и оставшегося стола машины, чтобы предотвратить скопление влаги, которое может помешать дальнейшей работе.
2. Всегда проверяйте винты крепления деталей, эластичное состояние, чтобы обеспечить надежную работу. Регулярно очищайте оптическую головку.
3. Электрические детали следует оберегать от влаги и пыли.
4. Чистите оборудование каждый день после использования устройства,
5. Избегайте эксплуатации машины без трубок, в противном случае форма и машина будут испорчены.

Основные параметры

• Модель: ВК-УТС-003
• Частота: 15 кГц
• Мощность: 2600 Вт
• Электропитание: AC220V
• Диаметр уплотнения: 10-50 мм
• Макс. высота трубы: 10-200 мм
• Рабочее давление: 0,5-06 МПа
• Размеры: 560*537*880мм
• Вес нетто: 95 кг
• Вес брутто со стандартным экспортным деревянным ящиком: 115 кг

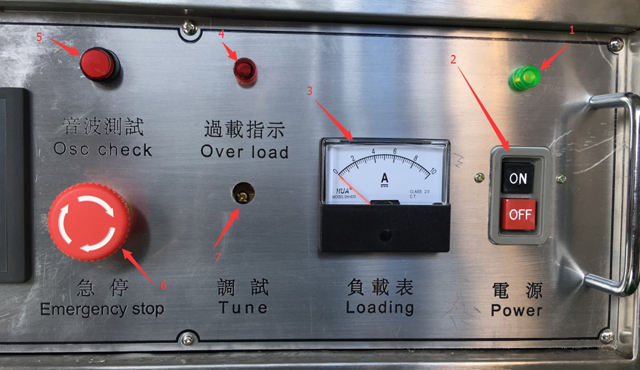

1. Индикатор питания
2. Выключатель питания
3. Загрузка
4. Перегрузка
5. проверка ОСЦ
6. Кнопка аварийной остановки
7. Регулировка перегрузки

Этапы эксплуатации машины

1. Доступ к электропитанию
2. Доступ к подаче воздуха
3. Нажмите выключатель питания (ВКЛ)
4. Выберите язык (китайский или английский)
5. Ручной: переключение режимов «Ручной-Автоматический»
6. Установка времени: Для регулировки времени запечатывания
7. Ультразвуковой запуск цилиндра: Контроллер ультразвукового уплотнительного рожка
8. Ультразвуковой запуск: Ультразвуковая герметизация
9. Цилиндр обрезки: обрезка конца трубы

Установка времени

Установка времени задержки, времени сварки и времени выдержки в зависимости от размера и материала трубы. Референтное значение: 0,2-0,8 с.

После установки времени вернитесь на страницу 2. Переключите ручной режим на автоматический, заполните трубку держателем трубки, начните производство.
