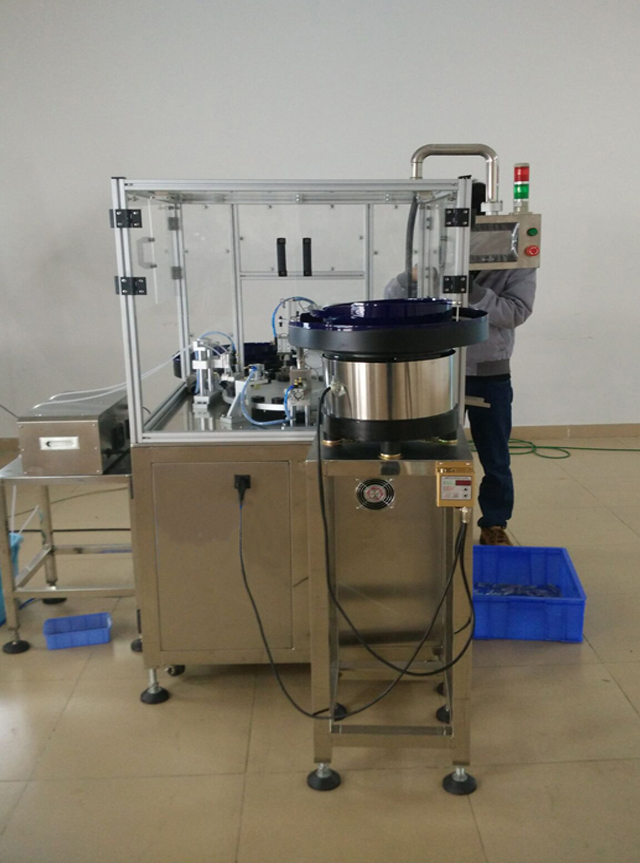

Моноблочная машина для розлива, укупорки и укупорки небольших бутылок-капель

• Модель: VK-MFC
• Питание: ~220 В/одна фаза
• Ток: 7А
• Частота: 50Гц
• Давление воздуха: 0,7 МПа
• Мощность: 1100 Вт
• Размер:1900*1550*1850мм
• Вес: 485 кг.
• Вес брутто:555 кг
• Объем наполнения: от 1 мл до 150 мл
• Машина может быть настроена и обработана по стандарту США.

Посмотреть видео

Примечание перед запуском машины

1. Машина питается от однофазного переменного тока напряжением 220 В. Перед включением машины убедитесь в правильности подключения.
2. Проверьте правильность подключения давления воздуха.
3. Если на машине и в форме имеются посторонние предметы, удалите их;
4. Убедитесь, что шланги, подключенные к перистальтическим насосам, помещены в резервуар с материалами;
5. Проверьте, совпадают ли насадки для наполнения с горлышком бутылки, а укупорочные головки — с горлышком бутылки;

Основные данные

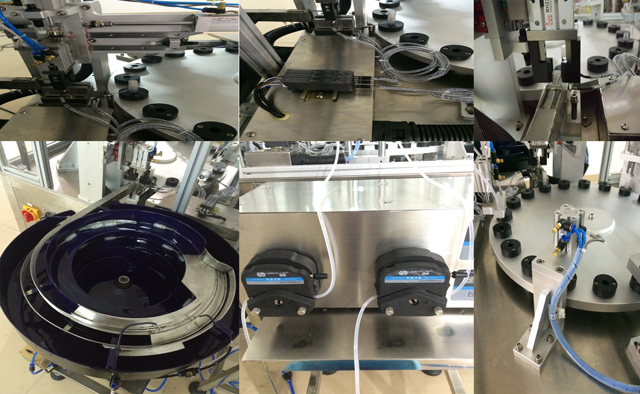

Машина Закрыть Картинки И Рисунки

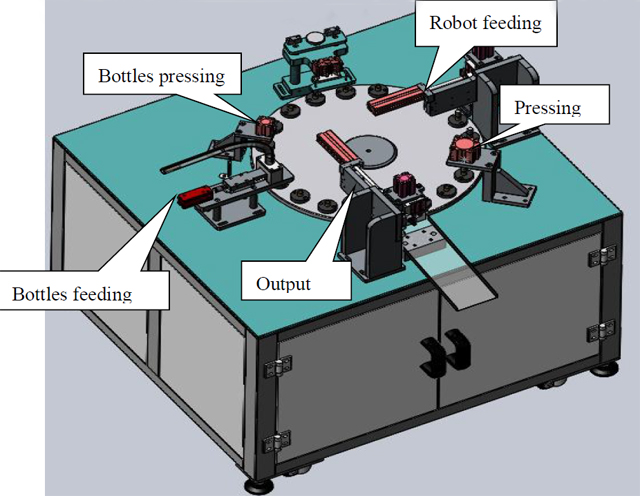

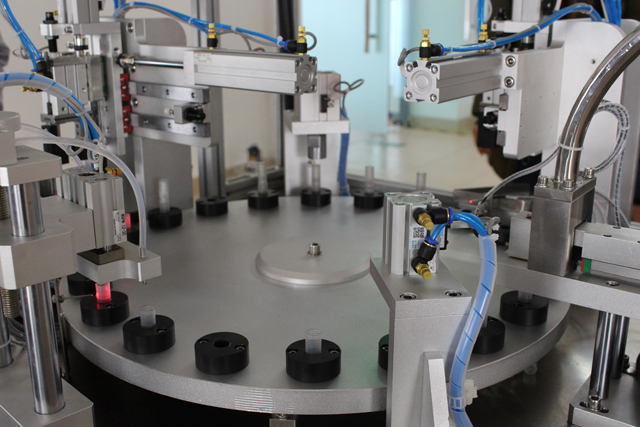

Пояснение к станции:

1. Подача бутылок: вибрационная чаша подает бутылки, пневматические элементы направляют бутылки на поворотный круг, затем пневматические элементы отходят назад;
2. Прессование бутылок: благодаря свободному падению бутылок, подаваемых пневматическими элементами, происходит опускание бутылки на дно держателя;
3. Станция розлива: розлив жидкости в бутылки; станция работает совместно с перистальтическими насосами;
4. Роботизированная подача: робот подает насос в бутылки.
5. Пресс-станция: затяните бутылки с помощью насоса;
6. Выход: перемещение готовой продукции из поворотного круга.

Детекторный переключатель

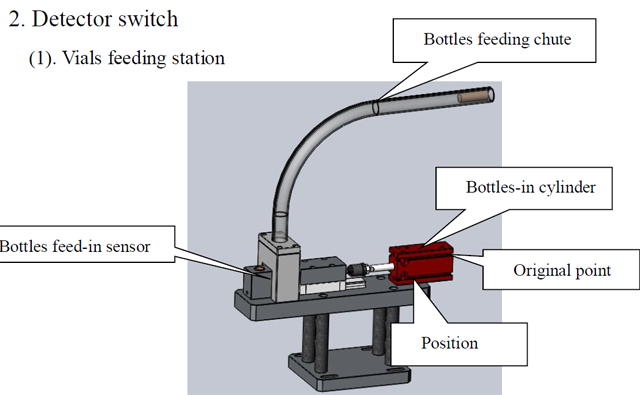

(1) Станция подачи флаконов

1. Цилиндр подачи бутылок: направляйте бутылки из желоба в поворотную пластину.
2. Исходная точка: Бутылки в цилиндре исходное место
3. Бутылки в положении: признак того, что бутылки находятся в правильном положении
4. Датчик подачи: 2 волокна определяют положение бутылок в желобе. Если какое-либо из волокон не может обнаружить бутылки, цилиндр подачи бутылок не будет работать.

Уведомление: Машина работает в полностью автоматическом режиме; обратите внимание на переключатели обнаружения.

Станция подачи документов

1. Датчик наличия бутылок: обнаруживает материалы под станцией и активирует станцию.
2. Позиционирующий цилиндр: датчик обнаружения обнаруживает, что материал находится под станцией, цилиндр позиционирует материал;
3. Исходное положение бутылок: Переключатель является отметкой завершения действия станций и действия поворотной плиты;
4. Достижение положения бутылок: позиционный цилиндр завершает достижение бутылок.
5. Насадки пресс-цилиндра: вставьте насадки в бутылки;
6. Насадки нажимают на исходную точку: насадка отступает в исходную точку;
7. Достижение сопла: определите, достигло ли сопло наполнения бутылки или нет

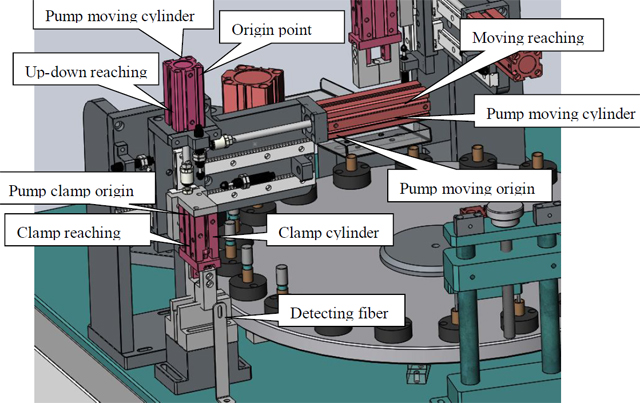

Станция прессования насосов

1. Переключатель обнаружения станции бутылок: обнаружение материалов под станцией и активация станции;
2. Позиционирующий цилиндр: датчик обнаружения обнаруживает, что материал находится под станцией, цилиндр позиционирует материал;
3. Исходное положение бутылок: Переключатель является отметкой завершения действия станций и действия поворотной плиты;
4. Зажимной цилиндр: зажим насоса;
5. Происхождение зажима: Зажим в свободном положении;
6. Зажимное устройство достигает: Бутылки достигают станции;
7. Детектор достижения насоса: вибрационная чаша направляет внутреннюю заглушку в желоб, а затем определяет, правильно ли установлена внутренняя заглушка, чтобы активировать следующее действие;
8. Цилиндр насоса: возьмите и установите насос;
9. Горизонтально перемещающийся цилиндр насоса: поместите зажатый насос на верхнюю часть бутылки в поворотной пластине.

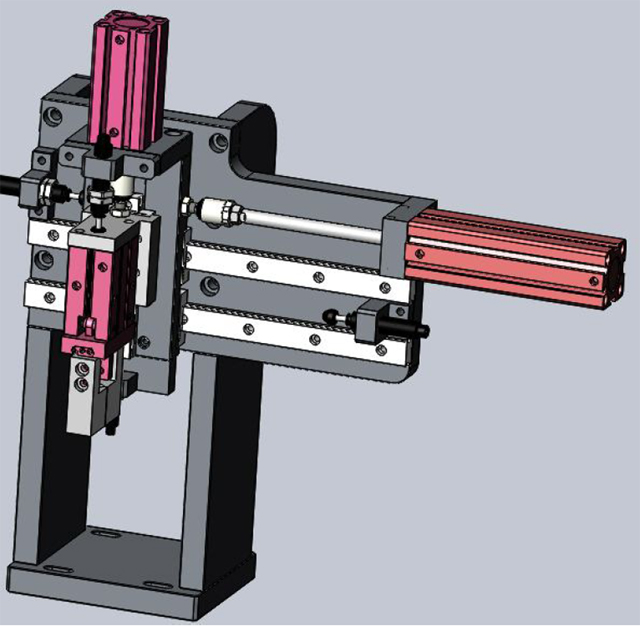

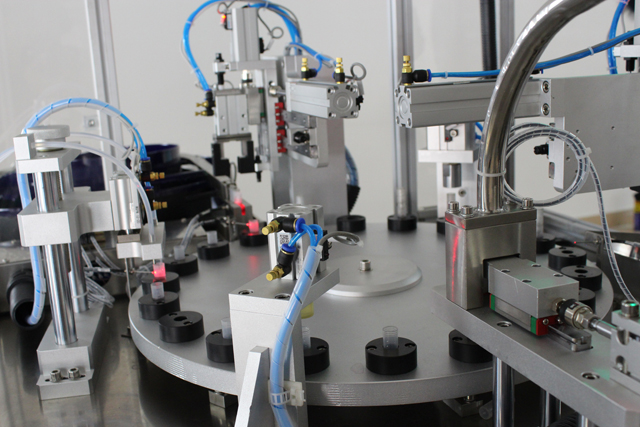

Выходная станция

Тот же принцип работы, что и у вышеупомянутой насосно-прессовой станции;

Обслуживание

1. Необходимо проверять и обслуживать машину, чтобы продлить срок ее службы и оптимизировать ее работу;

Техническое обслуживание рабочей машины должно проводиться каждые три месяца; Подшипники и зубчатая передача должны быть смазаны консистентной смазкой; Смазку следует выполнять периодически; Масло для направляющих скольжения (N68) должно быть добавлено в такие детали, как возвратно-поступательный механизм или подъем, два раза в день; Автомобильное масло (N68) должно быть добавлено во вращающиеся или качающиеся части; Каждые полмесяца добавляйте смазку в паз кулачка; Каждый месяц один раз в масляную форсунку, добавляя смазку;

2. Никогда не используйте металлические инструменты для ударов или соскабливания поверхностей, где склеивание скопилось на деталях, таких как компоненты или формы.

3. Если машина не работает в течение длительного времени, добавьте смазку для смазки таких деталей, как трансмиссия или подшипники; также обработайте машину водонепроницаемым средством.

4. Никогда не кладите на машину какие-либо предметы, чтобы не повредить ее.

5. Периодически очищайте внутренние компоненты от пыли, а также проверяйте все винты и затягивайте все ослабленные винты.

6. Проверьте винты в клеммах для проводки в определенное время и убедитесь, что винт закреплен;

7. Проверьте, нет ли ослабленных участков на протянутом пути проводки от электрических коробок. Если часть слишком ослаблена, закрепите винт, чтобы избежать истирания или повреждения изоляционного слоя, что может привести к утечке тока;

8. Проверяйте изнашивающиеся накладки и вовремя меняйте поврежденные;

Упаковка и транспортировка

Никогда не кладите машину горизонтально или вертикально; Разберите ножку машины и закрепите всю машину на дне ящика. Машина должна оставаться неподвижной в ящике, не должна шататься из ящика и не должна трястись во время транспортировки;

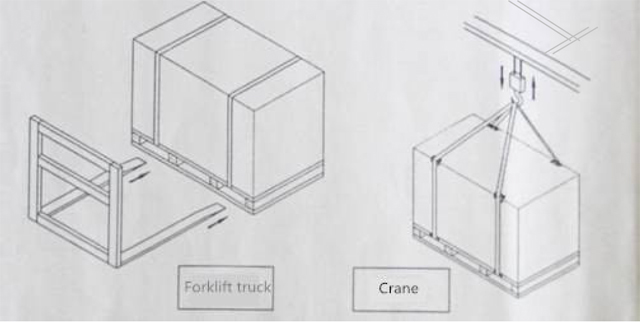

Упаковка машины должна быть нейтральной; При перемещении машины используйте вилочный погрузчик или кран и перемещайте машину снизу в устойчивом движении; Обратите внимание на иллюстрацию на рисунке ниже; при подъеме и повороте машины кран не должен касаться машины. Закрепите машину 4 болтами M16X200, затем соедините краны и болты для подъема и поворота машин. Между тем, чтобы смягчить защитные объекты под машиной. Используйте распорку для устойчивого подъема, если необходимо (показано ниже на рис.)

Перед распаковкой ящика проверьте, нет ли на ящике каких-либо повреждений; Если на ящике есть какие-либо повреждения, не открывайте ящик и немедленно свяжитесь с транспортной компанией; Откройте ящик под пристальным вниманием работников службы доставки и запишите процесс;

Что касается безопасности, расстояние от земли до вилочного погрузчика должно быть менее 1 м; при использовании крана для перемещения машины расстояние должно составлять от 2 до 2,5 метров.
