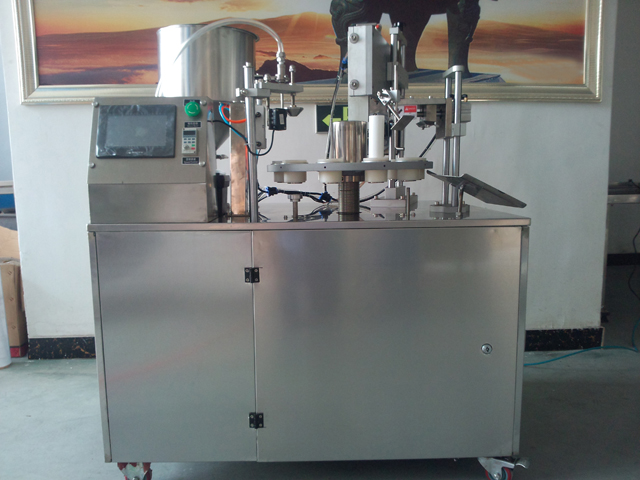

Машина для ультразвуковой запайки тюбиков фармацевтической и косметической продукции

• Модель: ВК-ТФС-006У
• Напряжение: 220В/50Гц/60Гц
• Производительность: 20-30шт/мин
• Размеры: 1090x1250x1680 мм (Д*Ш*В)
• Вес: 270 кг
• Объем наполнения: 10-300 мл
• Диаметр трубки: 10–60 мм
• Мощность: 2,0 кВт -3,3 кВт
• Точность: ±1%
• Материал: Нержавеющая сталь 304
• Управление: система управления ПЛК

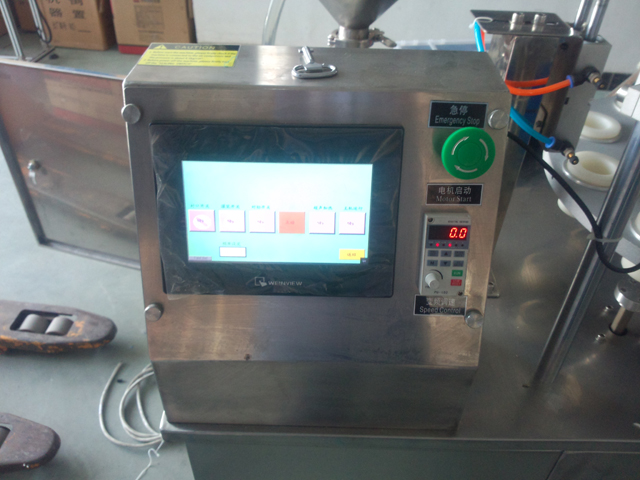

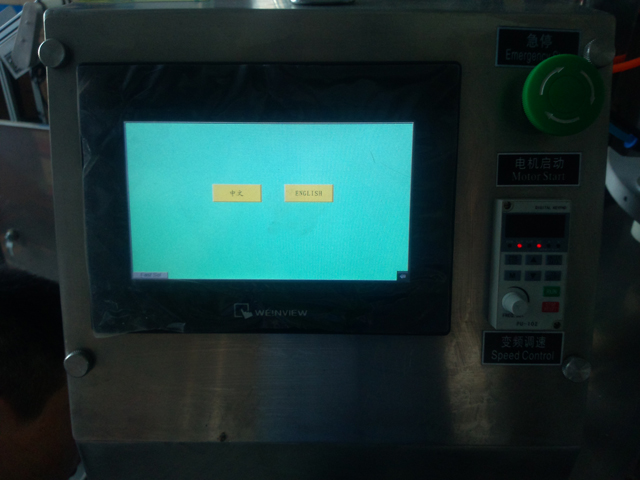

• Дисплей: Сенсорный экран
• Высота трубы: 2-200(мм)

Посмотреть видео

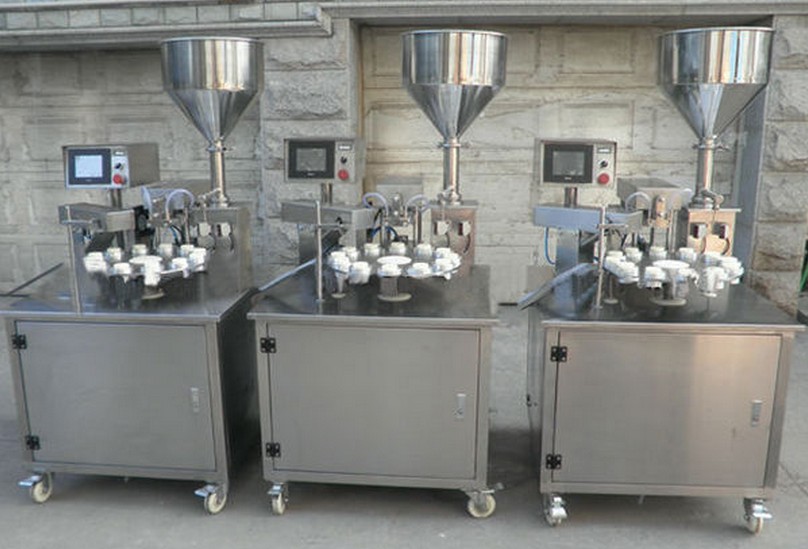

Полуавтоматическая машина для наполнения и запечатывания специально разработана для продуктов, которые имеют небольшое количество и специальный диаметр тубы. Машина имеет преимущество высокоскоростной машины для наполнения и запечатывания, с высокоавтоматизированной работой и работает плавно. Она может автоматически наполнять тубы, запечатывать, резать и печатать дату. Уникальная одноголовочная конструкция легче чистить. Более удобна для изменения размера и более проста в управлении. Подходит для медицинских кремов, зубной пасты, косметики, клея, адгезива, кетчупа и художественной палитры, особенно.

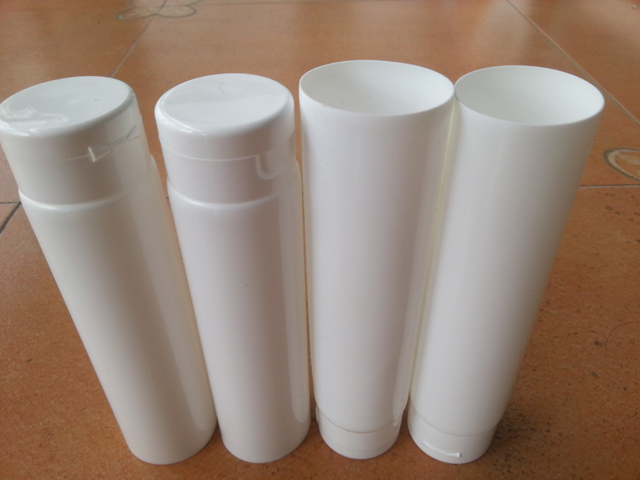

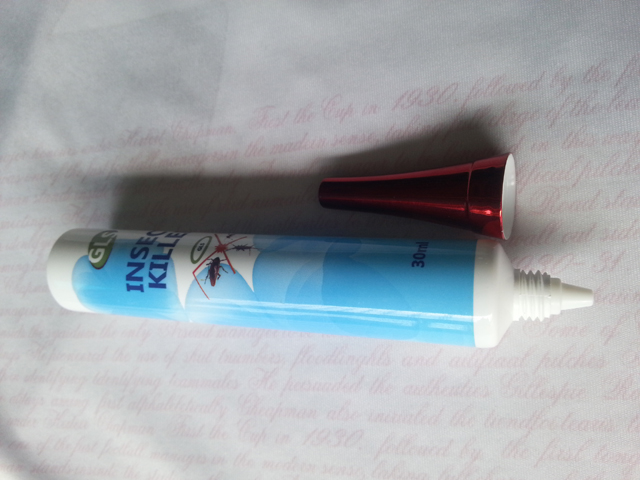

Образцы трубок

Принцип работы

Машина управляется ПЛК и сенсорным экраном, используется 12 одинаковых станций, пластиковый шланг по очереди на трубе, маркировка, заполнение, запечатывание, резка и извлечение из трубы. Вставьте пластиковый шланг в гнездо, включите функциональный переключатель, нажмите кнопку запуска, машина начнет периодическую работу под управлением ПЛК: вращающееся начало против часовой стрелки рабочей станции, остановите вращающееся колесо после установки на место, затем на трубе, маркировка, заполнение, запечатывание, резка и работа корпуса трубы (примечание: механизм заполнения и запечатывания соответственно оснащен инфракрасным датчиком обнаружения, должен быть обнаружен при условии, что пластиковый шланг будет работать).

Когда каждый конец работы, каждое агентство сбрасывается. На одном конце рабочего цикла, следующий рабочий цикл, цикл. После рабочего цикла пластиковый шланг с вращающимся движением переходит на следующую станцию, соответственно.

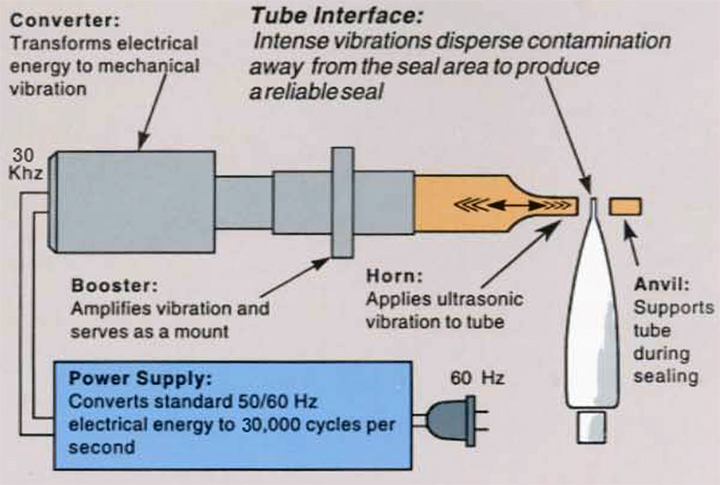

Как работает ультразвуковая герметизация

Ультразвуковой запайщик труб предназначен для установки практически на все типы разливочных машин. Когда трубка продвигается к станции ультразвуковой запайки труб, переключатель замыкается, чтобы инициировать цикл сварки. Воздух направляется в цилиндры для продвижения сварочной наковальни и ультразвукового рупора к центральной линии трубки.

Трубка закрывается на заданный зазор и удерживается для подачи звуковой энергии.

Ультразвуковой источник питания принимает электрическую энергию частотой 50/60 Гц и преобразует ее в 30 000 циклов в секунду с помощью генератора мощности.

Эта высокочастотная электрическая энергия подается на преобразователь, который преобразует электрический ток в высокочастотные механические колебания.

Звуковая энергия заставляет рупор вибрировать относительно конца трубки с частотой 30 000 циклов в секунду.

Интенсивная вибрация рассеивает любые загрязнения из зоны уплотнения и генерирует тепло, необходимое для склеивания материала.

Затем подача энергии прекращается, и трубка остается закрытой в течение короткого времени (обычно от 0,05 до 0,150 секунды).

Затем трубка переходит на следующую станцию на линии розлива. Обычно время цикла составляет от 45 до 80 единиц в минуту, в зависимости от диаметра и материала трубки.

Функции

Пластиковый шланг пропускается через трубку, маркируется, наполняется, запечатывается, отрезается и вынимается из трубки, завершается работа по упаковке на машине.

• Машина для наполнения и запайки туб с ультразвуковой технологией и системой управления с сенсорным экраном
• Крышки и облицовка выполнены из нержавеющей стали марки 304, соответствуют стандарту GMP.
• Контактные детали из нержавеющей стали SS 304
• Положительный наполнительный патрубок. Пневматическая система отсечки. (Чтобы избежать проблемы с хвостом)
• Без трубки, без заполнения / Без трубки, без герметизации. Внутренний нагрев трубок горячим воздухом и внешнее охлаждение для предотвращения вмятин при герметизации управляются с помощью сенсорного экрана ПЛК.
• Индексатор Фергюсона

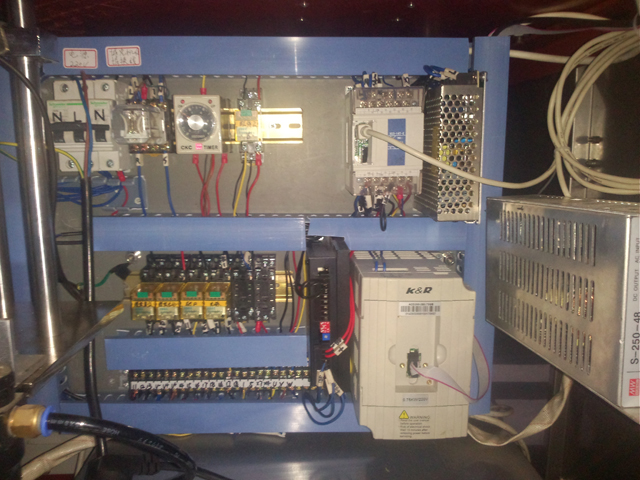

• Панельная коробка, к которой легко получить доступ
• Пакетное кодирование с обеих сторон, максимум 12 символов.
• Объем заполнения от 5 мл до 200 мл. со сменными насосами. От 3 мл до 30 мл, от 30 мл до 100 мл и от 100 мл до 250 мл.
• Диаметр трубки: мин. 10 мм – макс. 50 мм.
• Производительность от 1600 до 2200 труб в час.
• Счетчик трубок
• Легко регулируемая уплотнительная головка

Основные технические параметры

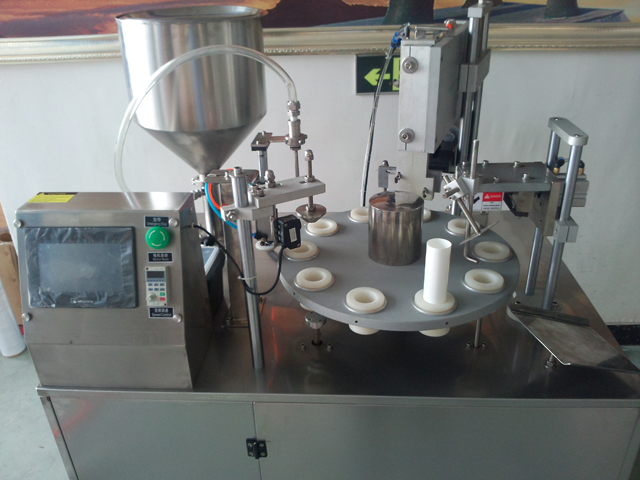

Подробные фотографии

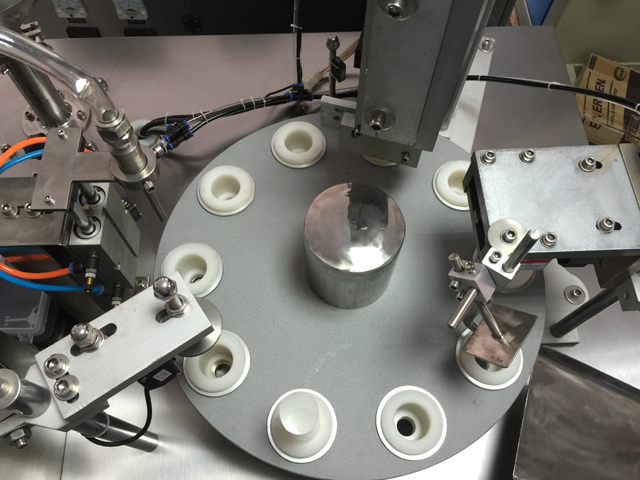

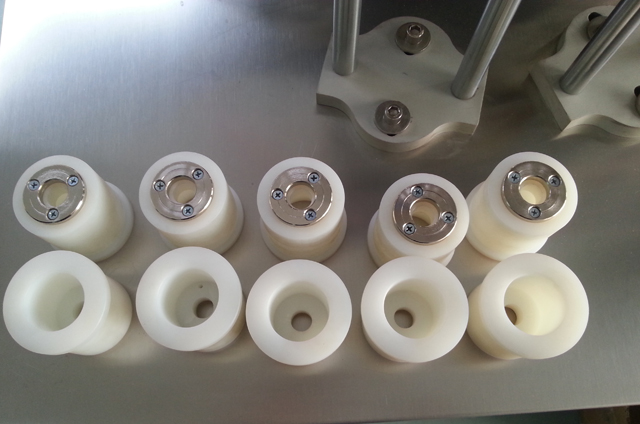

Держатель трубок для наполнения ультразвукового запаивающего оборудования

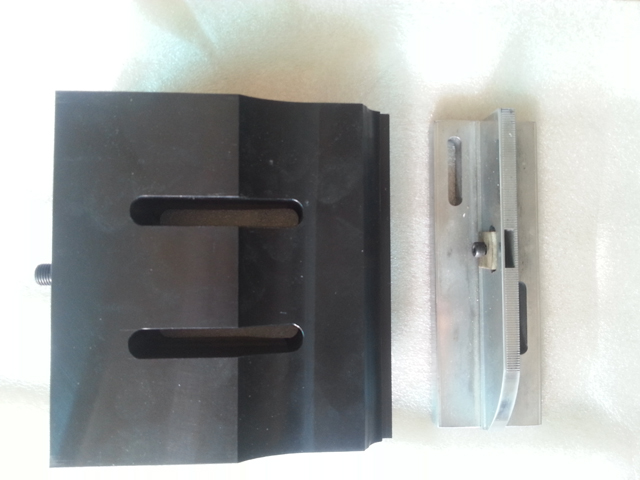

Форма для шланга для запасного резака

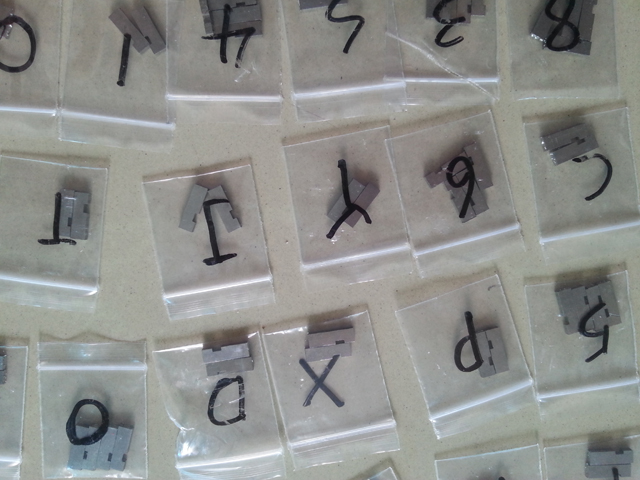

Буквы для кодирования даты

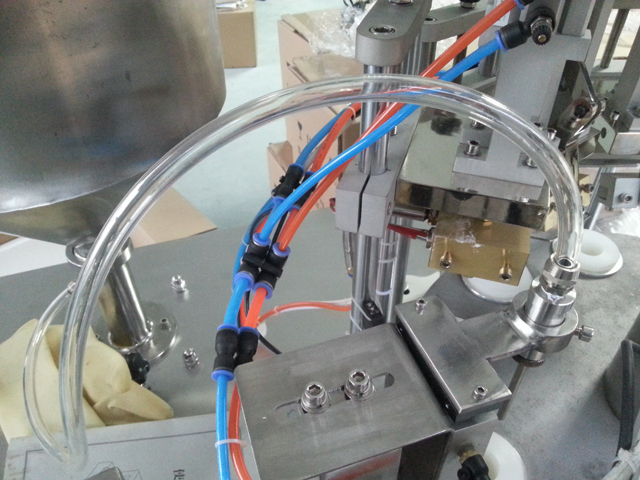

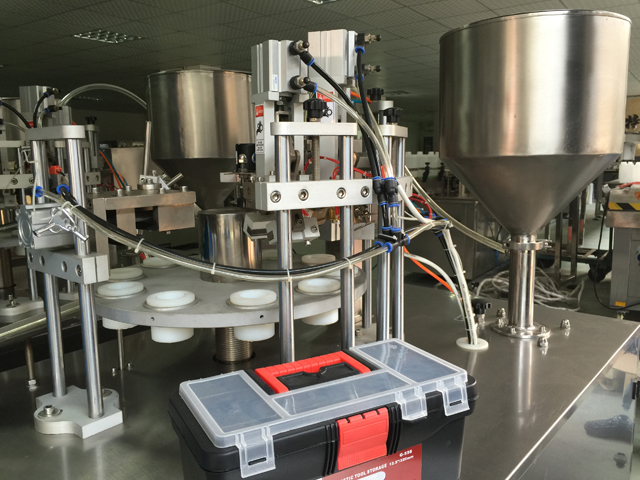

Пневматическая часть крупным планом на высокотехнологичном ультразвуковом упаковочном оборудовании для наполнения:

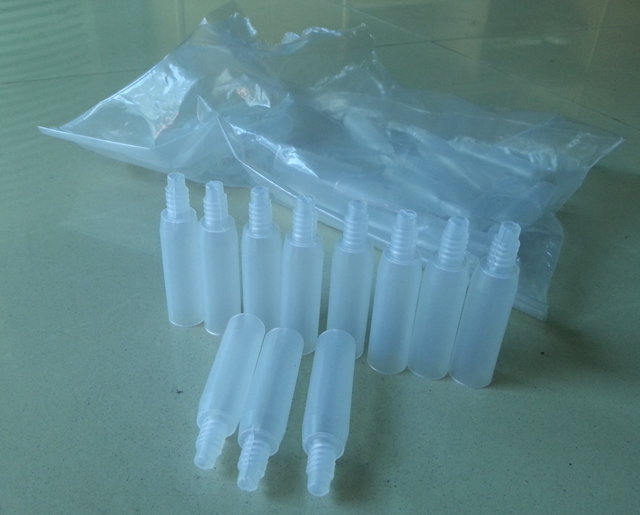

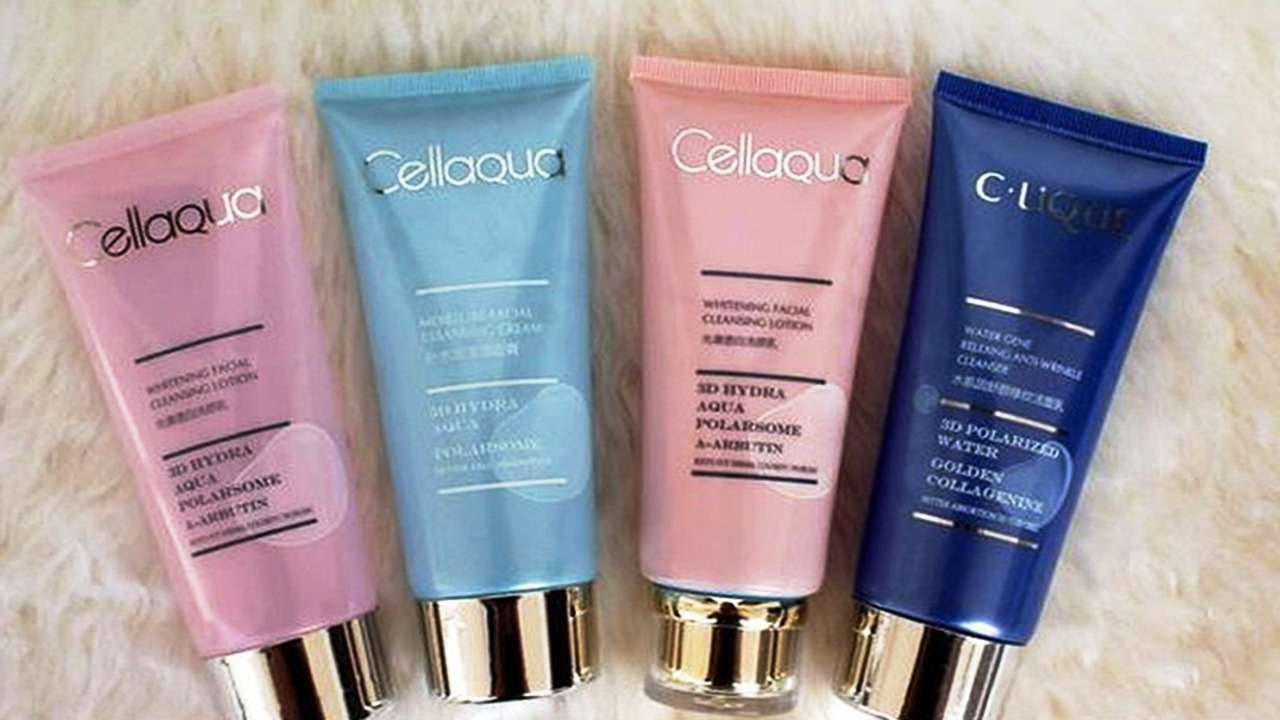

Образцы ультразвуковых запайщиков трубок для пластиковых трубок:

Упаковка в ящики без фумигации для ультразвуковой запайочной машины для наполнения туб

Гарантия: На все машины предоставляется гарантия сроком на 1 год. (Гарантия не распространяется на проблемы, возникшие в результате несчастных случаев, неправильного использования, неправильного применения, повреждения при хранении, небрежности или модификации оборудования или его компонентов. Гарантия также не распространяется на легко ломающиеся запасные части.)

Установка: После того, как машина прибудет на ваш завод, если вам нужно, наш техник приедет к вам, чтобы установить и протестировать машину, а также обучить вашего рабочего для работы на машине (время поезда зависит от вашего рабочего). Расходы (авиабилеты, питание, гостиница, плата за проезд в вашей стране) должны быть за ваш счет, и вам нужно заплатить технику 150 долларов США в день. Вы также можете приехать на наш завод, чтобы пройти обучение.

После службы: Если у вас возникли проблемы с машиной, наш техник приедет к вам, чтобы как можно скорее ее починить. Стоимость должна быть на вашем счете (как указано выше).
