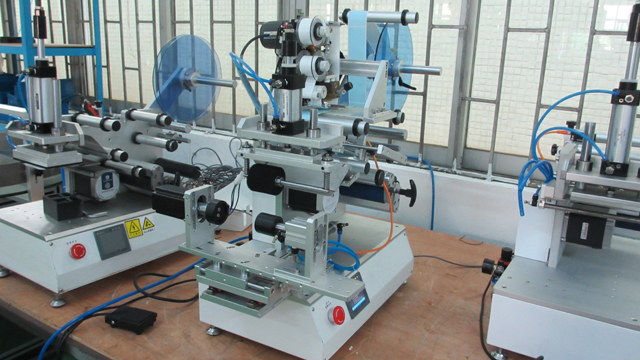

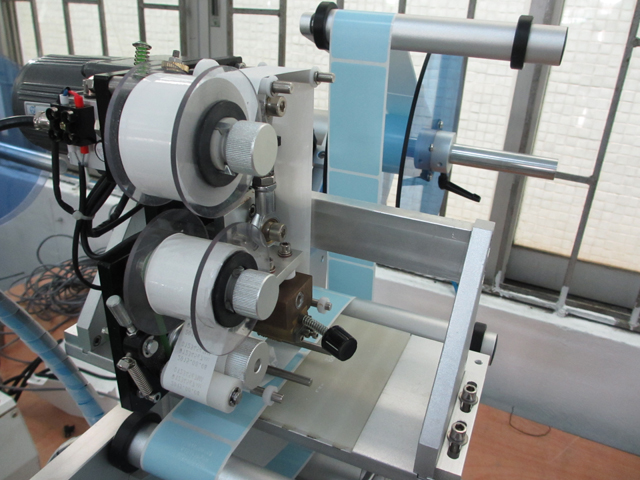

Пневматическая этикетировочная машина для плоских квадратных и круглых бутылок с кодером

• Длина наклеиваемой этикетки: 10 мм~150 мм
• Ширина наклеиваемой этикетки: 10 мм~150 мм
• Внутренний диаметр рулона бумаги: 40 мм или 76 мм
• Внешний диаметр рулона бумаги: φ≤250 мм
• Температура в помещении: -10°С ~40°С
• Влажность в помещении: 35~85﹪
• Электропитание: 220В,50Гц
• Габаритные размеры: 550*550*650 (Д*Ш*В)
• Вес: 78 кг

Инструкция по эксплуатации оборудования на рулонной этикетировочной машине:

Модель устройства：VK-T805

Название: полуавтоматическая этикетировочная машина для плоских и круглых бутылок

Обстоятельства эксплуатации рулонной этикетировочной машины

1. Использование данного устройства строго запрещено в следующих условиях:

2. Убедитесь, что розетка и интерфейс источника питания находятся в тесном контакте, в противном случае неплотные контакты могут привести к возникновению пожара.

3. Не ставьте тяжелые предметы на шнур питания. Поврежденный шнур питания может привести к поражению электрическим током или возникновению пожара.

4. Перед чисткой или нанесением антикоррозионного масла обязательно отсоедините кабель питания от устройства, в противном случае существует опасность возгорания и повреждения оборудования.

5. Не используйте незакрепленную или поврежденную розетку, так как это может привести к поражению электрическим током или возгоранию.

6. Используйте правильное заземление. Использование розетки без заземления может привести к поражению электрическим током и повреждению оборудования.

7. Не мочите руки, прикасаясь к розетке, иначе возникнет риск поражения электрическим током.

8. При использовании мобильного устройства убедитесь, что шнур питания отключен от источника питания, в противном случае существует риск возгорания и повреждения оборудования.

9. При использовании устройств, соответствующих стандарту напряжения/тока, работа без соответствующих напряжений/токов может привести к риску поражения электрическим током, возгорания или повреждения вашего оборудования.

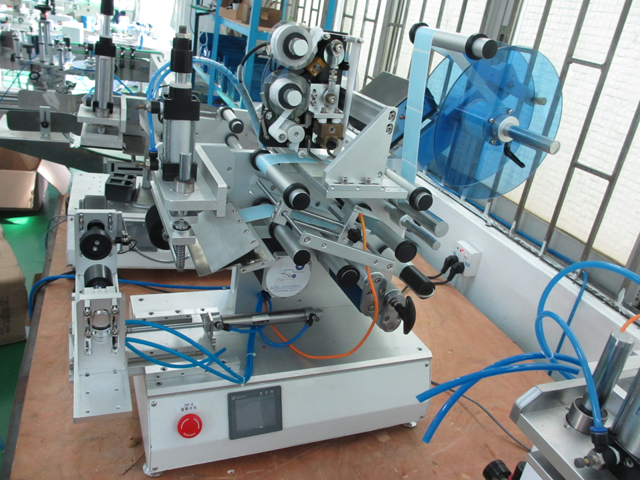

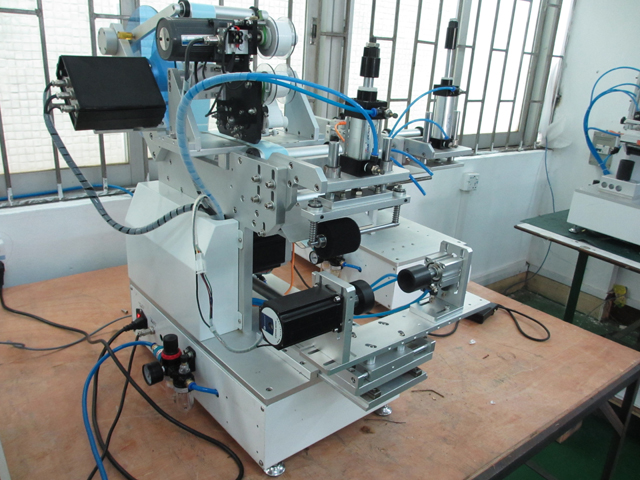

Этикетировочная машина VK-T805

Представление этикетировочной машины

Этикетировочная машина — это автоматическое нанесение этикетки на поверхность продукта, краткое название автоматического устройства, оно может заменить ручную маркировку, повысить эффективность и качество производства. По степени автоматизации можно разделить на ручные этикетировочные машины, полуавтоматические этикетировочные машины и автоматические этикетировочные машины; по форме продукта можно разделить на этикетировочные машины для круглых бутылок, этикетировочные машины с частичной окружностью и этикетировочные машины для бутылок специальной формы; по этикетированию и размещению продукта можно разделить на вертикальные и горизонтальные этикетировочные машины.

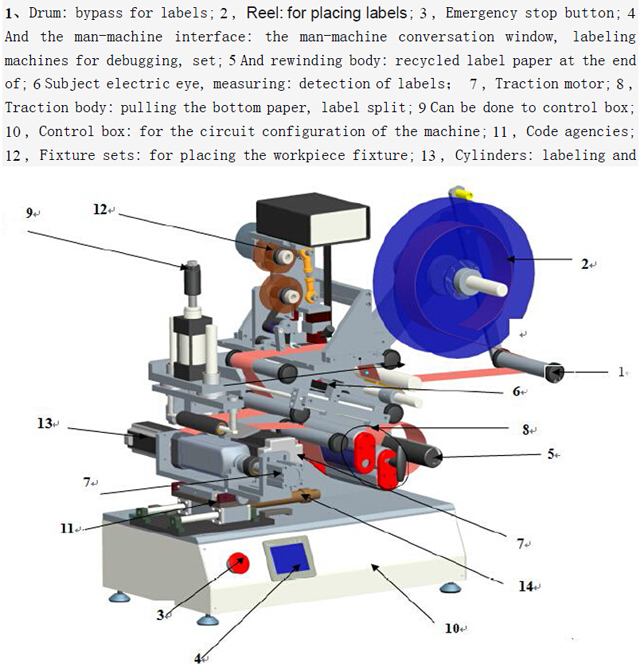

Пояснение к чертежу модели VK-T805:

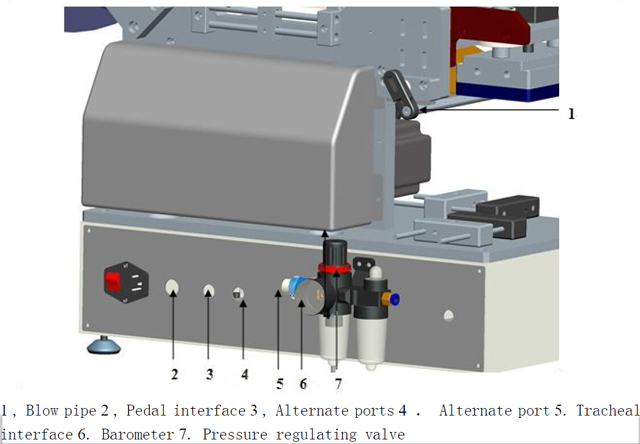

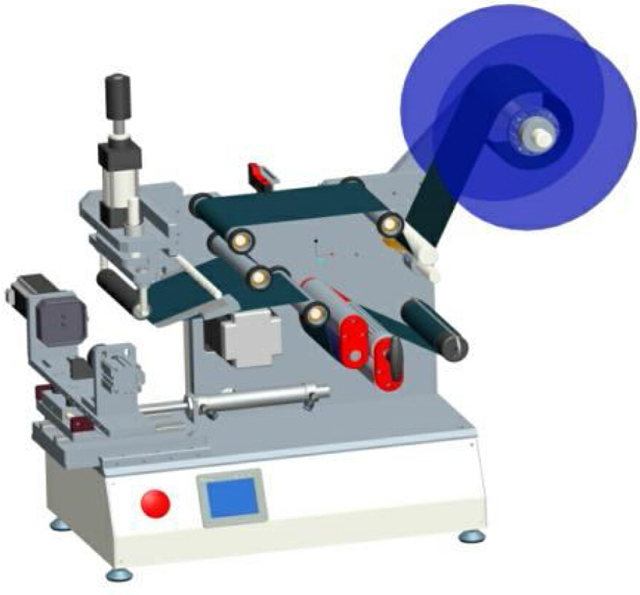

Задняя часть машины

Технические параметры:

1. Длина наклеенной этикетки: 10 мм~150 мм

2. Наклейте этикетку шириной: 10 мм~150 мм.

3. Внутренний диаметр рулона бумаги: 40 мм или 76 мм.

4. Внешний диаметр рулона бумаги: φ≤250 мм

5. Температура в помещении: -10°С ~40°С

6. Влажность в помещении: 35~85﹪

7. Электропитание: 220В, 50Гц

8. Габаритные размеры: 550*550*650 (Д*Ш*В)

9. Вес: 78 кг.

Область применения

1. Широко используется в пищевой, фармацевтической, косметической, электронной и других отраслях промышленности.

2. Для полуфабрикатов или готовых изделий с печатной и частично дуговой поверхностью полуавтоматической маркировки.

3. Он может маркировать как плоские, так и круглые, овальные и бутылки других форм (см. образцы на фотографиях ниже):

Теория маркировки

1. Система передачи: двигатель, приводимый в действие ременной системой привода и принимающими устройствами, обеспечивает импульс для разделения этикетки, тем самым достигая отделения и переработки бумаги в конце этикетки.

2. Система управления: в этой машине используется комбинированное электрическое и газовое управление, электрические датчики (датчики) и ножной переключатель, передающий полученный сигнал на ПЛК в центральном процессоре в соответствии с заданной программой для обработки, тем самым реализуя функции снятия, всасывания, редактирования этикеток и подсчета.

Операционные процессы

Включите этикеткуУстановите исправленную этикетку с регулируемым электрическим глазомРегулировка этикетки

Включение/выключение

Включение питания:

1. Очистите и проверьте все вокруг машины на предмет отсутствия люфтов.

2. Промаркируйте и подключите шнур питания к задней части розетки блока питания, а выключатель рядом с розеткой питания должен быть открыт.

3. Подключите другой конец шнура питания к розетке переменного тока, напряжение которой составляет 220 В, 50 Гц.

4. Аварийный выключатель главной панели для открытия

5. Доступ газа высокого давления в отверстие (и подтверждение того, что переключатель открыт)

Неисправность:

1. В случае обычного использования вы можете подключить шнур питания к розетке переменного тока или напрямую нажать кнопку аварийной остановки.

Внимание!!!

2. Не прикасайтесь к шнуру питания или блоку питания влажными руками, это может привести к поражению электрическим током.

3. Не ставьте тяжелые предметы на шнур питания.

Проверьте корректировки

1. Метки «1» вокруг, в зависимости от метки на той стороне объема, в объеме внутри поверхностей следуют методу обхода диаграммы.

2. «2» зажимное тело, вокруг буя сначала отпустите, затем еще раз нажмите.

3. При наблюдении невооруженным глазом, обратите внимание на этикетку после «5» на доске для снятия, этикетка должна быть отделена так, чтобы находиться в положении эффективных долей всасывающей головки, как показано на предыдущем рисунке. Если это не так, этикетку необходимо грубо отрегулировать.

4. В сервисе «3» и «4» между метками для обнаружения электрического глаза, вокруг длинного с этикеткой необходимо проверить, когда отверстие слота магического глаза, чтобы проверить, может ли электрический глаз обнаруживать изменения между меткой и этикеткой, для получения дополнительных настроек электрического глаза см. раздел «Настройки электрического глаза».

5. После окончания тягового органа «6» мы должны строго в соответствии с формой «S» вокруг закона и «Т»-образной ручкой плотно обозначить статус, в противном случае это приведет к тому, что ставка не будет разрешена или не сможет вытянуть конец ремня.

6. «7» для намоточного корпуса, оси и круглых черных стальных зажимов для действий, конец зажима для скрепки.

Исправлено

1. После завершения вышеперечисленных действий, на панели переведите кнопку «автоматический / ручной» в положение «вручную», убедитесь, что питание подключено и включено, а затем нажмите переключатель «толчковый режим», тягой потяните нижнюю бумагу примерно на 0,5 метра, это предназначено для того, чтобы освободить нижнюю бумагу и правильно ее протянуть.

2. Когда нижняя бумага автоматически откорректируется, мы отрегулируем все ролики на ограничительном круге, ссылка показана на предыдущей схеме, переместите ограничительный круг по обеим сторонам бумаги.

Двигайте электрический глаз

1. На поверхности кнопки «Автоматически / Вручную» установите значение «Ручной», затем нажмите переключатель «толчковый» и следите за тем, чтобы невооруженным глазом можно было наблюдать за отделительной доской, так чтобы этикетки выходили за пределы полосовых панелей на 0–1 мм.

2. Затем переместите электрический глазок проверки этикеток, поместите между этими бирками и этикетками конец бумаги, обратите внимание на индикаторы электрического глаза проверки, когда электрические глазки обнаружения перемещаются от этикетки или от конца бумажных этикеток, индикаторы будут переключаться между включенным и выключенным состояниями.

Размеры на схеме выше, убедитесь, что всасывающая головка находится на расстоянии 0,5~1 мм от полосовых панелей, вы можете ослабить винты, чтобы отрегулировать

Таким образом, вы можете обеспечить плавный переход всасывающей головки в положение этикетки. (Обычно это положение хорошо отрегулировано)

Внимание!!!

1. Подтвердите нажатие ремня и сброс запорных устройств, в противном случае это приведет к тому, что ставка будет неточной.

2. Проверяет, есть ли у тестового электрического глаза, в противном случае это приведет к непрерывной метке.

3. Проверьте систему привода на предмет зажима, в противном случае нижняя бумага не будет протягиваться.

Набор волшебных глаз

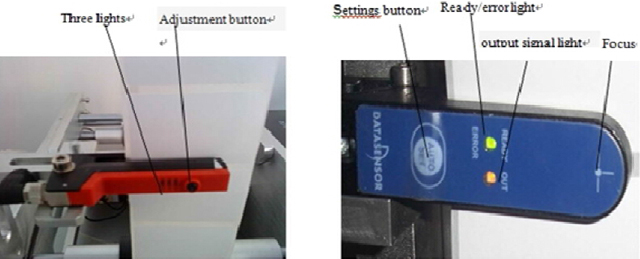

Маркировка электрического глаза (здесь приведены только в качестве иллюстрации и не означают, что клиенты приобрели конфигурацию модели)

Слева для Германии Dr easy logging GS-63 Electric eye, справа для Италии pedicle SR21-IR Electric eye. Они обычно используются для обнаружения меток. Вот их методы регулировки

1, Dr easy logging GS-63 Электрические регулировки глаз:

Обоснование: для определения зазоров между этикетками в зависимости от толщины. (Свет проникает туда, где нет этикетки, а без проникновения есть этикетки для определения) применяется к определенной толщине бумажных этикеток или других этикеток

Инструкции по использованию ручки: Зеленый свет: индикатор питания

Желтый свет: для идентификации индикаторов состояния (желтый свет горит, есть выходной сигнал)

Кнопка «Настроить»: настроена для обнаружения меток с различными настройками

Сначала все этикетки через волшебный глаз, как на следующей схеме: Если вы потяните этикетки, желтые огни в зазоре между этикетками и этикеткой горят, есть этикетка выключена, вы не можете сбросить, вы можете напрямую использовать. Когда желтый свет горит постоянно или часто подтверждается случаем, вам нужно сбросить электрический глаз. Установите следующим образом: сначала этикетки показаны через волшебный глаз U-образного желоба, есть этикетки, помещенные в электрический глаз внутри слота, нажмите и удерживайте кнопку регулировки в течение 3 секунд, вы можете увидеть, как электрический глаз мигает желтыми огнями, Затем отпустите кнопку, где нет этикетки (только этикетка конца бумаги), помещенная в слот волшебного глаза, нажмите и удерживайте кнопку регулировки в течение 8 секунд, а затем отпустите кнопку в этой точке, настройка завершена. Этикетки электрические глаза втягиваются в бак, вы можете увидеть, что есть этикетки желтые огни выключены, зазор офисов в этикетке с этикеткой, желтые огни горят.

Италия педикюр SR21-IR Электрическая регулировка глаз:

Принадлежащий к электрическому глазу Groove, через количество проникающего света сила различения не имеет меток, применяет бумажный материал и этикеточный материал в конце другой этикетки.

Принцип обнаружения: электрическая сторона глаза Groove испускает световые лучи, чтобы получить их с другой стороны, когда промежуточные метки получают количество света, измененное, устанавливая пороговые значения, нет меток для идентификации.

Метод установки

1) Когда «готово», когда светится, электрический глаз фокусирует метку в середине, потяните метки вперед и назад, например, изменится выходной сигнал, электрический глаз находится в рабочем состоянии, его можно использовать напрямую.

2) Коротко нажмите кнопку автоматической настройки, загорятся зеленый и желтый индикаторы, электрический сигнал средней интенсивности, в это время несъемные этикетки не снимаются, пока зеленый индикатор не начнет быстро мигать.

3) Когда зеленый свет мигает, когда носитель находится во втором месте фокусировки магического глаза.

4) Короткое нажатие кнопки «AUTO SET». Зеленый индикатор погаснет. Электрический глазок улавливает второй тип сигналов носителя, в это время несъемные этикетки остаются включенными, пока зеленый индикатор не загорится.

5) Перемещаем метки, в двух локальных средах разложения выходной сигнал горит, магический глаз установлен.

6) «ГОТОВ» Твердый, волшебный глаз, чтобы использовать объект, вы можете переключать два носителя.

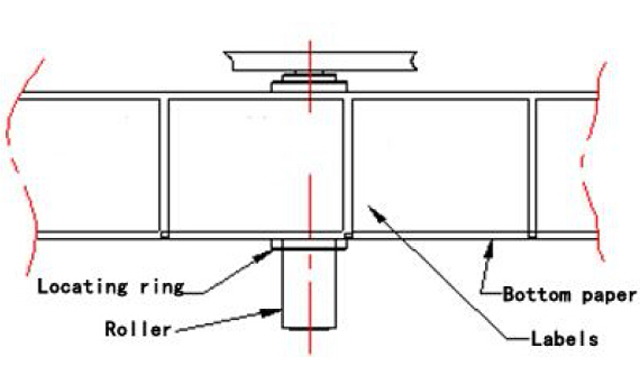

Отрегулируйте положение этикетки

1. Сначала контейнер на рисунке «С», а затем попробуйте придерживаться, расположения постов наблюдения и пройти корректировку «А» и «В» деятельности офисного блока, настроенного на соответствующее местоположение.

2. После соответствующей регулировки винты сиденья необходимо закрепить, чтобы они не ослабли.

3. D Встроенный тестовый электрический глаз, используемый для бесплатного тестирования продукции. Через коробку обратно на педаль / Статус запуска измеряемого объекта для регулировки этикетировочной машины.

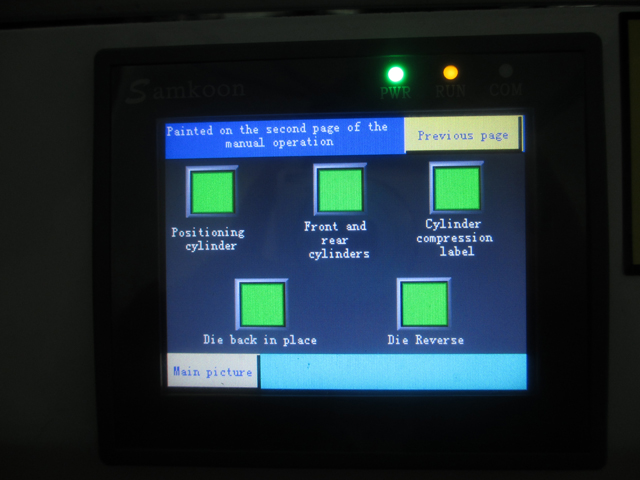

Ручное управление

1. Прежде всего, необходимо переключить «Ручной / Автоматический режим» в руководстве, а затем объединить с «переключателем» для использования.

2. Ручное управление, используемое при отладке, для корректных меток

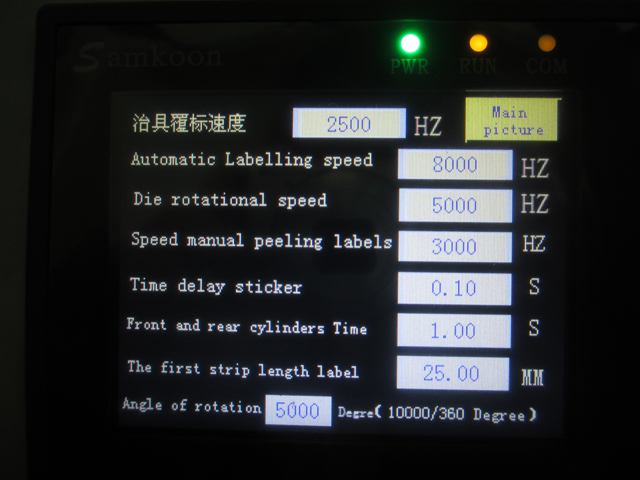

Автоматизированные действия

1. Прежде всего, необходимо перевести переключатель «Ручной/Автоматический» в автоматическое состояние, а затем объединить его с «педальными переключателями».

2. Автоматизированные действия, используемые при отладке, в том числе маркированные и помеченные.

Измерение электрических корректировок глаза:

1. Электроглаз серии FX-301 подключен правильно:

Волшебный глаз должен гарантировать, что может быть использована правильная установка измерения, метод подключения для подключения, как показано на следующем рисунке, «внутрь» непрерывная черная линия, «снаружи» даже серебряная линия.

2. Принцип обнаружения электрического глаза:

Электрические глаза различают объекты в зависимости от количества отраженного света. Электрические глаза выдают световые объекты, объект отражает определенное количество света обратно в глаза, когда объект отражает количество света, которое достигает установленного значения, сигнал электрического глаза изменяется, он подает сигнал в систему управления.

3. Состояние переключателя:

Кнопка «Режим/Отмена», зеленый свет в режимах «Запуск», «Обучение», «ADJ», «L/D», «TIMER», «PRO» переключают между несколькими документами, указывая на различные рабочие состояния.

• «Run» представляет собой государственный пробег;
• «Преподавательский» статус преподавателя;
• «ADJ» для корректировки статуса;
• «L/D» для статуса сигнала подъема;
• Нажмите кнопку «PUSH» для подтверждения, переключитесь влево-вправо для точной настройки функции.

4. Набор волшебных глаз:

4.1 При отсутствии продукта на рабочей станции откройте электрический усилитель с прозрачной крышкой, нажмите клавишу «Режим/Отмена», переключитесь в документ «Обучение», цифровое поле отобразит значение, это значение будет пустым сигналом, числовая стабильность, нажмите «НАЖАТЬ» для подтверждения.

4.2 Затем поместите изделие на этикетировочную станцию, закройте левое положение, соблюдая положения, отрегулировав положение позиционной планки так, чтобы достичь положения этикетки на изделии.

4.3 Положение этикетки при регулировке. Видно цифровое поле, отображающее числовое значение, это значение, когда продукт обнаруживает сигналы, например, «1900», стабилизируется, нажмите «PUSH» для подтверждения. После завершения цифровое поле дисплея показывает ХОРОШИЕ советы. (Вы можете нажать «mode/cancel», чтобы вернуться в «run», может быть запущен)

4.4 Перенесено в документ "ADJ", отображает числовое поле отображения = пустой сигнал (пульс - пустой сигнал)/2, системные значения по умолчанию для порога, значение сигнала больше критического значения, по умолчанию это объект, меньше критического значения, по умолчанию это нет объекта. Сигнал обратной связи на ПЛК, выдает соответствующие директивы. Пороги можно регулировать с помощью переключения влево-вправо "PUSH" левой и правой клавиш, увеличивать или уменьшать значение, изменять порог. (Обычно не требует регулировки), затем нажмите "PUSH" для подтверждения.

4.5 Клавиша «Режим/Отмена» возвращает в состояние «запуск» (после завершения настройки для любого возврата в состояние «запуск»)

4.6 Закройте прозрачную крышку, поставьте точку.

4.7 Когда продукт размещен на станции маркировки, электрический глазок обнаруживает измерительный сигнал, обратная связь с ПЛК, ПЛК выдает директиву, этикетировочная машина начинает свою работу.

Электронные компоненты управления

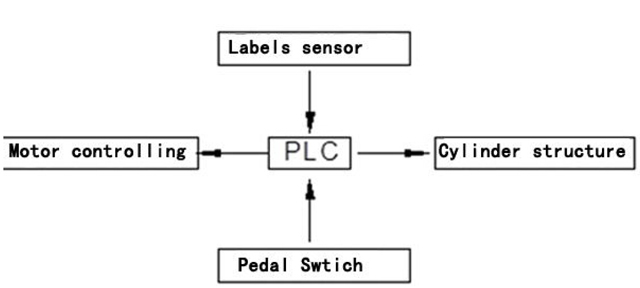

Система управления

Принцип: Этикетировочная машина основана на ПЛК, который получает сигналы и управляет системой. Как показано на рисунке выше, при нажатии на «педальный переключатель» педальный переключатель начинает посылать сигнал на ПЛК, а ПЛК обрабатывает его в соответствии с установленной программой, а затем запускает «систему управления двигателем» для реализации процесса снятия и подачи этикетки. В то же время «датчик положения этикетки» (также называемый электрическим глазом измерения этикетки) всегда будет обращать внимание на расстояние, которое проходит этикетка. Когда он входит на расстояние для обновления этикетки, «датчик положения этикетки» немедленно отправляет сигнал на ПЛК. Аналогично, ПЛК обрабатывает его в соответствии с установленной программой, а «система управления двигателем» отправляет сигнал остановки и запускает машину для всасывания этикеток и систему этикетирования для завершения снятия и наклеивания этикетки.

Распространенные неисправности и исключенные

Нестабильное положение маркировки

1. Оборудование под давлением может быть неплотно закреплено, что приводит к появлению маркировки с ослабленным креплением, а также к неточным результатам проверки электрического зрения.

2. Тяговый орган проскальзывает или неплотно прилегает, что приводит к разглаживанию нижней бумаги.

3. Придайте форму или положение, чтобы прилипнуть.

Еда на вынос

1. Прижимные ремни слишком тугие, что приводит к заметному снижению давления.

2. В автоматическом режиме работы отмечается без отклонения, исправляет и исправляет обратно.

Качество маркировки неудовлетворительное, имеются пузыри или складки.

1. Этикетка может быть слишком тонкой, закон о прилипании не распространяется на мягкие, тонкие прозрачные этикетки.

Оборудование не реагирует

1. Убедитесь, что линии электропередач исправны.

2. Подтверждено, что розетка передачи рядом с предохранителями цела, например, перегорела, замените

3. Может быть, ослаблена внутренняя проводка, ремонт профессионалов

Этикетка на конце правильного излома

1. Прижимные ремни слишком тугие, что приводит к заметному снижению давления.

2. Может маркировать конец некачественной бумаги или глубоко в зубах

Отказ или неисправность всасывающей головки, поведение, не соответствующее инструкции

1. Закупорено ли отверстие всасывающей головки, что приводит к недостаточному всасыванию (гарантия давления выше 0,7 МПа)

2. Неправильное направление продувки воздуходувной трубы, можно отрегулировать направлением перемещения и вращения.

3. Если нет этикеток, используйте прозрачную клейкую пломбу, чтобы уменьшить потерю всасывания.

Непрерывные этикетки

Электрический глаз настроен неправильно, переустановите электрический глаз

Сбор материалов переработанная бумага в конце свободного

В основном стареет приводной ремень, замените ремень на новый.

Изготовление этикеток

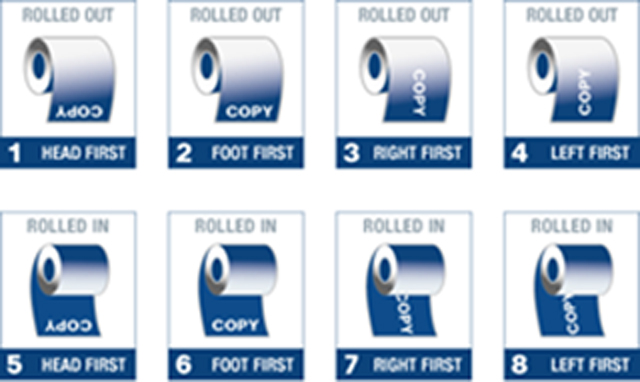

1. При изготовлении этикеток обратите внимание на направление вокруг буя.

2. Убедитесь, что магический глаз обнаруживает отверстия для посторонних материалов, перфорация бумаги не может быть оставлена на ночь, в противном случае электрический глаз не распознается, что приводит к появлению дубликатов этикеток.

3. Убедитесь, что этикетка и нижняя бумажная часть гладко разошлись.

Регулярное техническое обслуживание

1. При нормальном использовании оборудование можно проверять регулярно.

2. Оборудование для регулярной пылеподавления и антикоррозионной обработки.

3. Не используйте устройство в течение длительного времени, отключите питание и выполните работы по техническому обслуживанию.

Приложение

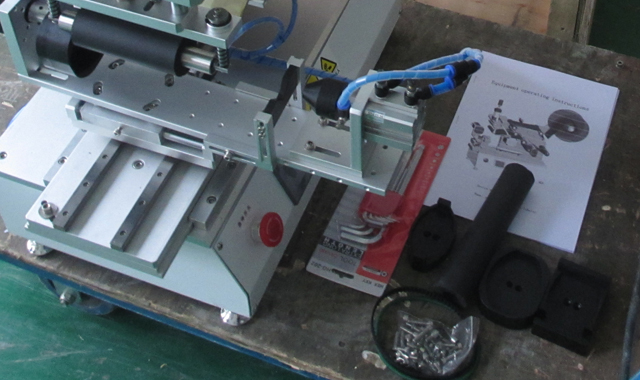

Данная маркировка стандартно включает в себя следующие принадлежности: инструкции по эксплуатации, шестигранные ключи, отвертку для регулировки проушины.

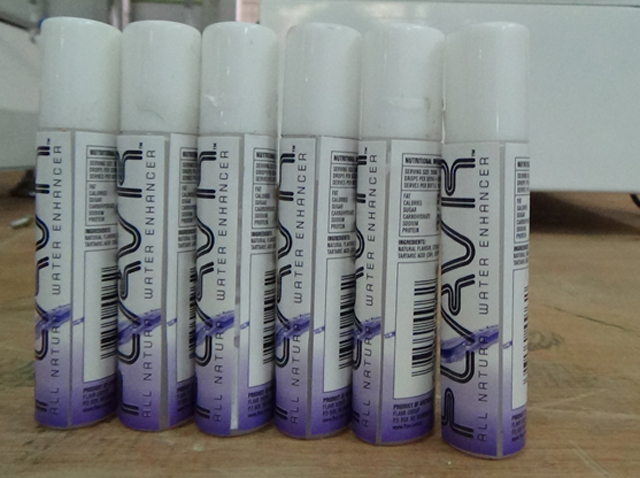

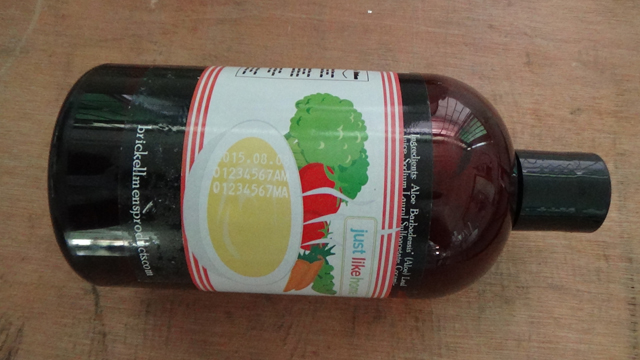

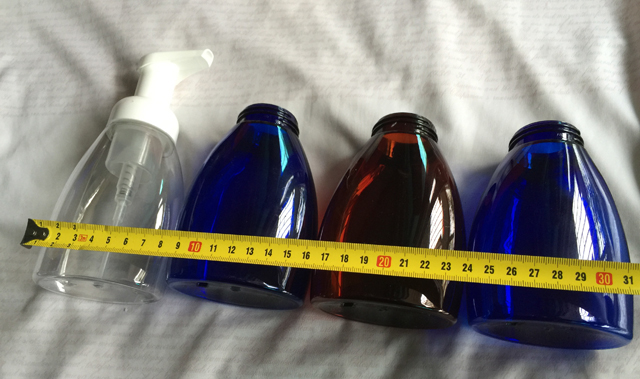

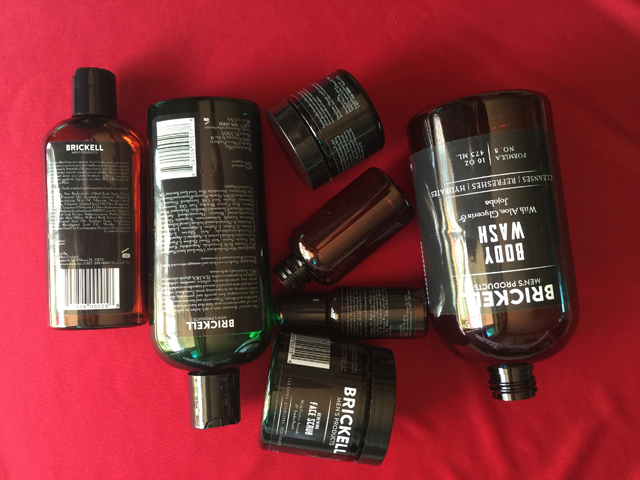

Образцы маркировки для бутылок разной формы:
