Машина для розлива и укупорки жидкостей для эфирных масел с сервоприводом
  • Модель: VK-MFC
  • Объем наполнения: от 1 мл до 150 мл
  • Способ наполнения: Перистальтический насос
  • Насадка для заправки: 2 комплекта
  • Способ укупорки: 2 серводвигателя
  • Электропитание: 115 В 60 Гц
  • Потребляемая мощность: 1,5 кВт
  • Ампер: 4.3А
  • Давление воздуха: 4-7 кгс/см2
  • Производительность: около 20~30 шт/мин
  • Вес: около 450 кг.
  • Габаритные размеры: 3500мм*3000мм*1700мм
Посмотреть видео

Машина для розлива и укупорки 2 в 1 в основном применяется для автоматической маркировки плоских или изогнутых поверхностей продуктов различной формы в таких областях, как медицина, бытовая химия, игрушки и продукты питания. Принятое высокоточное положение этикетирования подходит для маркировки продуктов различных размеров. Оно экономит трудозатраты и повышает точность и последовательность маркировки. Импортные электрические глаза и программируемый контроллер используются для управления маркировкой цилиндров; все открытые части изготовлены из нержавеющей стали, конструкционных пластиков и высокопрочного алюминиевого сплава, поверхность которого обработана анодным окислением, что обеспечивает коррозионную стойкость в соответствии со стандартом GMP.

Хорошая машина для розлива — это та, которая максимизирует выход и упрощает переналадку. Мы разрабатываем машины для дозирования небольших бутылок, таких как наполнение духов, эфирных масел, электронных жидкостей, пищевых масел и других жидких материалов для ежедневного использования.

Как спроектировать линию розлива с соответствующим оборудованием, соответствует пунктам 5, приведенным ниже:

Продукт — король

При выборе конкретной машины для розлива, хорошим началом будет узнать точные характеристики жидкого продукта. Это свободно текучая жидкость? Это может работать лучше с машиной для розлива с заданным временем потока, где один и тот же объем продукта доставляется за каждый цикл. А что, если продукт более вязкий? Для этого может подойти машина для розлива жидкости с положительным вытеснением.

Универсальность продукта и контейнера

Из-за большого разнообразия продуктов, упаковываемых на заводах, все больше переработчиков ищут наполнители, которые могут обрабатывать несколько концепций. Поставщики оборудования понимают это, но, возможно, пока не могут предоставить панацею.

Клиенты требуют, чтобы новое оборудование для розлива было более универсальным и могло работать с полным спектром различных продуктов. Кроме того, насадки для розлива предназначены для конкретных областей применения и могут легко заменяться.

Точность и эффективность

Правильно заполненные контейнеры являются одним из ключевых элементов обеспечения качества продукции и контроля раздачи. Недозаполненные бутылки в лучшем случае могут привести к жалобам потребителей, а в худшем — к суду на компанию. Однако переполнение может быть дорогостоящим и расточительным. Это означает, что наполнитель должен быть точным и постоянно поддерживать эту точность на протяжении многих лет.

Минимизация времени переналадки за счет гигиеничной конструкции

Поскольку многие переработчики увеличивают ассортимент продукции для наполнения, минимизация времени очистки и переналадки продолжает оставаться основным фокусом. Наполнители с возможностью автоматической очистки на месте (CIP) давно известны как способ ускорения процесса очистки.

Взаимодействие с оператором

Несмотря на то, что машины для розлива имеют тенденцию к большей автоматизации, оборудование должно быть простым в использовании для операторов. Больше внимания уделяется разработке интуитивно понятного человеко-машинного интерфейса (HMI) с панелями, которые проще использовать и читать.

Принимая во внимание 5 пунктов при проектировании одной машины, наша линия розлива, укупорки и этикетирования растительного масла модели VK-MFC особенно подходит для розлива пищевых масел.

Фактическая линия розлива, укупорки и этикетирования:

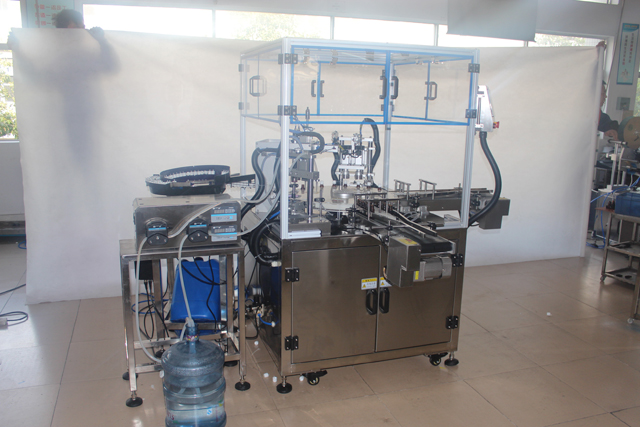

наполнитель укупорщик

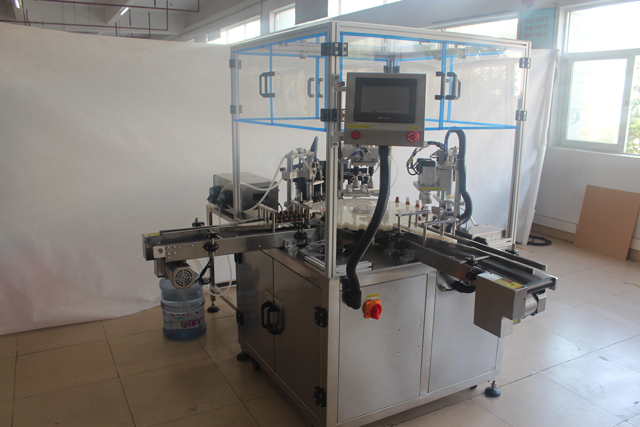

реальные фотографии розлива укупорки этикетки.jpg

Рисунок

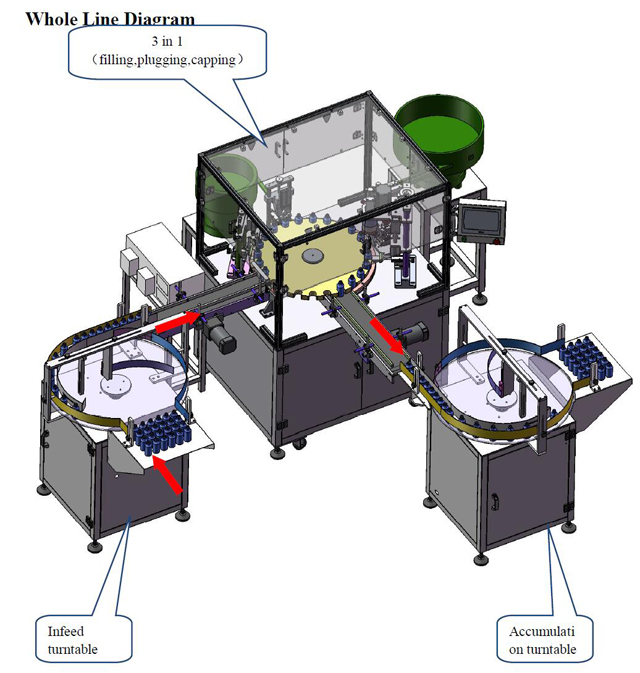

Полная схема для наполнителя эфирного масла.jpg

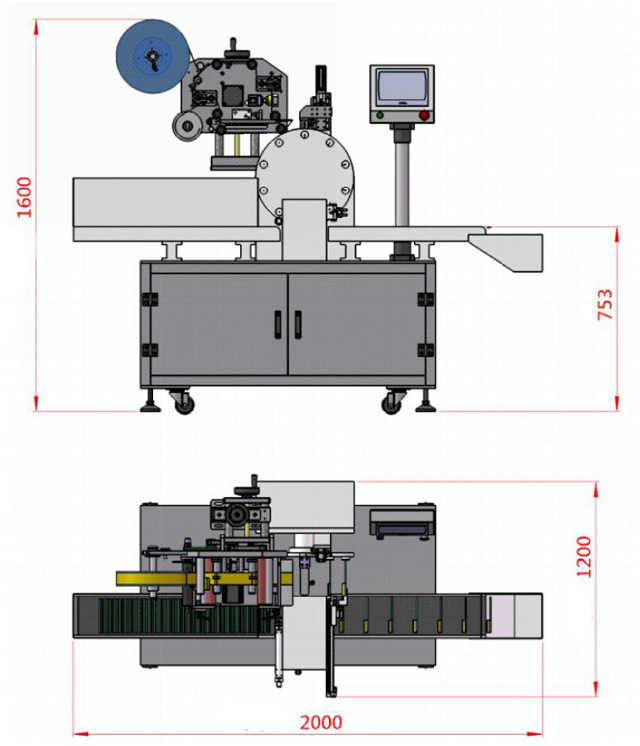

Этикетировщик бутылок с эфирными маслами.jpg

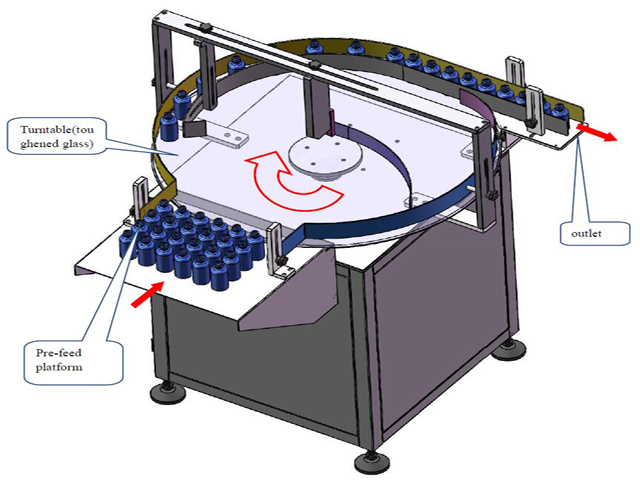

бутылки для кормления.jpg

Эфирные масла и экстракты — это ценные продукты с низкой вязкостью, которые обычно продаются в небольших стеклянных флаконах. Перистальтическая машина идеально подходит для этих продуктов из-за точности малых размеров наполнения, простоты очистки и из-за того, что не может быть перекрестного загрязнения различных продуктов, запущенных в одной и той же машине для наполнения.

Перекрестное загрязнение исключается, поскольку единственное, что касается жидкости, — это сама перистальтическая трубка, которая состоит из силикона или других инертных специальных полимерных материалов. Эта трубка недорогая и ее можно легко очистить, назначить для определенной жидкости или просто выбросить после использования. Размер трубки, выбранной в этой машине, зависит от требуемого размера наполнения и точности. Чем меньше диаметр используемой трубки, тем выше точность, но тем медленнее скорость наполнения. Это объясняет, почему эта машина лучше всего подходит для небольших наполнений, где требуется высокая точность. Большие размеры наполнения, превышающие 1 литр, обычно не заполняются на этом типе машины, поскольку время цикла наполнения может быть длительным. Но для типичного размера наполнения от 5 до 10 мл это снова идеальная машина. Перистальтическая машина для наполнения доминирует в этой отрасли, поскольку отходы дорогостоящего продукта минимальны или отсутствуют.

Обязательно прочтите перед первым использованием

1: Перед включением машины в сеть убедитесь, что выключатель питания находится в положении 【закрыто】, а затем следуйте инструкциям.

2: Если машина не используется в течение длительного времени, ее следует протирать сухой тканью; не следует использовать едкие чистящие средства.

3: Категорически запрещается проливать жидкость в электрический шкаф машины, чтобы избежать коррозии внутренних электрических компонентов и короткого замыкания.

4: В соответствии с упаковочным листом оборудования проверьте, что оборудование, модель материала, технические характеристики и количество соответствуют требованиям стандартов конструкции и продукции, а также имеют сертификат квалификации продукта.

5: Проверьте, чтобы внешний вид оборудования не имел деформаций, повреждений или коррозии, вращение вращающихся валов было гибким и без застреваний.

6: Данная машина является однофазной, переменного тока напряжением 110 В, вилка питания представляет собой плоскую вилку с двумя контактами, которую следует вставлять в розетку с заземляющим проводом.

Технические параметры

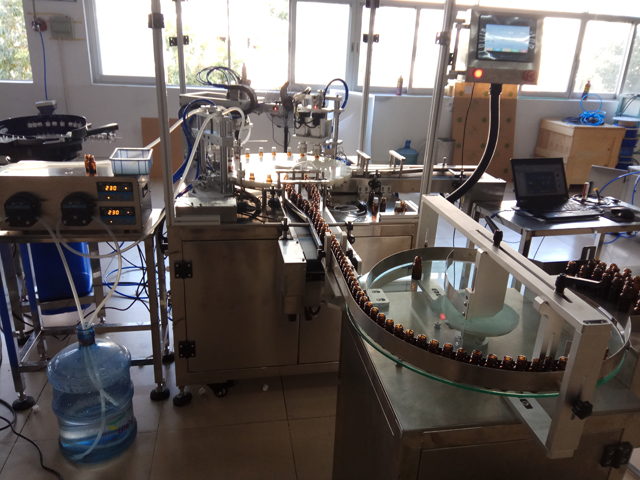

эфирное масло.jpg

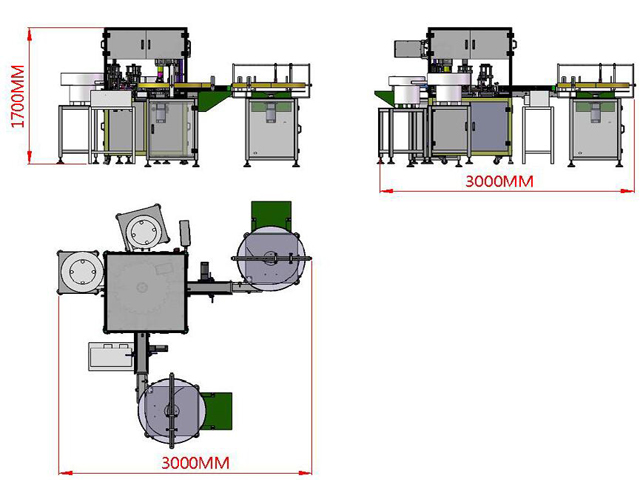

Розлив, укупорка, маркировка бутылок с маслом.jpg

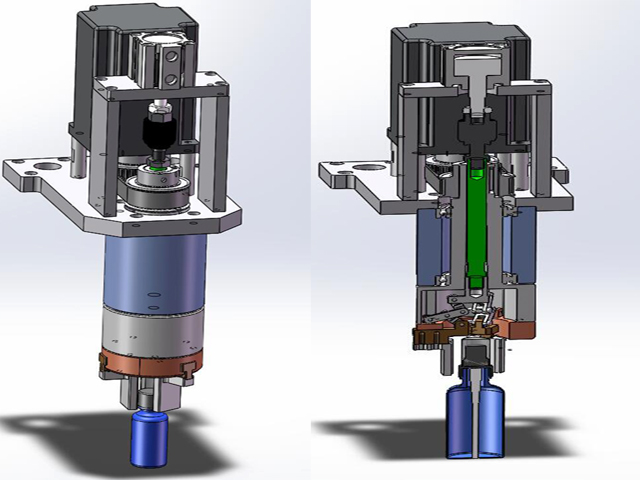

Новые укупорочные головки.jpg

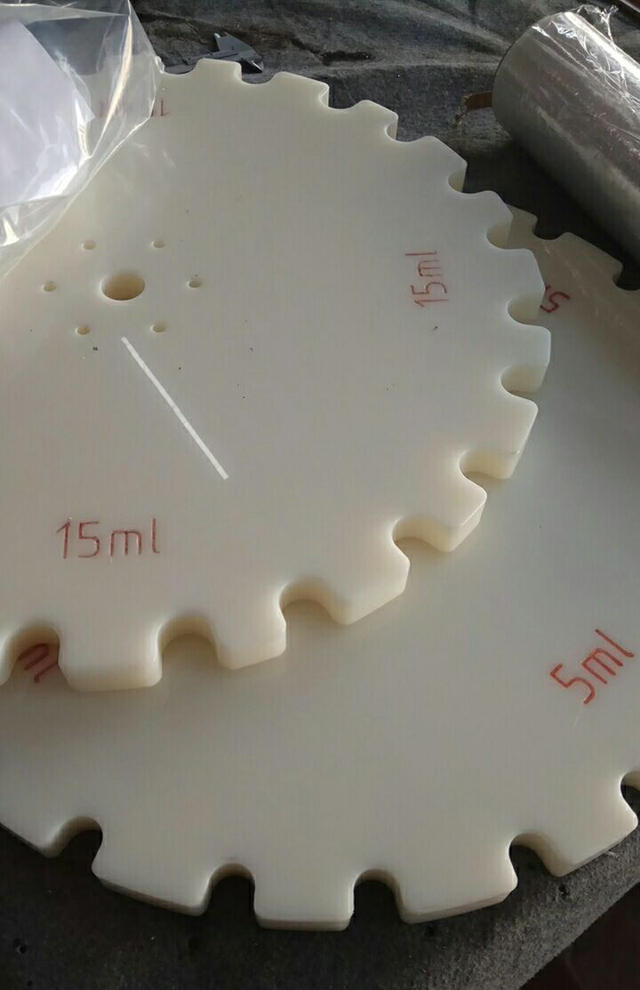

звездное колесо.jpg

  • Модель: VK-MFC
  • Объем наполнения: от 1 мл до 150 мл
  • Способ наполнения: Перистальтический насос
  • Насадка для заправки: 2 комплекта
  • Способ укупорки: 2 серводвигателя
  • Электропитание: 115 В 60 Гц
  • Потребляемая мощность: 1,5 кВт
  • Ампер: 4.3А
  • Давление воздуха: 4-7 кгс/см2
  • Производительность: около 20~30 шт/мин
  • Вес: около 450 кг.
  • Габаритные размеры: 3500мм*3000мм*1700мм

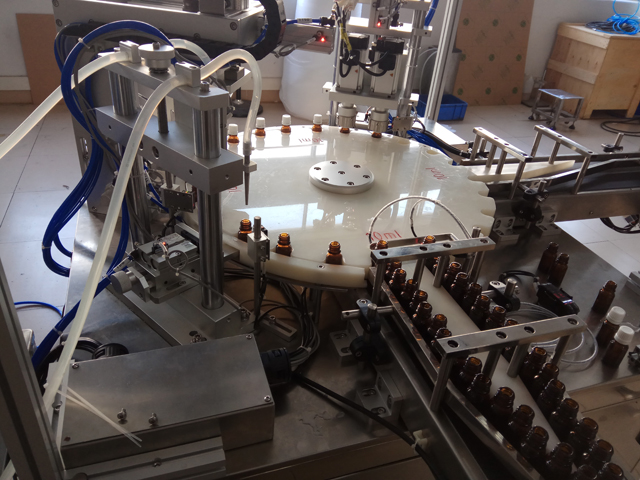

эфирное масло

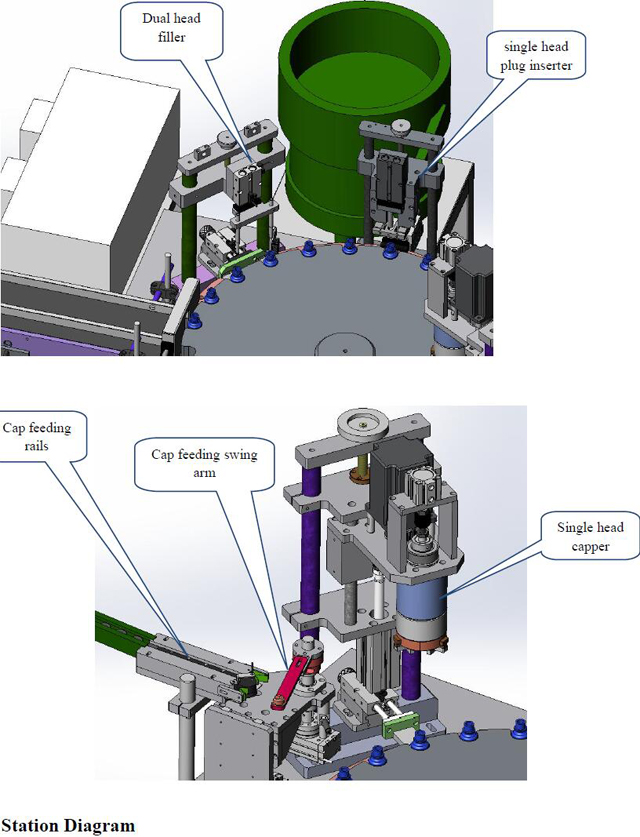

схема станции для наполнителя

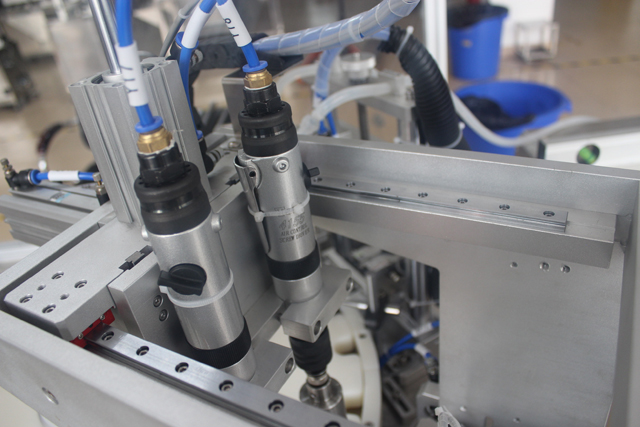

сервопривод управления укупоркой 2 шт.

Нет.КомпонентыБренд или спецификацияКол-во
1ПЛКМицубиси/Панасоник1
2Сенсорный экранWeinView1
3Разделитель70ДФ1
4Трехфазный двигатель с тормозом200 Вт1
5Скорость двигателя конвейера90 Вт2
6Цилиндр Airtac/SMC11
7Укупорка 86 шагового двигателяМОРЕХОДСТВО1
8Двигатели поворотного стола120 Вт2
9Перистальтический насос с двумя головками1
10Вставьте вибрационную чашу1
11ВФДЭНКОМ
12ДатчикиКЕЙЕНСН
13Корпус машины из нержавеющей стали SS304, структурные компоненты изготовлены из оксидированного алюминия, хромированных стержней и нержавеющей стали SS304.

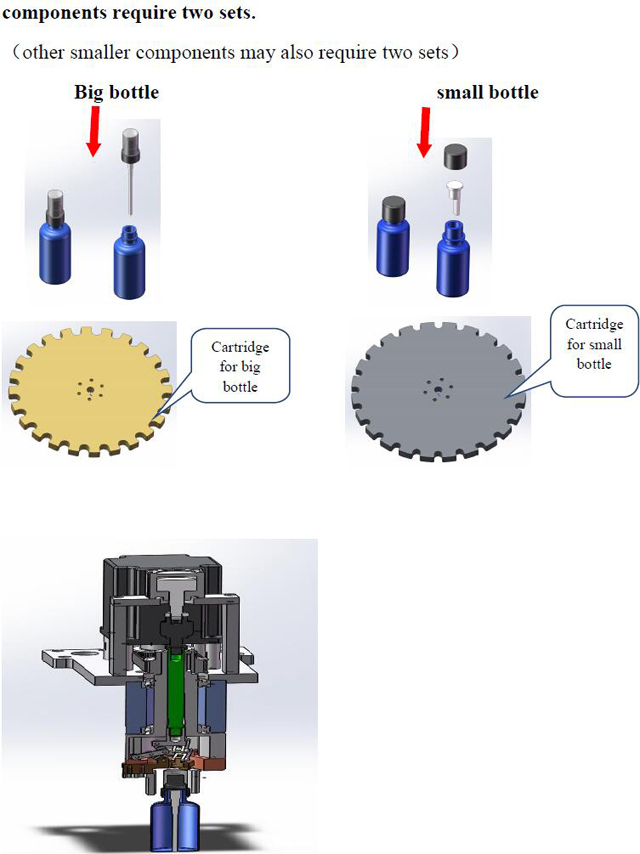

укупорочные головки для укупорочной машины

Образцы флаконов с жидкостями и упаковка в деревянные ящики для отправки

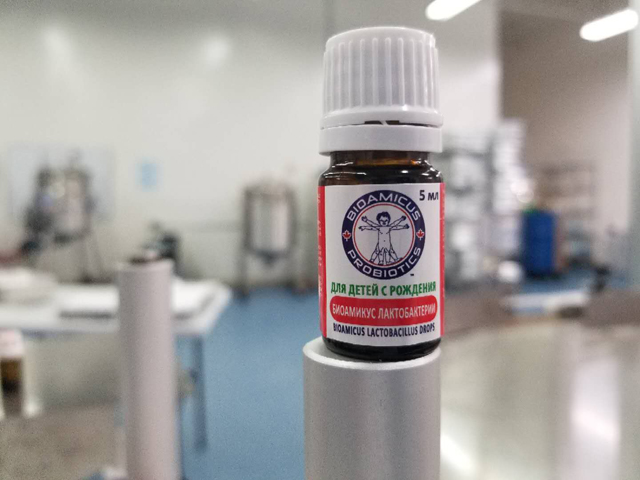

Бутылочки с эфирным маслом.jpg

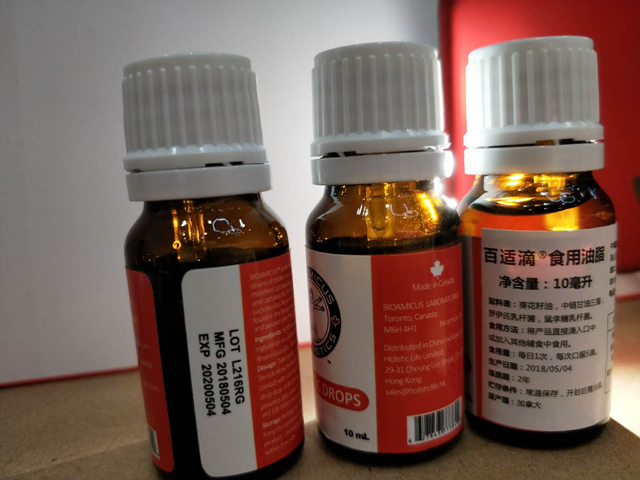

наполнение бутылок.jpg

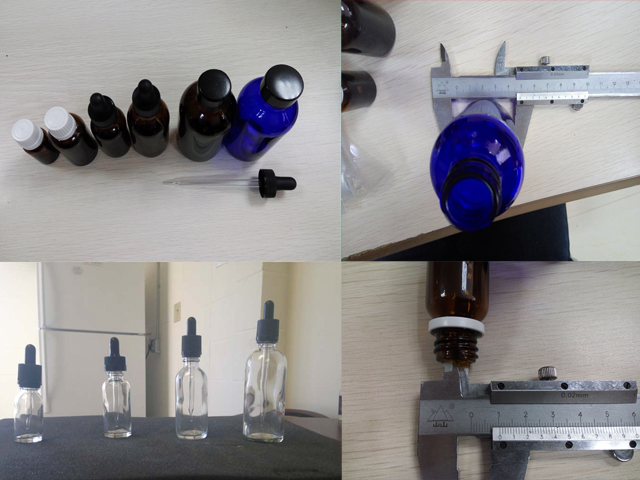

бутылки E жидкость

Техническое обслуживание машины. Чистота и порядок. Упаковка в деревянный ящик перед отправкой по морю:

Машина для розлива и упаковки медицинских масел.JPG

упаковка в деревянный ящик.jpg

Деревянный ящик для линии розлива.jpg
