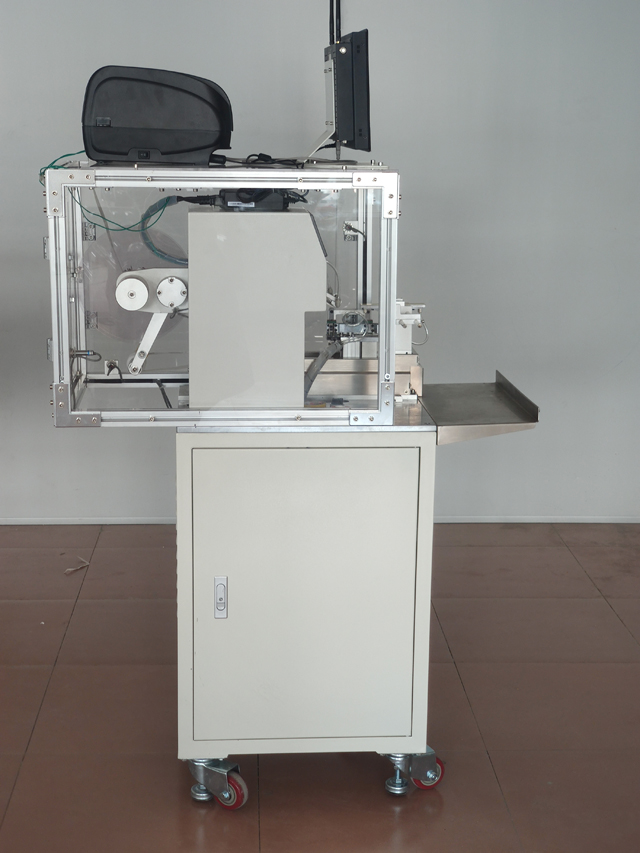

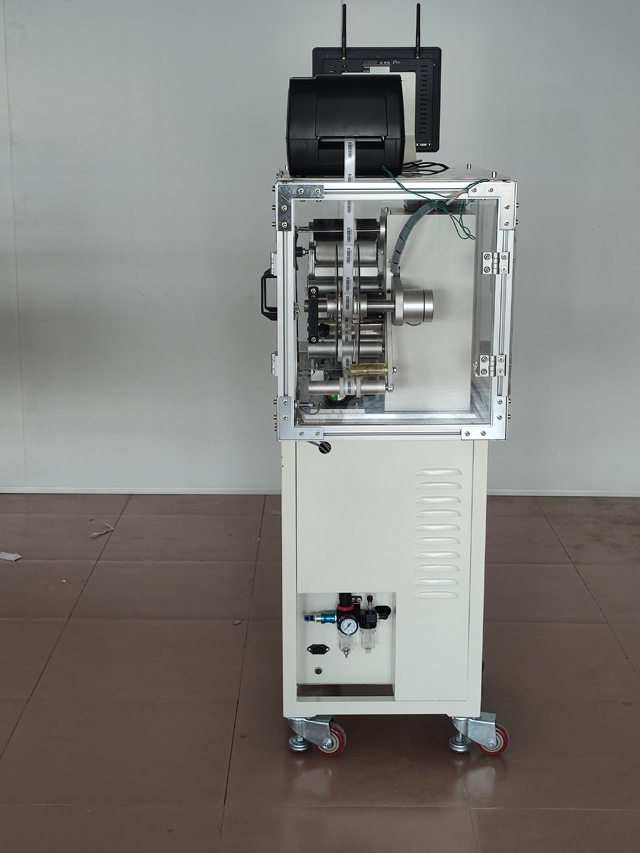

Полуавтоматическая машина для печати и фальцовки этикеток на кабельные провода

Модель: VK-T807
Точность маркировки: ±0,2 мм;
Скорость этикетирования: 1500-1800 шт/ч
Тип малого диаметра проволоки: скорость 2000 шт./ч
Применимый размер продукта: Базовый тип: Диаметр: 6~15 мм
Тип малого диаметра: 1~5 мм
Тип большого диаметра: более 15 мм необходимо изготавливать по индивидуальному заказу
Применимый размер этикетки: Длина: 25~210 мм Изделия за пределами этого диапазона должны быть изготовлены на заказ Ширина: 10~65 мм
Общий размер: 850*650*1300 Длина × Ширина × Высота, длинная этикетка увеличит ширину.
Подходящий источник питания: 220 В/50 Гц;
Общий вес: 128 кг.

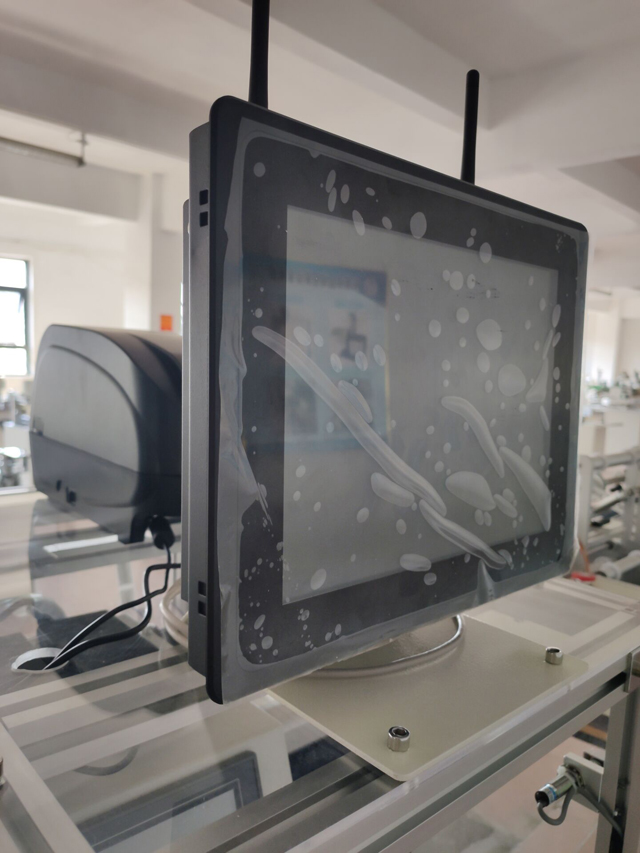

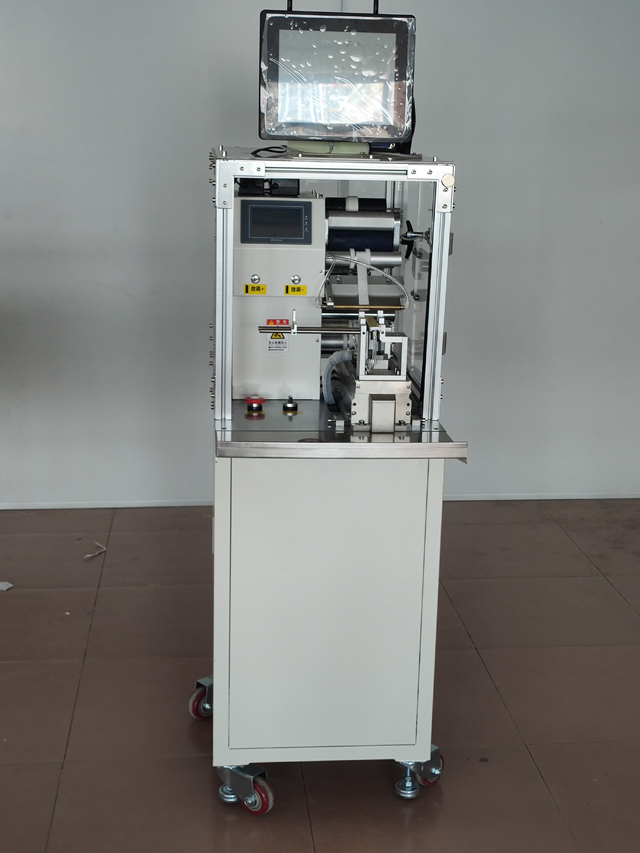

QR-кодер с функцией принтера в реальном времени

Технические параметры стандартной модели, другие специальные требования и функции могут быть изменены по индивидуальному заказу.

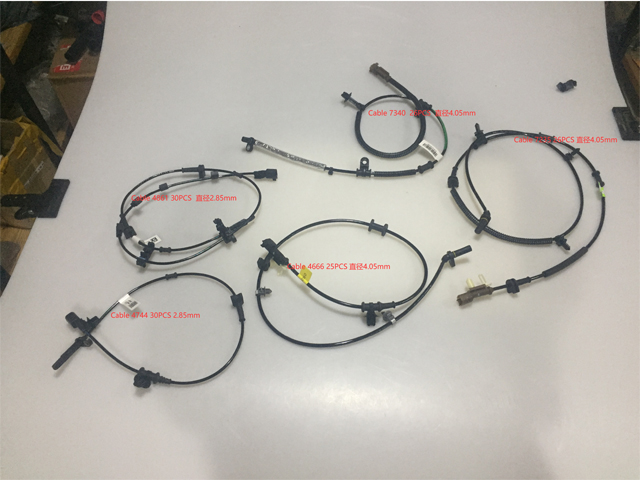

Применяется для складывания этикеток на всех видах проводов и кабелей, таких как линии электропередач, кабели компьютерной периферии, кабели электронных датчиков, кабели наушников, линии электропередач, волоконно-оптические линии, кабельные линии, кабели трубок, кабели USB, кабели факсов/принтеров и т. д.

Применимо для широкого диапазона размеров изделий, легко регулируется и заменяется различными изделиями.

Процесс операции:

Основной принцип: Датчик обнаруживает проходящий продукт, возвращает сигнал в систему управления этикетированием, сигнал обрабатывается с помощью ПЛК, доставляя этикетку в заданное положение продукта в соответствующее время; когда продукт проходит через механизм покрытия, этикетки полностью покрываются, процесс этикетирования завершен.

Процедура: Надеть на продукт -> Обнаружение продукта (автоматически) -> Маркировка (автоматически) -> Накрытие (автоматически) -> Забрать маркированный продукт.

Функции

Широкий спектр применения, подходит для продукции с различными спецификациями;

Удобное использование, широкий диапазон регулировки, маркировка на изделиях различной спецификации.

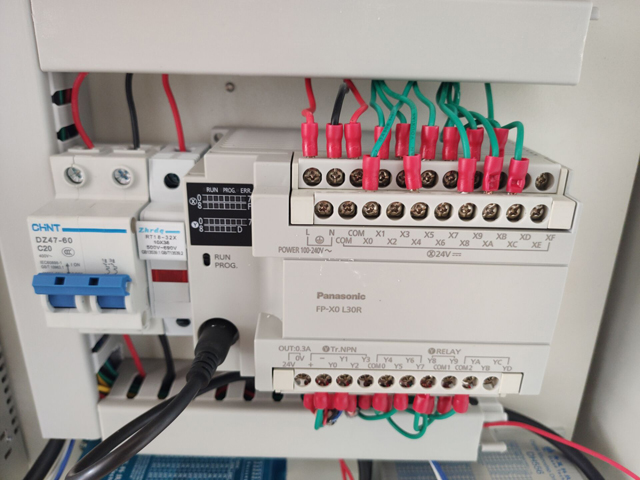

Высокая стабильность, усовершенствованная электронная система управления, состоящая из электрического глаза с маркировкой Panasonic PLC Germany, вспомогательное оборудование, работающее 7 × 24 часа в сутки;

Область применения:

Применимая этикетка: самоклеящаяся этикетка/пленка, электронный код мониторинга, штрих-код и т. д.

Применение: провода и кабели, большая ширина, многопрофильные, высокоточные этикеточные изделия.

Применимая отрасль: Широко используется в электронике, производстве проводов, кабелей и других отраслях.

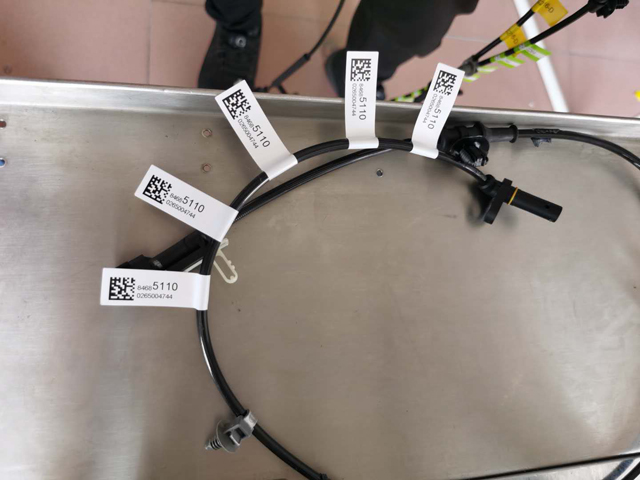

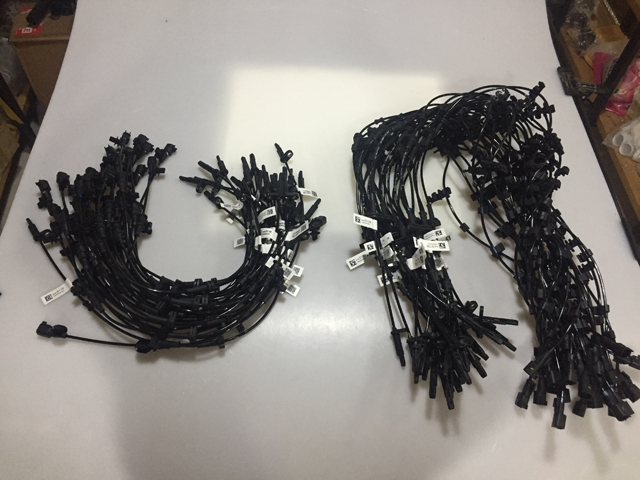

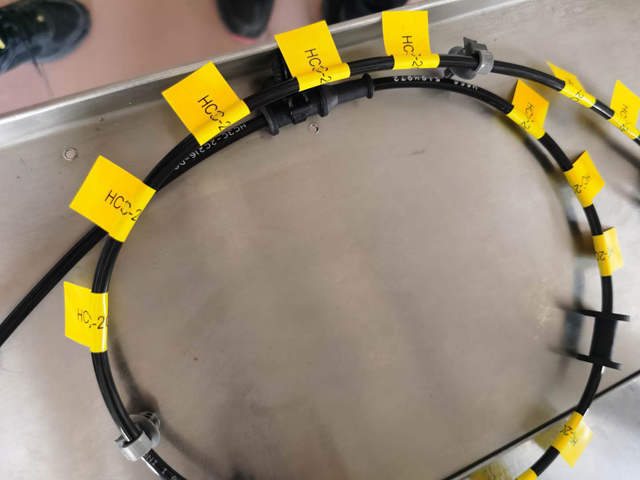

Применение: маркировка проводов, периферийных устройств компьютеров, USB-кабелей и т. д.

Фальцевальное устройство можно отрегулировать, нестандартный ассортимент продукции может быть изготовлен по индивидуальному заказу в соответствии с образцами заказчика.

Как управлять этикетировочной машиной?

Перед началом работы проверьте напряжение электропитания (переменный ток 220 В), давление воздуха 4-6 кгс, а также убедитесь, что внешний источник питания имеет надежное заземление.

Источник питания.

Не закрывайте охлаждающее отверстие корпуса.

Непрофессиональным техникам категорически запрещается вскрывать корпус.

При эксплуатации оборудования категорически запрещается контакт с телом.

При выходе оборудования из строя в первую очередь следует замкнуть выключатель питания, а любое техническое обслуживание под напряжением строго запрещено.

Машина используется для фальцовки и маркировки жгутов проводов и круглых прутков.

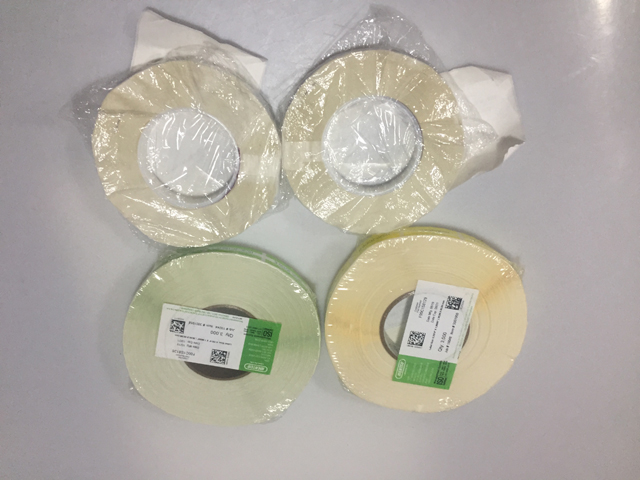

Применимые параметры этикетки: внутренний диаметр рулона этикеток 76 мм и внешний диаметр макс. 240 мм; (другие характеристики должны быть зафиксированы). Материал этикетки: ПВХ, ПЭТ, ткань, бумага и т. д.; характеристики этикетки: в соответствии с конкретной машиной

Точность маркировки: = 0,2 мм;

Производительность: 1500 шт/ч;

Внешние размеры: 630*740*1040 мм (д*ш*в);

Вес машины: около 86 кг;

Применимый жгут проводов: в зависимости от конкретной машины

Описание операции

Установка:

Перемещает устройство в необходимое положение установки.

Растоптал универсальный колесный тормоз и закрепил универсальное колесо, чтобы оно стало гладким.

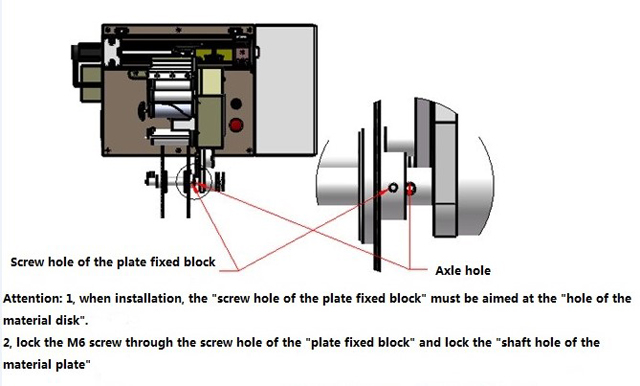

Маркировочная пластина: при установке необходимо закрепить «отверстие для винта блока фиксации диска» на «отверстии вала материала», а затем вкрутить винт М6 в отверстие для винта блока фиксации материала и зафиксировать его в отверстии оси лотка материала.

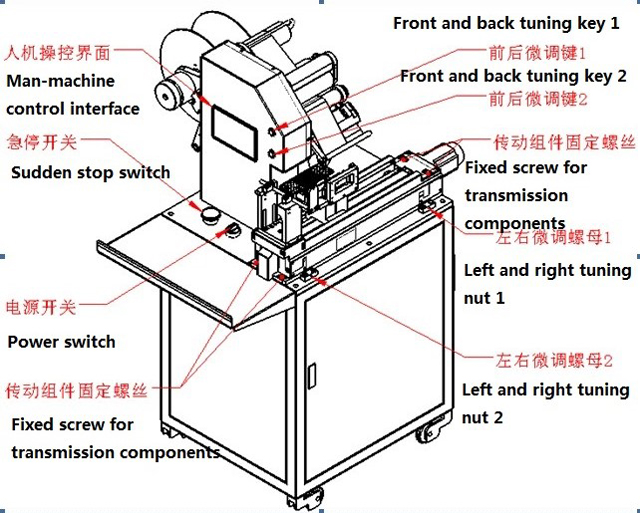

Внешний вид оборудования, важные детали и интерфейс управления «человек-машина»

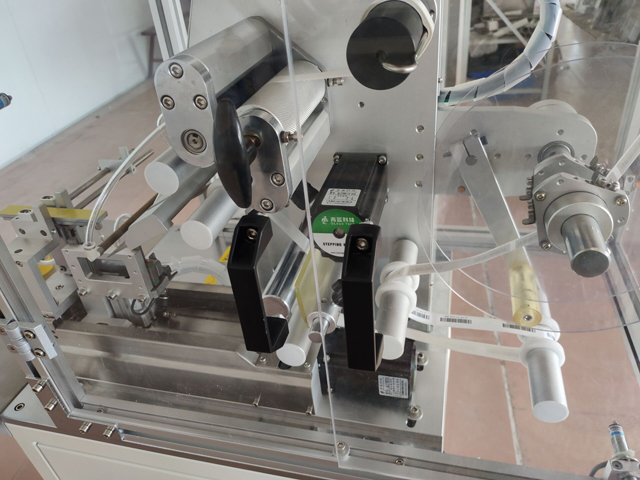

Важные детали.

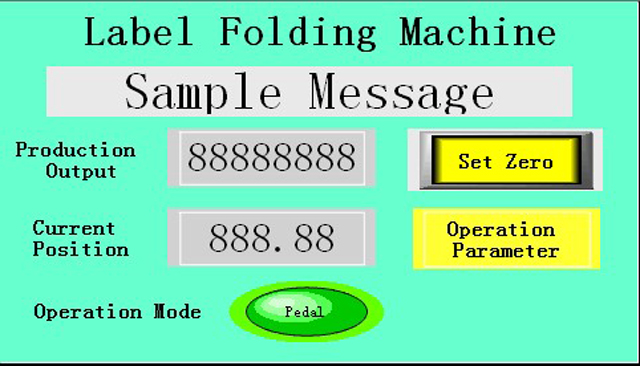

Главное изображение.

Выход: подсчет емкости, нажмите клавишу «выход ноль» для обнуления;

Текущее положение: отображение расстояния положения в реальном времени в режиме скольжения модуля передачи этикеток, единица измерения мм;

Режим работы - «автоматический» и «педальный».

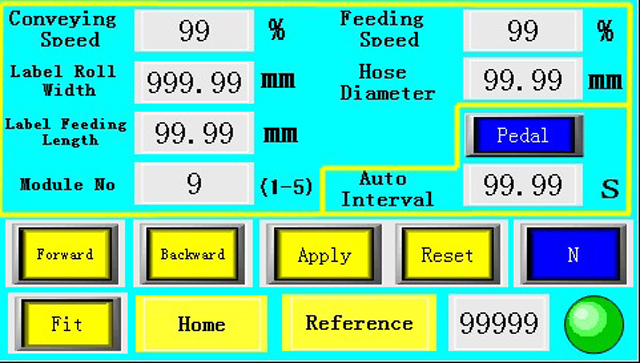

Параметры пользователя

Стандартная скорость табло: скорость работы индикаторного табло, регулируется в диапазоне 0-100%.

Скорость маркировки: скорость этикетки, снимаемой с пластины съемника, регулируется в диапазоне 0–100%.

Ширина нижней бумаги: ширина этикеточной бумаги, единица измерения мм.

Диаметр проволоки: ввод диаметра одинарной проволоки, ввод плоской проволоки или многопроволочной проволоки напрямую для борьбы с двойной толщиной, мм.

Длина метки: контроль длины этикетки от пластины съемника, единица измерения мм.

Вперед: нажмите клавишу «вперед», модуль привода метки выдвинется вперед, эта функция может регулировать расстояние до целевой позиции.

Назад: нажмите клавишу «назад», модуль привода метки отодвинется назад, эта функция может отладить расстояние положения точки маркировки.

Подгонка: нажмите клавишу «подгонка», цилиндр зажима прямой воздушной пластины и модуль размещения жгута проводов переместят верхний и нижний подвижные цилиндры. Эта функция может отладить расстояние между жгутом проводов и зажимом вакуумной пластины.

Сброс: верните заголовок в нулевое положение после нажатия кнопки сброса.

Электричество: после замены различных спецификаций бумаги-основы этикетки нажмите и удерживайте электрические клавиши, чтобы система автоматически изучила этикетки и проникновение нижней бумаги.

Метод эксплуатации:

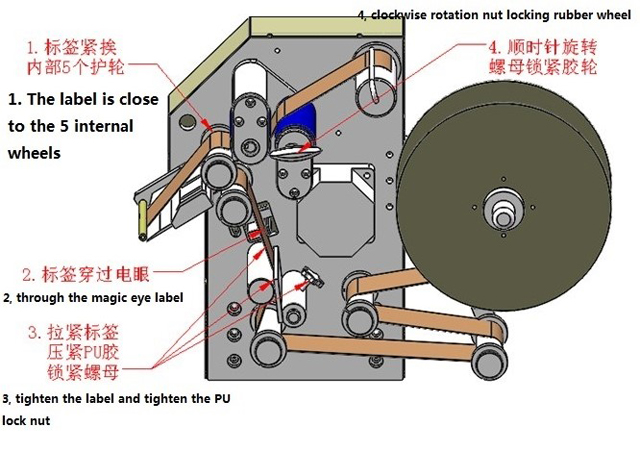

Этикетка устанавливается, а этикетка устанавливается на модуль съемника, как показано ниже.

Поверните выключатель питания по часовой стрелке и включите питание. Нажмите клавишу остановки и поверните по часовой стрелке.

Коммутационно-регулировочная машина

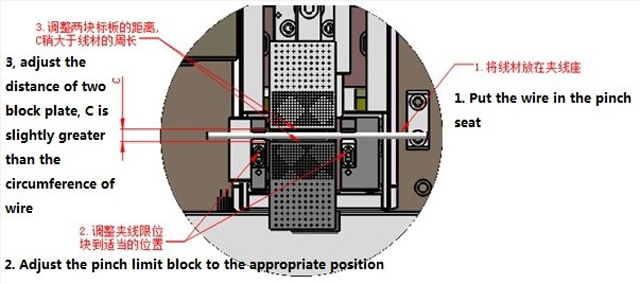

В зависимости от диаметра провода, регулировки, места соединения, расстояния между пластинами, как показано на следующем рисунке

Введите ширину нижней бумаги в значение ширины нижней бумаги на рисунке 3, а диаметр проволоки введите в значение диаметра проволоки.

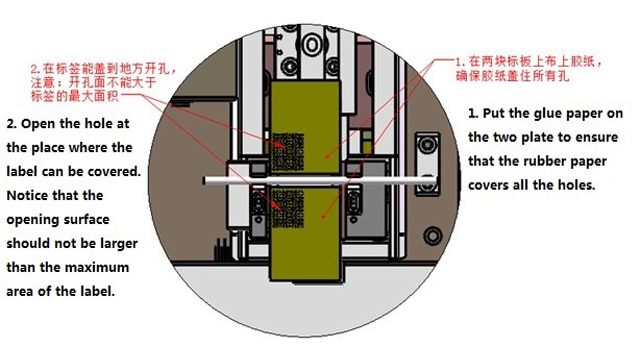

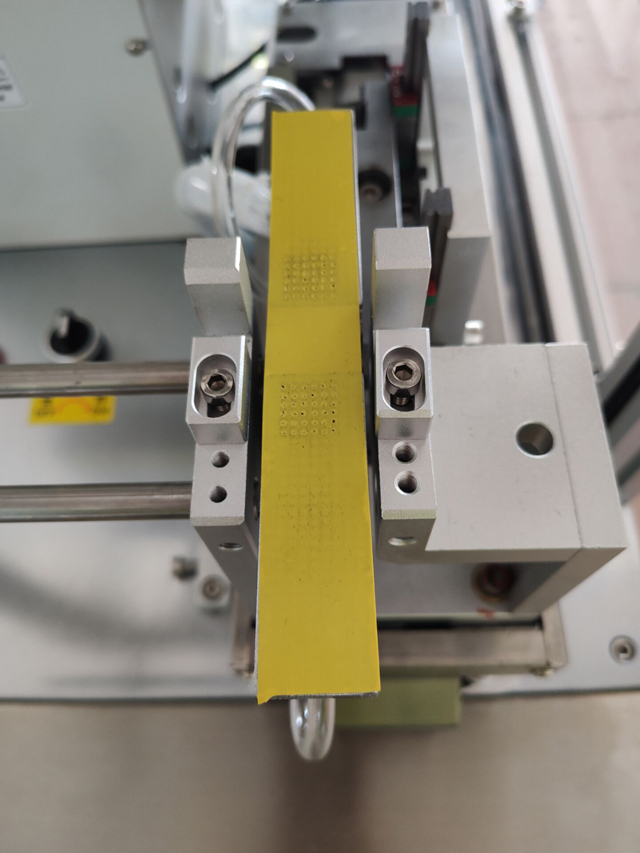

Клейкая лента и отверстия

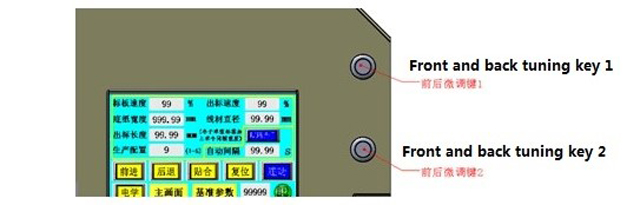

В процессе производства, если этикетка не выровнена до и после этикетки, ее можно отрегулировать непосредственно в столбце «ширина нижней бумаги». Также можно переместить «клавишу тона спереди и сзади» «клавишу микронастройки спереди и сзади» 2», каждое перемещение для изменения на 0,1 мм.

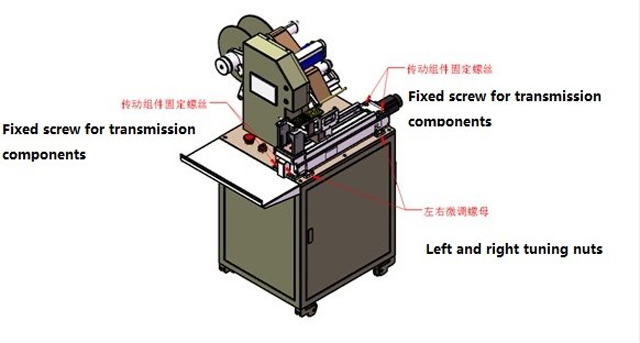

Машина для регулировки этикеток слева и справа

Если этикетки сложены, если левая и правая стороны не выровнены, четыре компонента трансмиссии должны быть ослаблены, затем левая и правая регулировочные гайки должны быть отрегулированы в соответствии с направлением отклонения и степенью этикеток. Наконец, четыре компонента трансмиссии должны быть зафиксированы.

Техническое обслуживание и ремонт

Строго запрещается оказывать давление, пожалуйста, всегда соблюдайте чистоту.

Для того, чтобы смазывать машину вовремя. Активное положение стандартной пластины добавляется один раз в месяц. Если есть время смазывания маслом, проверьте чашку сепаратора, если нет, своевременно дополните.

Три месяца для проверки износа синхронного ремня на различных участках машины
