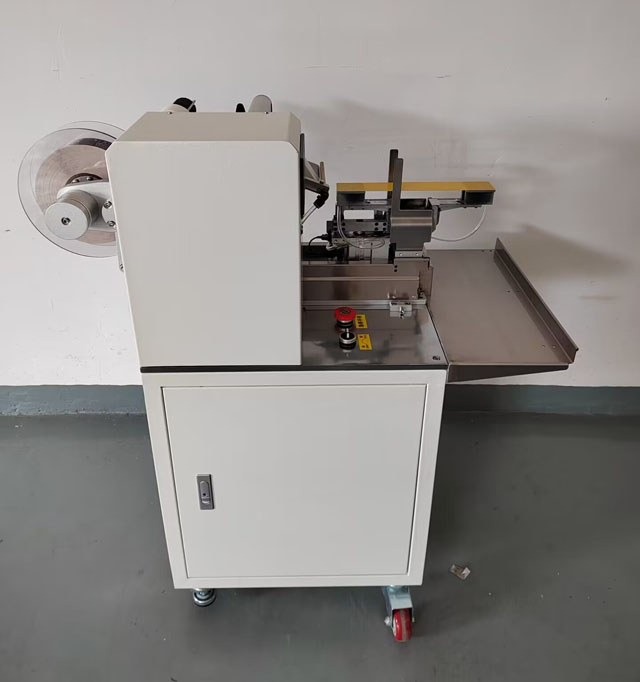

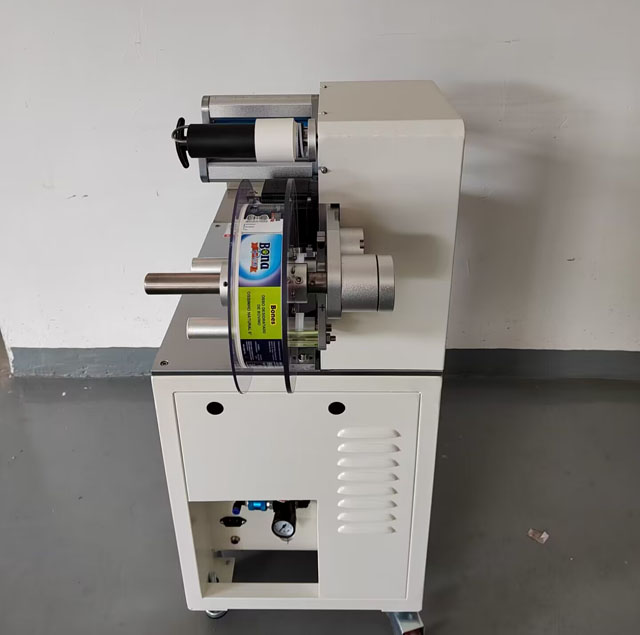

Полуавтоматический аппликатор этикеток для упаковки корма для собак и костей

Полуавтоматический аппликатор этикеток для собачьих костей и упаковки корма для домашних животных

Эта машина используется для фальцевальной маркировки жгутов проводов и круглых стержней, а также собачьих костей, труб для товаров для домашних животных и т. д.;
Применимые параметры этикеток: внутренний диаметр рулона этикеток 76 мм, наружный диаметр макс. 240 мм; (другие характеристики должны быть настроены),
Материал этикетки: ПВХ, ПЭТ, ткань, бумага и т.д.;
Спецификация этикетки: в соответствии с конкретной машиной.
Точность маркировки: ± ≤ 0,2 мм;
Производительность: 1500 шт/ч;
Давление воздуха: 0,4-0,6 МПа Расход воздуха: 0,15 м3/мин
Электропитание 220 В/50-60 Гц/Однофазное (стандарт США может быть изменен по индивидуальному заказу)
Габаритные размеры: 630 * 740 * 1040 мм (Д * Ш * В);
Вес машины: около 86 кг;

Полуавтоматическая этикетировочная машина с функцией складывания флажков («Флаг» — термин, используемый в отрасли для обозначения привлекающего внимание сигнала на этикетке, который предупреждает потребителей о необходимости внимательно прочитать этикетку из-за важной новой информации).

Этикетка-флаг — идеальное решение для идентификации продуктов и их различения друг от друга. Если у вас много похожих продуктов, которые выглядят одинаково, то этикетка-флаг может предложить вам способ лучше их идентифицировать. Например, компьютерные кабели часто используют этот тип этикетки. Но этикетка-флаг также распространена в ювелирных изделиях. Здесь магазины маркируют отдельные кольца, браслеты и ожерелья этикеткой-флагом.

С помощью этикетки-флажка вы можете простым, но эффективным способом определить назначение продукта (кабель VGA или HDMI). Название этикетки-флажка происходит от «элемента флага», который создается благодаря применению этикетки. Этикетки-флаги изготавливаются на прочном материале и размещаются вокруг определенного продукта.

Помимо организации ваших продуктов, этикетка-флаг также придает вашему продукту большую визуальную привлекательность. Таким образом вы выделяетесь среди конкурентов и получаете дополнительное место для информации о вашем продукте.

Используйте флажки как в функциональных, так и в коммерческих целях.

Прежде всего, большое спасибо за выбор нашего продукта - полуавтоматической машины для фальцовки флагов. Для того, чтобы в полной мере воспользоваться функциями этого продукта и обеспечить вашу безопасность и интересы, пожалуйста, внимательно прочтите это руководство перед установкой.

Меры предосторожности при эксплуатации полуавтоматического этикетировщика:

Перед включением питания убедитесь, что напряжение питания (AC220 В), давление воздуха 4-6 кг, а внешний источник питания должен быть надежно заземлен.
Не закрывайте охлаждающее отверстие корпуса.
Непрофессиональным специалистам запрещается вскрывать корпус.
Категорически запрещается прикасаться к зоне действия работающего оборудования.
В случае выхода из строя оборудования в первую очередь отключите питание, а его техническое обслуживание под напряжением строго запрещено.

Производительность и параметры полуавтоматической этикетировочной машины флажкового типа:

Эта машина используется для фальцовки и маркировки жгутов проводов и круглых стержней, а также жевательных косточек для домашних животных;
Применимые параметры этикеток: внутренний диаметр рулона этикеток 76 мм, внешний диаметр макс. 240 мм; (другие характеристики необходимо настроить),
Материал этикетки: ПВХ, ПЭТ, ткань, бумага и т.д.;
Спецификация этикетки: в соответствии с конкретной машиной.
Точность маркировки: ± ≤ 0,2 мм;
Производительность: 1500 шт/ч;
Габаритные размеры: 630 * 740 * 1040 мм (Д * Ш * В);
Вес машины: около 86 кг;
Применимый тип: в зависимости от конкретной модели.

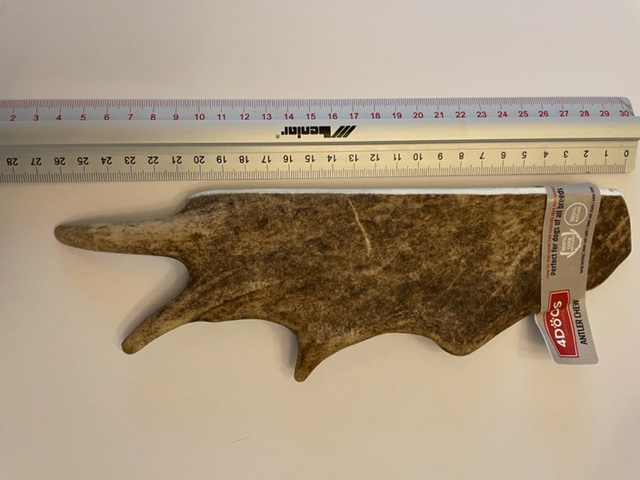

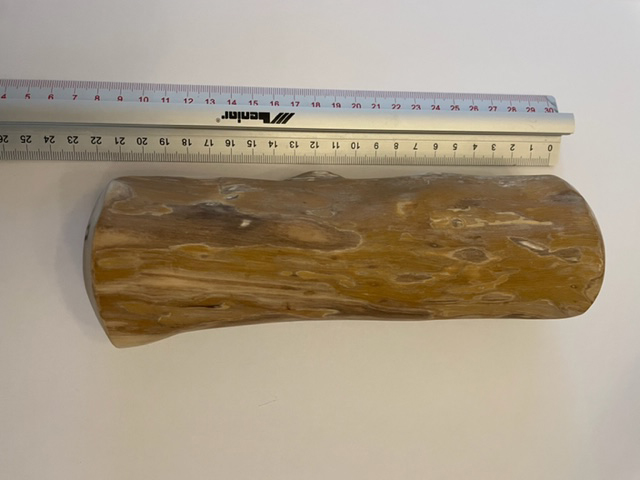

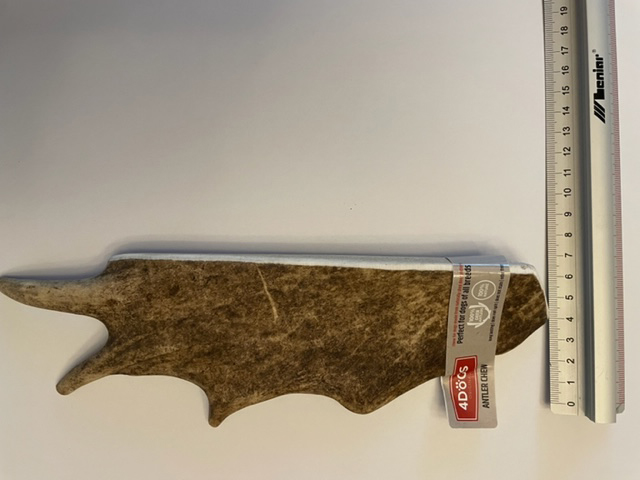

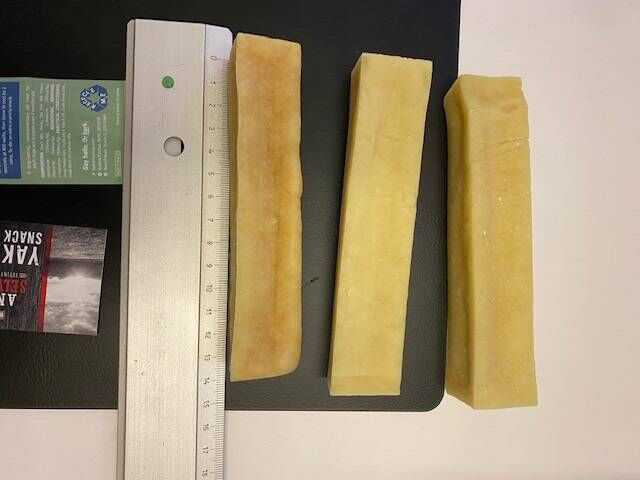

Образцы костей собак:

Инструкция по эксплуатации полуавтоматической этикетировочной машины:

Установка:

Переместите оборудование в требуемое место установки.
Нажмите на универсальный колесный тормоз и зафиксируйте универсальное колесо, чтобы оно стало устойчивым.

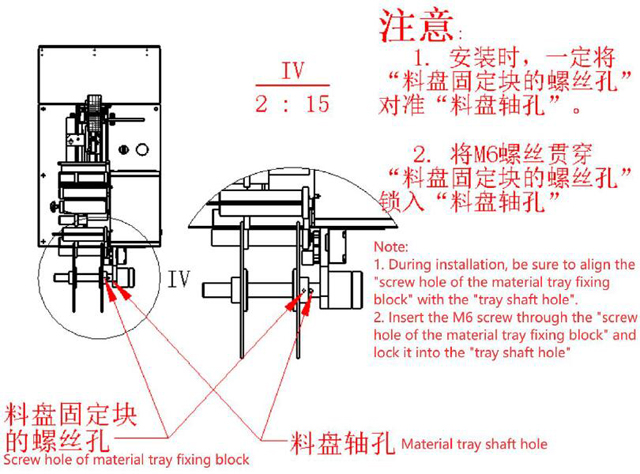

Установка защитной перегородки для этикеток: во время установки обязательно совместите «отверстие для винта фиксирующего блока лотка» с «отверстием вала лотка» и зафиксируйте винт M6 через «отверстие для винта фиксирующего блока лотка» в «отверстии вала лотка».

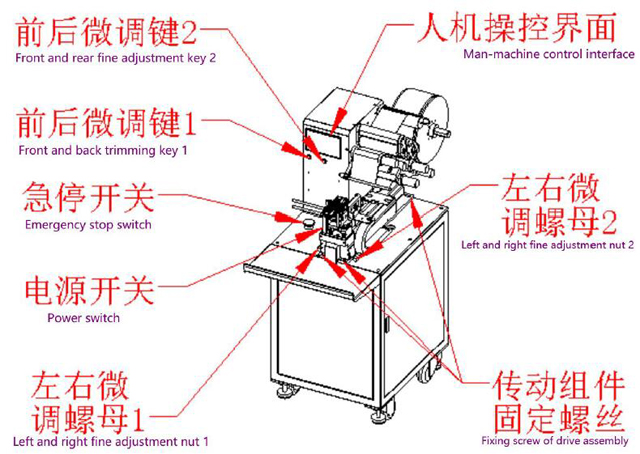

Внешний вид оборудования, важные детали и интерфейс управления «человек-машина»

Важные детали.

Главный экран.

Объем партии: Когда фактический объем производства больше или равен запланированному, оборудование прекращает работу.
Количество: Счетчик выходных данных можно сбросить, нажав клавишу «Установить ноль».
Маркировка разблокирована (маркировка начата)/заблокирована (маркировка приостановлена):
После остановки маркировки на определенное время («самоблокировка» на экране «ручного управления» можно установить время, единица измерения — «секунды»), система автоматически заблокируется (маркировка будет приостановлена), нажмите эту кнопку, чтобы разблокировать.

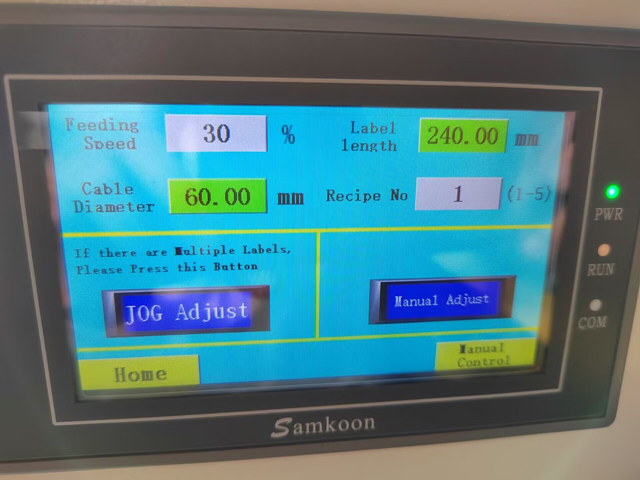

Параметры.

Скорость подачи: A. Это скорость снятия этикетки с пластины для снятия этикетки, регулируется в диапазоне 0–100%.
Длина этикетки: Длина одной этикетки в мм.
Рецепт №: Можно зарезервировать пять групп.
Jog: Нажмите эту клавишу, и система автоматически выведет этикетку один раз.
Длительное нажатие и вывод этикетки: нажмите и удерживайте эту клавишу, пока не появится «ОК», и длина этикетки будет рассчитана автоматически один раз.

Ручное управление

Задержка приема этикетки: время паузы после завершения этикетки и открытия пластины приема этикетки.
Скорость этикетировочной пластины: скорость головки индикатора, принимающей этикетку, регулируется в диапазоне 0-100%.
Длина этикетки: контролируйте длину отклеивания этикетки от этикетировочной пластины в мм.
Текущее положение: отображение расстояния положения в реальном времени модуля передачи меток, единица измерения: мм;
Задержка маркировки: После срабатывания индукционного переключателя от провода маркировка будет отложена.
Самоблокировка: установите, как долго будет сохраняться автоматическая блокировка после остановки этикетки.
Вперед: нажмите клавишу «Вперед», модуль привода этикеток выдвинется вперед, и эта функция может регулировать расстояние до позиции приема метки.
Назад: нажмите клавишу «Назад», модуль привода этикетки отодвинется назад, и эта функция может отрегулировать расстояние от исходного положения этикетки.
Сброс: нажмите клавишу сброса, чтобы вернуть головку этикетки в нулевое положение.
Продувка трубы: нажмите эту клавишу, чтобы продуть воздух через трубу.
Стандартное отсасывание: нажмите эту клавишу, чтобы отсосать стандартную пластину.
Подгонка: нажмите клавишу «подгонка», и воздушный цилиндр, зажатый прямой пластиной-заглушкой, а также верхний и нижний подвижные цилиндры модуля размещения жгута проводов начнут двигаться,
Выдув этикеток: нажмите эту клавишу, чтобы забрать этикетку для выдува.
Вывести этикетку: нажмите и удерживайте эту клавишу, чтобы вывести этикетку.
Последовательное действие/однократное действие: последовательное действие означает завершение производственного цикла при каждом запуске, а единичное действие означает завершение одного действия при каждом запуске.

Метод эксплуатации:

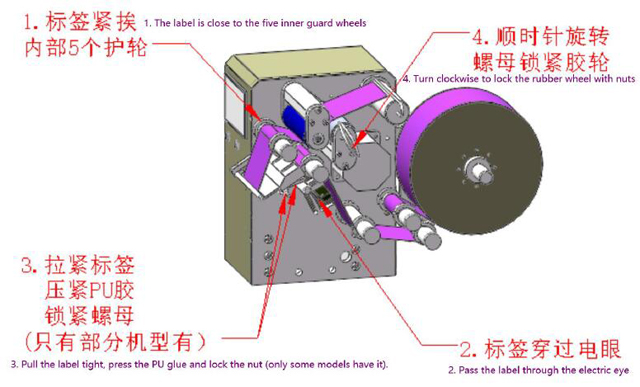

Для установки этикетки установите ее на модуль снятия этикеток, как показано на рисунке ниже.

Запускать

Поверните выключатель питания по часовой стрелке, чтобы включить питание. Нажмите кнопку аварийной остановки и поверните ее по часовой стрелке, чтобы выполнить сброс.

Смена линии и настройка машины

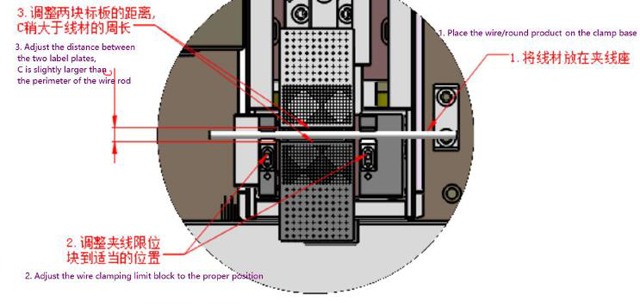

В зависимости от диаметра провода отрегулируйте расстояние между основанием провода и платой, как показано на рисунке ниже.

Введите ширину подложки и диаметр проволоки соответственно в столбце ширины подложки на рисунке 3.

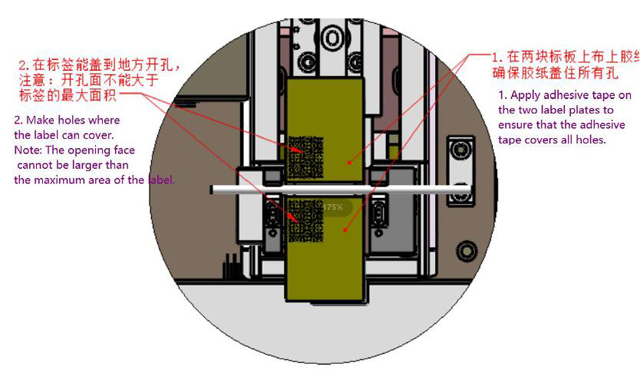

Наклейте ленту и сделайте отверстия.

Передняя и задняя часть этикетки не выровнены

Если в процессе производства этикетка не выровнена спереди и сзади, вы можете напрямую отрегулировать ее в столбце «Ширина нижней бумаги». Вы также можете нажать «клавишу точной регулировки спереди и сзади 1» и «клавишу точной регулировки спереди и сзади 2» для регулировки, и изменять на 0,1 мм при каждом щелчке.

Метка слева и справа не выровнены

Если левая и правая стороны этикетки не совпадают после того, как этикетка сложена пополам, сначала ослабьте четыре крепежных винта узла привода, затем отрегулируйте левую и правую гайки точной регулировки в соответствии с направлением и степенью отклонения этикетки, и, наконец, зафиксируйте четыре крепежных винта узла привода.

Техническое обслуживание оборудования для аппликации этикеток флажного типа:

Сильное давление строго запрещено, пожалуйста, всегда соблюдайте чистоту;
Смазывайте и обслуживайте машину по графику;
Добавляйте смазочное масло в подвижное положение этикетки один раз в месяц.
Регулярно проверяйте наличие смазочного масла в масляной чашке масловодоотделителя. Если нет, своевременно пополняйте его.
Проверяйте износ синхронного ремня на всех частях машины каждые три месяца.
