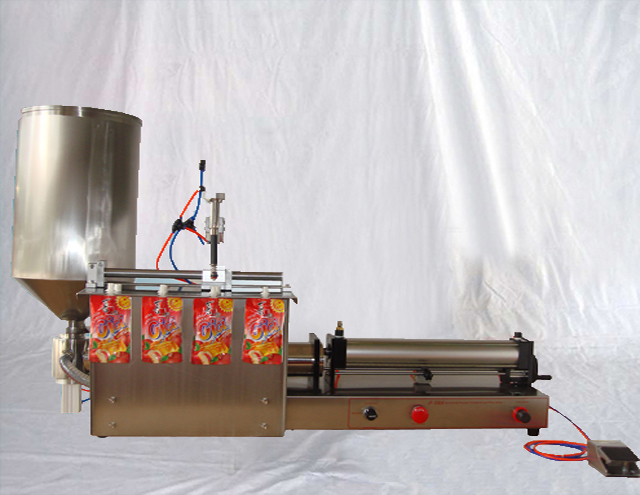

Полуавтоматическая пневматическая машина для наполнения готовых пакетов с дозатором

Полуавтоматическая пневматическая машина для наполнения готовых пакетов с носиком

Модель: ВК-СПФ
Напряжение: 220/110 В 50/60 Гц
Мощность: 27 Вт
Номинальное давление: 0,4-0,6 МПа
Скорость наполнения: 20-35 бут/мин/головка
Точность наполнения: ≦ ± 1%
Диапазон наполнения: 100-1000 мл
Габариты: 160см*44см*37см
Вес нетто: 50 кг;
Вес брутто: 65 кг

Эта полуавтоматическая машина для розлива поршневого типа, созданная на основе зарубежных аналогов, представляет собой новую конструкцию с некоторыми дополнительными функциями. Она упрощает работу и упрощает эксплуатацию, точность измерения погрешности, регулировку объема наполнения, очистку и обслуживание машины.

Конструкция этой пневматической разливочной машины использует пневматические компоненты вместо электрической цепи управления, поэтому она подходит для использования в среде с требованиями взрывозащиты.

Выбор модели машины

Выбор модели машины обусловлен требованиями к максимальному объему заполнения.

Основной параметр

Модель: ВК-СПФ
Напряжение: 220/110 В 50/60 Гц
Мощность: 27 Вт
Номинальное давление: 0,4-0,6 МПа
Скорость наполнения: 20-35 бут/мин/головка
Точность наполнения: ≦ ± 1%
Диапазон наполнения: 100-1000 мл
Габариты: 160см*44см*37см
Вес нетто: 50 кг;
Вес брутто: 65 кг

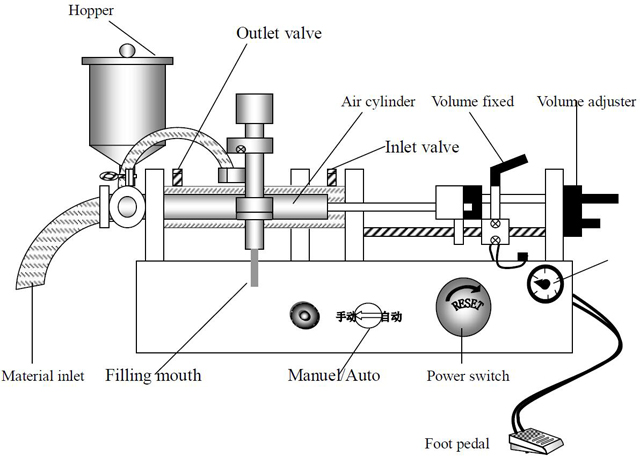

Принцип работы машины

Воздушный цилиндр, толкая и втягивая воздух, заставляет поршень цилиндра совершать возвратно-поступательное движение, что заставляет материальный цилиндр создавать отрицательное давление.

Когда цилиндр толкается вперед, он тянет поршень назад, а внутри материального цилиндра отрицательное давление всасывает материал во впускную трубу из материального бункера.

Когда цилиндр отводится назад, он толкает поршень вперед, материал всасывается в заливочное отверстие из трубы, затем он заполняет пустые бутылки. (Наполнительная головка открывается и закрывается автоматически, когда материал всасывается и высасывается).

Эта разливочная машина поршневого типа представляет собой простое механическое действие для каждого наполнения, поэтому она отличается высокой точностью и стабильностью наполнения стандартных контейнеров.

Характеристики пневматической полуавтоматической машины для розлива

Машина использует для управления сжатый воздух, отличается высокой безопасностью и особенно подходит для использования в условиях взрывозащиты.
Он не генерирует статическое электричество и явление «электричества пеньки»; к машине не нужно подключать заземляющий провод.
Благодаря пневматическому управлению и фиксированному объему наполнения, объем наполнения характеризуется высокой точностью, которую можно контролировать в пределах 0,3% (это основано на максимальном объеме наполнения).
В случае аварийной остановки вам просто нужно выключить пневматический выключатель, поршень автоматически вернется в исходное положение, и машина прекратит заполнение.

Последовательность осмотра и эксплуатации перед запуском машины

Перед запуском машины проведите осмотр. Это поможет избежать механических поломок или несчастных случаев, приводящих к травмам.

Осмотр и эксплуатация:

Зажимная ручка спереди и сзади, она плотно зажата или нет?
Трехконтактный зажим на входе и выходе, он фиксированный или нет?
Закреплена ли заливочная головка и ее горизонтальный, вертикальный рычаг?
Подключитесь к воздушному компрессору, давление должно быть менее 8 мПа·с/см·с, регулировка давления должна составлять около 4-5 мПа·с/см·с.
Включите переключатель подачи воздуха.

(Примечание: категорически запрещается работать долгое время без пломбировочного материала)

Регулировка объема наполнения

Регулировка объема заполнения зависит от заполняющих материалов, жидкости (мл) или веса (г), поскольку пропорция материалов различна, также данные измерений различны. Поэтому для установки требуемого точного объема заполнения, пожалуйста, отрегулируйте регулятор объема.

Подробности операции:

Общая регулировка: Для получения удовлетворительного объема заполнения отрегулируйте регулировочный винт газового переключателя, переместив его положение влево или вправо.
Используйте мерный стакан или электронные весы для проверки точности объема заполнения (примечание: наполнитель, впитавшийся в цилиндр, должен быть полным).
Если при заполнении возникли ошибки, отрегулируйте регулятор объема: переместите его вперед для уменьшения объема заполнения, а назад — для увеличения объема.
Для получения требуемого объема заполнения и точности выполните повторную регулировку, пока объем заполнения не станет стандартным.

Регулировка скорости наполнения

Скорость наполнения определяется следующими шестью факторами:

Скорость впитывания наполнителей зависит от вязкости материала и длины впитывающей трубы.
Скорость наполнения зависит от диаметра наполнительной головки: чем больше диаметр, тем выше скорость наполнения.
Степень вспенивания наполняющих материалов: если степень вспенивания выше, скорость наполнения следует уменьшить.
Заполнение объема, большее заполнение объема медленнее.
Точность объема наполнения, высокая точность и скорость наполнения должны регулироваться медленно.
Клапан-регулятор давления воздуха.

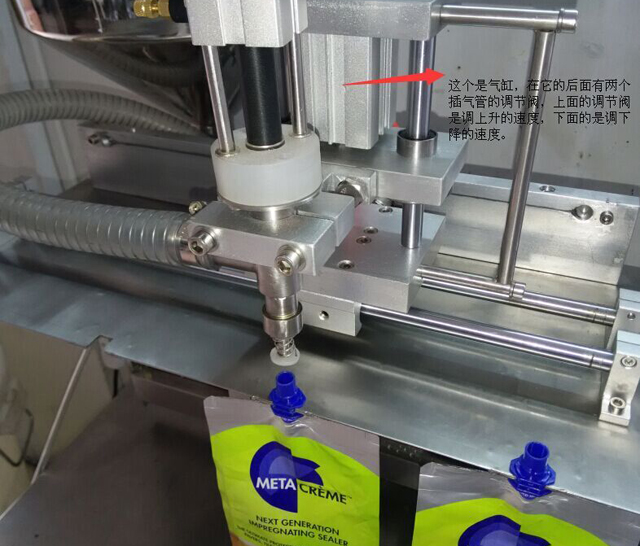

Операция регулировки клапана:

Ослабьте гайку клапана регулировки скорости.
Поверните рукоятку переднего клапана по часовой стрелке, скорость движения цилиндра вперед замедлится, также замедлится скорость всасывания материалов.
Поверните ручку переднего клапана против часовой стрелки, скорость движения цилиндра вперед увеличится, также увеличится скорость всасывания материалов.
Поверните ручку обратного клапана по часовой стрелке, скорость движения цилиндра вперед замедлится, также замедлится скорость всасывания материалов.
Поверните ручку обратного клапана против часовой стрелки, скорость движения цилиндра вперед увеличится, также увеличится скорость всасывания материалов.

Регулировка точности наполнения

Причина, по которой машина имеет ошибку заполнения, заключается в том, что на нее влияет множество факторов, таких как объем заполнения, скорость заполнения и скорость переключения клапана. Скорость переключения клапана зависит от вязкости заполняющих материалов, большая вязкость, а также более медленная скорость. Регулировка проста путем регулировки давления пружины главного клапана, и скорость будет увеличиваться с увеличением давления.

Регулировка давления пружины для измерения и наполнения зависит от опыта оператора.

Чистка и обслуживание машины

Перед очисткой машины для наполнения следует очистить материалы внутри машины, а затем залить мягкую чистящую жидкость в бункер для материала; рекомендуется использовать теплую воду и, при необходимости, мыльную воду, спирт или другую чистящую жидкость. Когда вы выполняете очистку, убедитесь, что нет утечки из шайб на частях для наполнения. Включите машину, дайте машине заполниться циркулирующим способом, пока очистка не будет завершена. Детали для очистки включают поршень цилиндра, головку поршня, шайбы, односторонний клапан, головку для наполнения и бункер для материала и т. д. Если повреждена одна из всех уплотнительных шайб, ее следует заменить.

Предупреждение

Перед началом очистки убедитесь, что подача сжатого воздуха отключена.

Запрещается использовать для чистки органические растворители, такие как бензин, бензол, этилен, гипохлорит натрия и т. д.

После завершения очистки подождите и убедитесь, что все очищаемые детали сухие, без воды и посторонних предметов в соединениях и трубах, затем установите машину.

Решения для распространенных проблем

Распространенные проблемы	Решения
Поршень не может двигаться	Убедитесь, что давление воздуха включено.
	Убедитесь, что клапан давления воздуха открыт.
	Убедитесь, что переключатель источника воздуха включен, а пневматический клапан не заблокирован.
	Давление воздуха 4-5мПа/см2.
	Убедитесь, что клапан установлен правильно.
	Убедитесь, что головка поршня не застряла и не засорилась.
	Убедитесь, что переключатель давления воздуха не поврежден.
Точность заполнения неверна	Чем выше вязкость наполнителя, тем медленнее должна быть скорость наполнения.
	Убедитесь, что внутри бункера и резервуара для материала достаточно материала.
	Убедитесь, что бункер для материала и переключатель объема надежно закреплены.
Перелив материала из материального цилиндра	Проверьте уплотнительную шайбу, если она повреждена, замените ее на новую.
	Если материал тонкий, используйте две уплотнительные шайбы.
Поглощающая труба не поглощает	Убедитесь, что поглощающий цилиндр установлен правильно.
	Убедитесь, что труба надежно завязана.
	Убедитесь, что головка всасывающей трубы находится внутри резервуара с материалом.
Наполнение выливается из бутылок.	Убедитесь, что переключатель объема не поврежден и не смещен, заливная горловина должна быть прижата к горловине бутылки, а регулировка воздушного клапана должна обеспечивать плавное наполнение.
