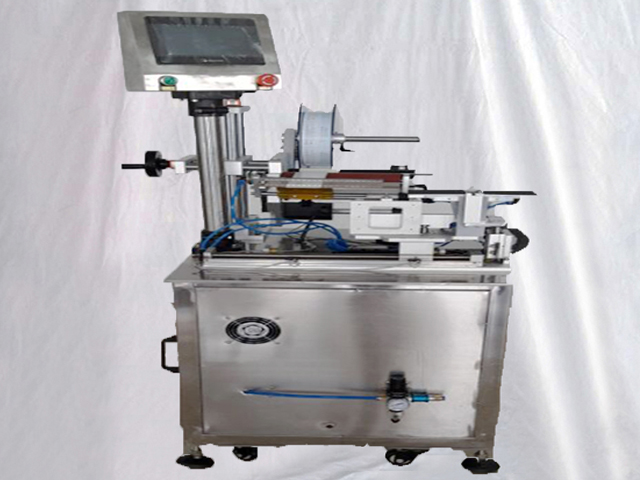

Полуавтоматическая машина для маркировки шнуров питания, кабелей, проводов, флажков и этикеток

• Модель: VK-T807
• Точность маркировки: ±1 мм (без учета отклонения этикетки продукта)
• Скорость этикетирования: 20~40 шт./мин (в зависимости от размера продукта)
• Применимый размер продукта: 20≤длина≤300 мм, 20≤ширина≤200 мм
• Применимый размер этикетки: 20≤длина≤150 мм, 20≤ширина≤150 мм
• Размер машины: 970*790*1440 мм
• Давление воздуха: 0,6 МПа
• Мощность: 220 В, 50/60 Гц/140 Вт
• Вес: 99 кг

Посмотреть видео

Ручная машина для маркировки круглой поверхности проводов позволяет осуществлять полуавтоматическую маркировку самоклеящейся этикеткой или самоклеящейся пленкой проводов, водопроводных труб, отверток и т. д.

Как работает машина:

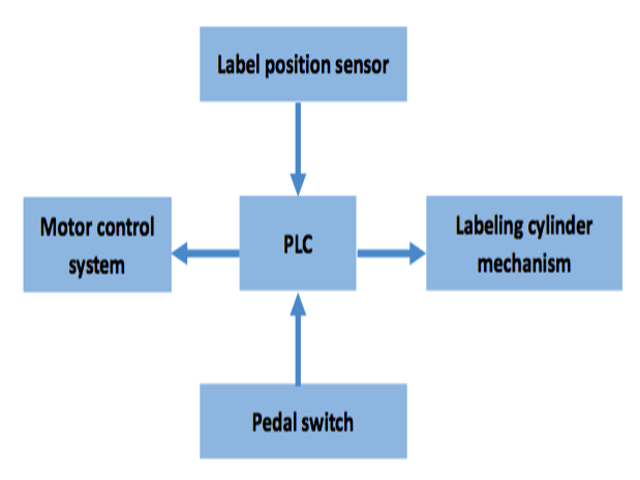

Этикетировочная машина основана на PLC как ядре, принимающем сигналы и контролирующем работу всех систем. При нажатии на педаль-переключатель сигнал будет отправлен на PLC и обработан в соответствии с набором программ.

Затем завершите процессы снятия этикетки и подачи этикетки, запустив систему управления шаговым двигателем. В то же время датчик положения этикетки (также известный как электрический глаз) всегда будет следить за расстоянием, которое проходит этикетка.

Когда этикетка проходит, датчик немедленно отправляет сигнал на ПЛК. Затем ПЛК, в соответствии с набором программ, отправляет сигнал на систему управления шаговым двигателем для остановки и запуска системы маркировки, чтобы завершить процесс маркировки.

Принцип работы

Система трансмиссии:

Шаговый двигатель обеспечивает питание для отделения этикеток через синхронный ремень, приводящий в движение тяговый механизм и механизм приема материала, что позволяет отделить этикетки и повторно использовать подложку Glassine.

Система управления:

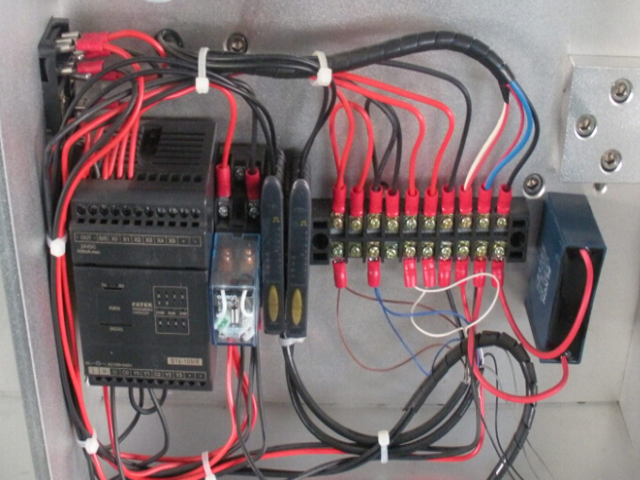

Эта машина управляется с помощью электричества и газа. Сигнал от электрического глаза (датчик SICK) и педального переключателя будет передан на ПЛК для обработки, чтобы выполнить все процессы снятия этикеток, маркировки и подсчета.

Применение машины для маркировки проводов:

Применимый продукт: Длинные круглые изделия, которые должны быть маркированы бумажной этикеткой или пленочной этикеткой на поверхности;

Отрасли применения: Широко используется в электротехнической, медицинской, пластмассовой промышленности и т. д.

Технические характеристики машины для маркировки проводов:

Небольшая конструкция занимает меньше места, ее легко перемещать и загружать.

Высокая точность и стабильность маркировки; аккуратно, без складок, без пузырей.

Он прост в использовании и настройке. Новые работники могут легко использовать или настраивать его после простого обучения.

Стабильная работа.

Технические данные:

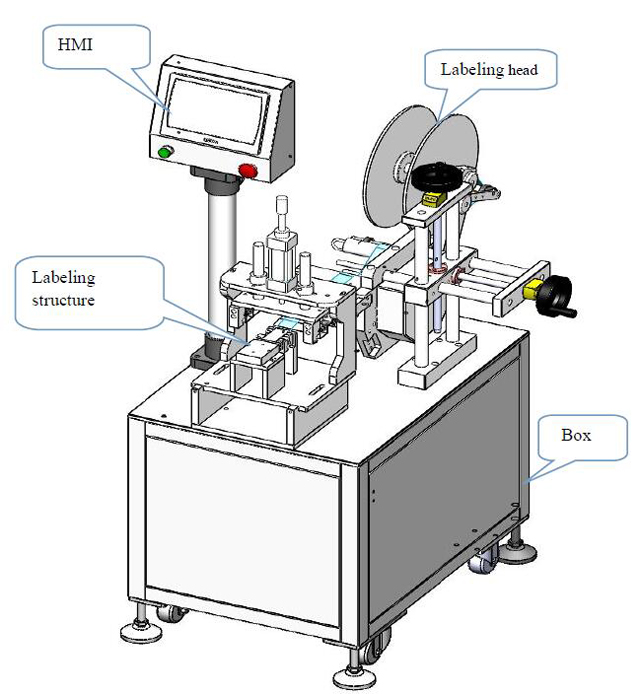

Конфигурация:

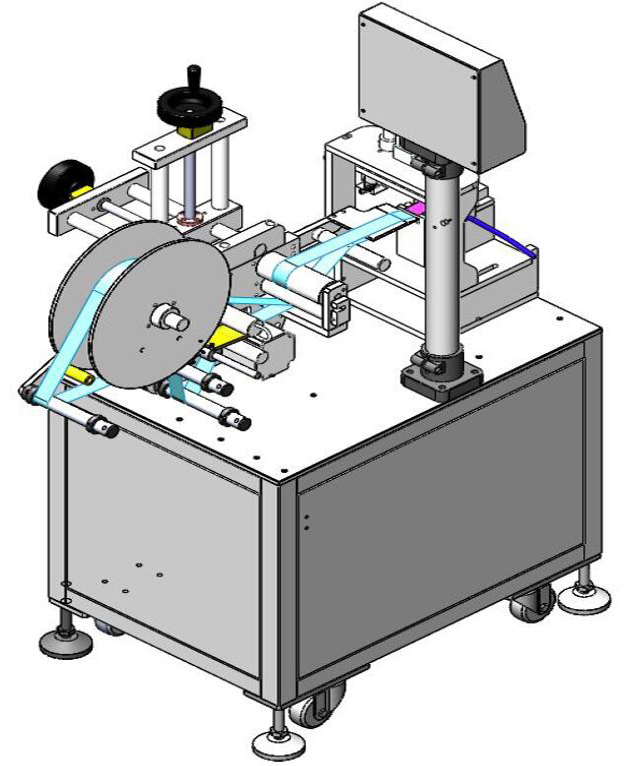

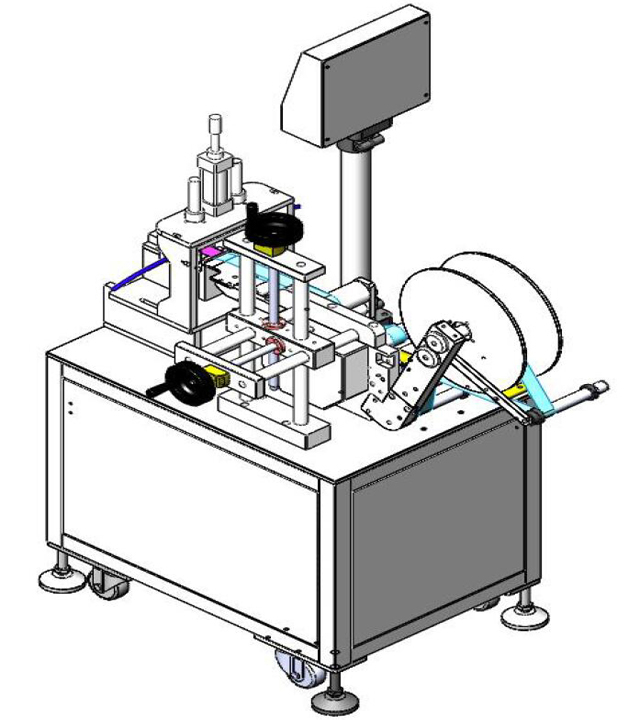

Другой рисунок

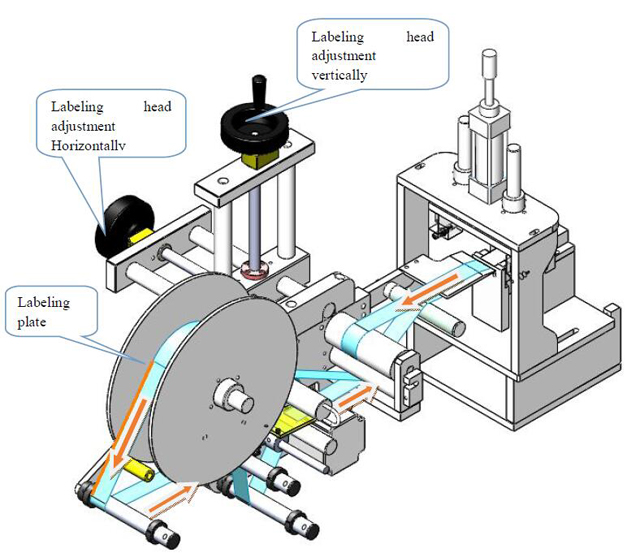

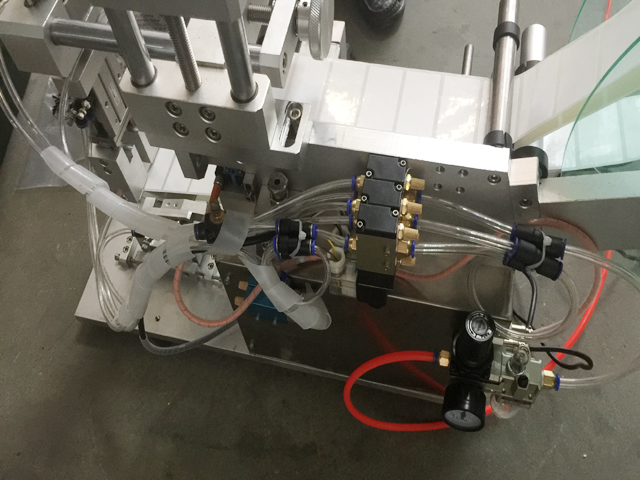

Этикетировочная головка

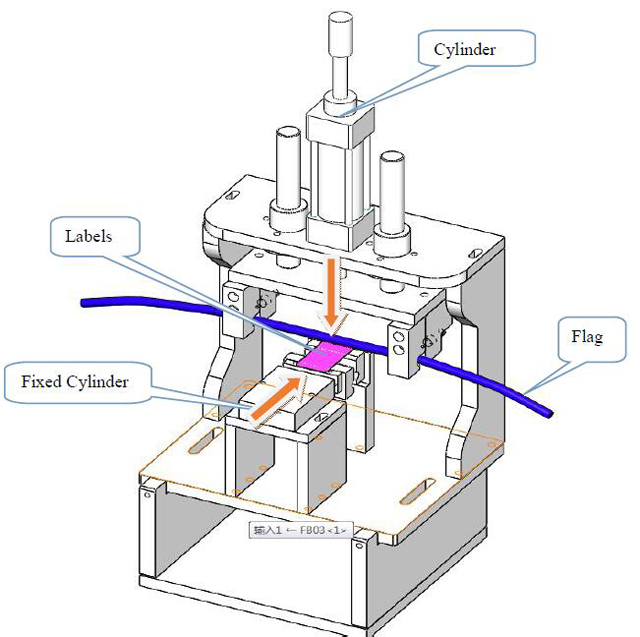

Структура маркировки

Вид сзади на этикетировочную машину

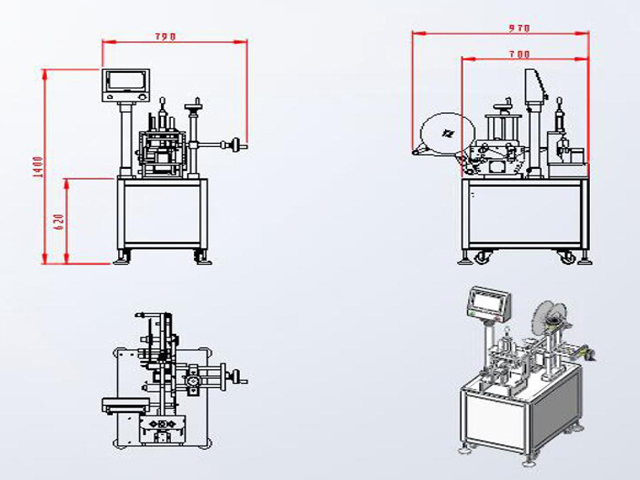

Чертеж размеров полуавтоматической маркировочной машины для проводов:

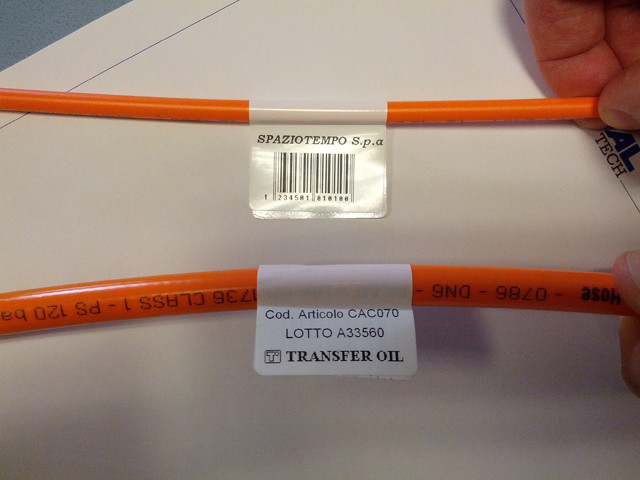

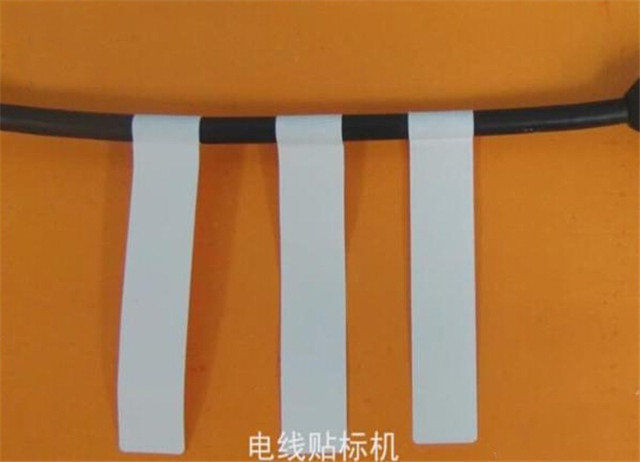

Образцы маркировки:
