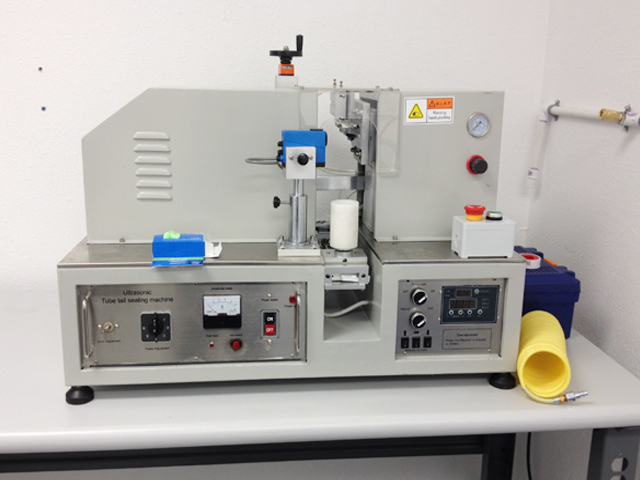

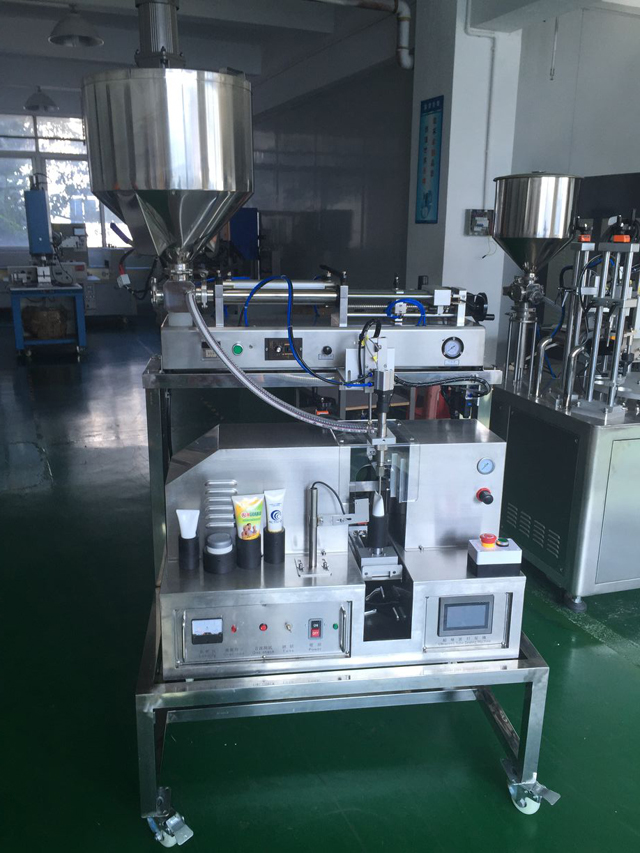

Полуавтоматическая машина для наполнения туб с ультразвуковым запаивающим оборудованием

• Модель: ВК-ТФС-002У
• Электропитание: 220 В/50 Гц/Одна фаза
• Мощность: 1500 Вт
• Частота: 20 кГц
• Длина трубки: 40-280 мм
• Диаметр трубки: 10-80 мм
• Объем наполнения: A: 5-30 мл B: 6-60 мл C: 10-120 мл D: 25-250 мл E: 50-500 мл (опционально)
• Размер: 735*670*1300мм
• Вес: 130 кг

Посмотреть видео

Функция и применение

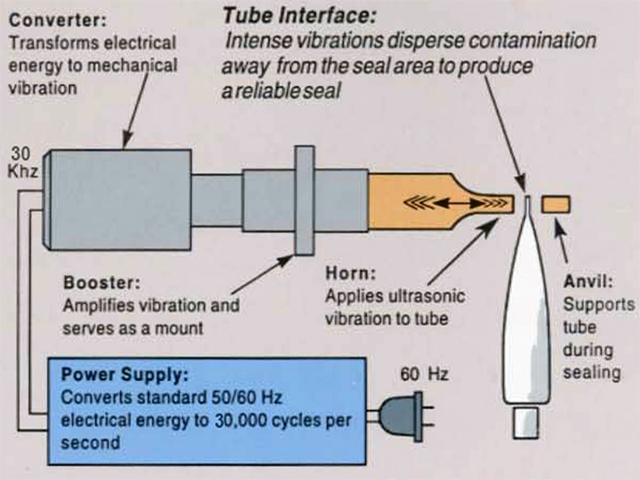

Используйте ультразвук для сварки пластиковых мягких трубчатых хвостовиков. Не требуется никакого клея, наполнителя или растворителя при сварке, не потребляет большого количества тепла, прост в эксплуатации, высокая скорость сварки, высокая эффективность.

Эта машина широко используется в производстве тюбиков для зубной пасты, косметики, медицинских изделий, пищевых продуктов и промышленных изделий и т. д.

Основные параметры

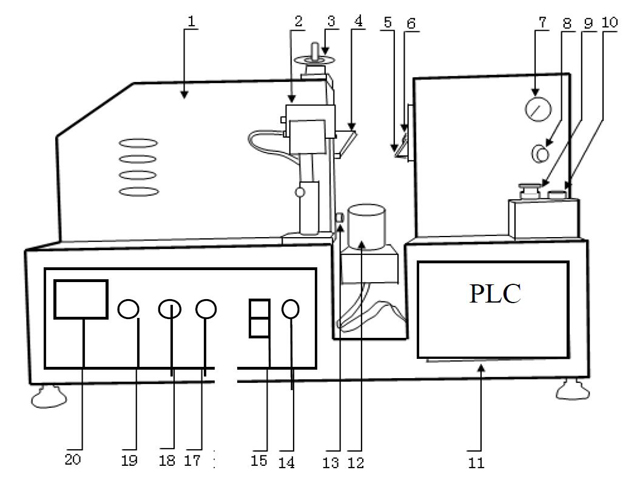

Схема запечатывающей машины

1. Основная часть
2. Датчик
3. Регулировка высоты трубки
4. Передняя форма
5. Задняя форма
6. Резак
7. Измеритель давления газа
8. Регулировка давления газа
9. Кнопка экстренного вызова
10. Кнопка «Пуск»
11. ПЛК
12. Держатель
13. Регулировка зазора форм
14. Мощность лампы
15. Выключатель питания
16. Мелодия
17. проверка ОСЦ
18. Лампа перегрузки
19. Счетчик загрузки

(Примечание: пожалуйста, проверьте, надежно ли закреплен винт передней формы, так как при транспортировке он может ослабнуть)

Уплотнительная часть

• Запуск двигателя: это для управления работой держателя трубки.
• Запуск подающего цилиндра: это для управления подачей держателя трубки.
• Ультразвуковой запуск цилиндра: он предназначен для управления работой верхней и нижней пресс-форм.
• Запуск цилиндра обрезки: это для управления резаком
• Заполнить цилиндр: Это для управления звездочкой цилиндра заливной головки или остановки при ручном управлении.
• Начало заполнения: это для управления звездочкой заполнения или остановки в ручном режиме.
• Ультразвуковой запуск: это для управления частотой, это то же самое, что «18. Проверка OSC»
• Ориентация трубки включена: это для управления включением/выключением датчика
• Настройка времени: предназначена для регулировки времени задержки/времени сварки/времени выдержки.
• Время задержки: 0,80
• Время сварки: Диаметр трубы 20, время составит около: 0,20, Диаметр трубы 30, время составит около: 0,40, Диаметр трубы 40, время составит около: 0,50, Диаметр трубы 50, время составит около: 0,7
• Время выдержки: 0,35

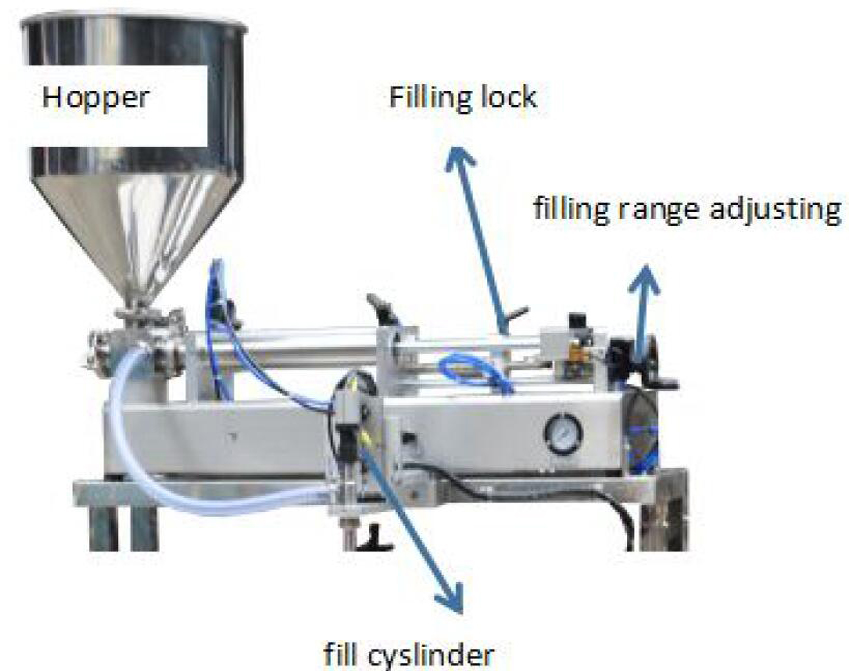

Заполняющая часть

Процесс операции

1. Правильно подключите электропитание и сжатый воздух (рекомендуется 0,5 МПа).
2. Нажмите кнопку питания.
3. Нажмите кнопку «Проверка OSC» и одновременно установите «Кнопку настройки». Используя винт на кнопке настройки, вы можете поворачивать его влево или вправо, пока не найдете минимум «Сигнального индикатора» (он будет примерно ниже 1 А) фиксированной «Настройки частоты». (Не нажимайте «Проверку OSC» постоянно, нажимайте ее периодически)

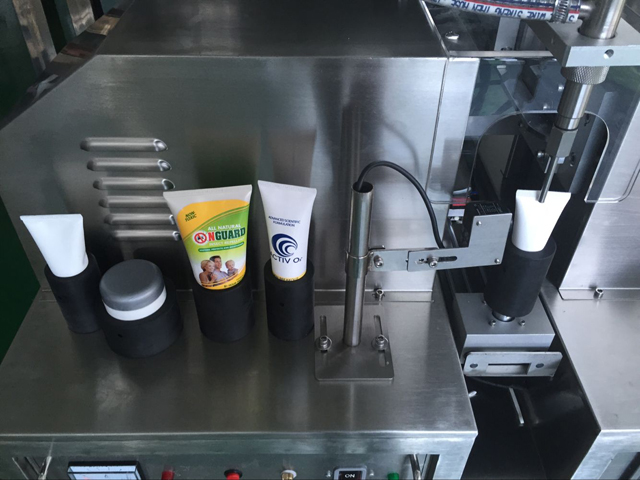

4. Наденьте трубку на держатель.
5. Нажмите «Запуск ультразвукового цилиндра», передняя и задняя формы будут закрыты. Установите «Регулировку зазора форм», пусть две формы просто соприкасаются и не будет зазора. Нажмите «Контроллер резака» и убедитесь, что резак будет работать плавно (необходимо поместить пластиковую трубку на держатель трубки при регулировке).
6. Установите переднюю и заднюю формы, а также резак в исходное положение.
7. Поместите трубку на «Держатель» и нажмите «Запуск цилиндра подачи», трубка будет проходить между двумя формами. При необходимости отрегулируйте высоту держателя. (предложите трубку выше задней формы на 2–3 мм)
8. Верните трубку в исходное положение.
9. Установите автоматический режим, включите датчик, если на трубке есть цветовой код, в противном случае выключите его.
10. Нажмите «Авто», и машина будет работать автоматически.

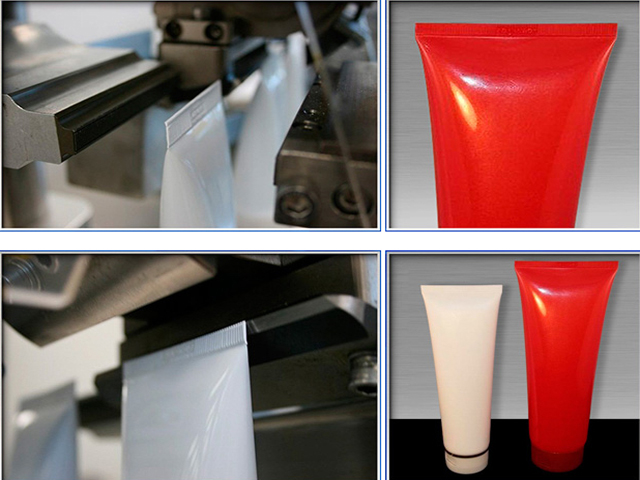

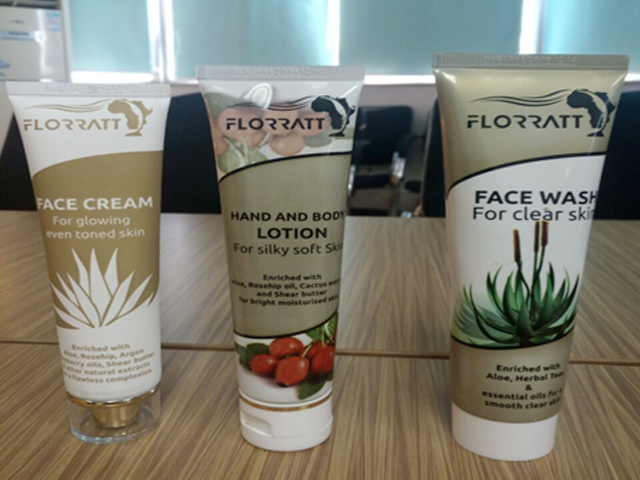

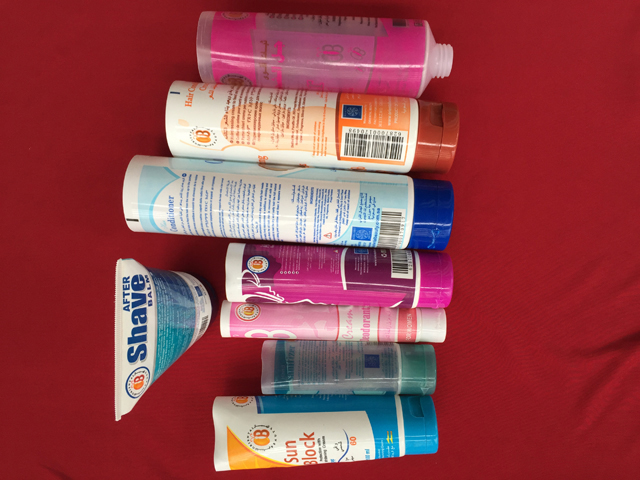

Образцы

Неудача и ее устранение
