Полуавтоматическая вакуумная укупорочная машина для стеклянных банок с металлическими крышками

• Модель: VK-SVC Вакуумная укупорочная машина
• Электропитание: AC220V/50-60Hz
• Скорость укупорки: 1200-1500 бут/ч
• Мощность: ≤1,3 кВт (включая вакуумный насос)
• Диаметр колпачка: Φ30-Φ85 мм, Φ85-Φ110 мм
• Высота бутылки: 50–180 мм, 120–250 мм
• Диаметр бутылки: Φ30-Φ80 мм, Φ80-Φ150 мм
• Предельная степень вакуума: -0,08 МПа
• Кручение крышки: 5-25 Н.М.
• Расход воздуха: 0,5м3/0,7МПа

Посмотреть видео

Эта серия укупорочных машин разработана и произведена нами самостоятельно на основе многолетнего производственного опыта; это оригинальное отечественное изобретение, оно использует вакуумный насос для создания вакуума, имеет высокую степень вакуума, крутящий момент укупорки и уровень вакуума могут быть установлены по требованию, совместимо с различными формами и размерами бутылок для укупорки, отличается высокой совместимостью и простотой регулировки.

Основные пневматические и электрические компоненты от всемирно известных брендов, стабильные и надежные в работе.

Широко применяется для вакуумной укупорки стеклянных бутылок с жестяными крышками для пищевых продуктов, консервов, напитков, приправ, товаров медицинского назначения и других отраслей промышленности.

Технические параметры

• Модель: VK-SVC Вакуумная укупорочная машина
• Электропитание: AC220V/50-60Hz
• Скорость укупорки: 1200-1500 бут/ч
• Мощность: ≤1,3 кВт (включая вакуумный насос)
• Диаметр колпачка: Φ30-Φ85 мм, Φ85-Φ110 мм
• Высота бутылки: 50–180 мм, 120–250 мм
• Диаметр бутылки: Φ30-Φ80 мм, Φ80-Φ150 мм
• Предельная степень вакуума: -0,08 МПа
• Кручение крышки: 5-25 Н.М.
• Расход воздуха: 0,5м3/0,7МПа

Инструкция по эксплуатации полуавтоматической вакуумной укупорочной машины

Структура и принципы работы

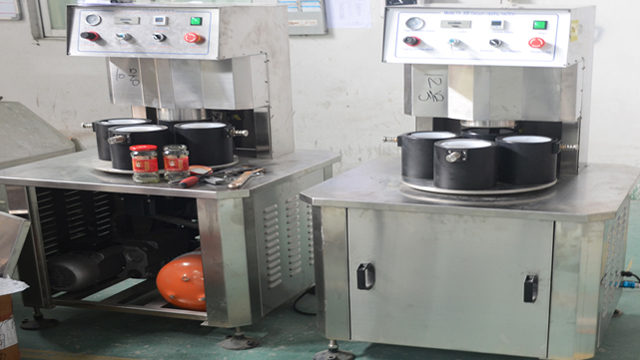

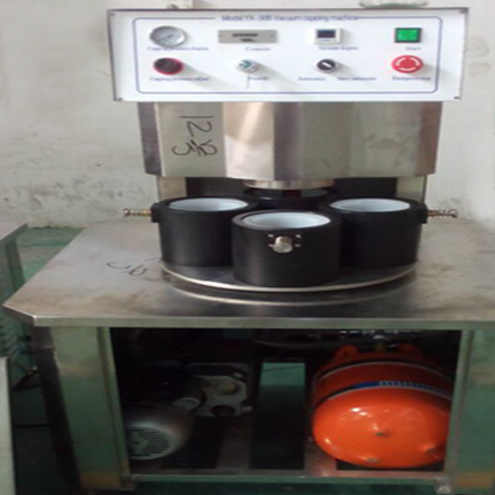

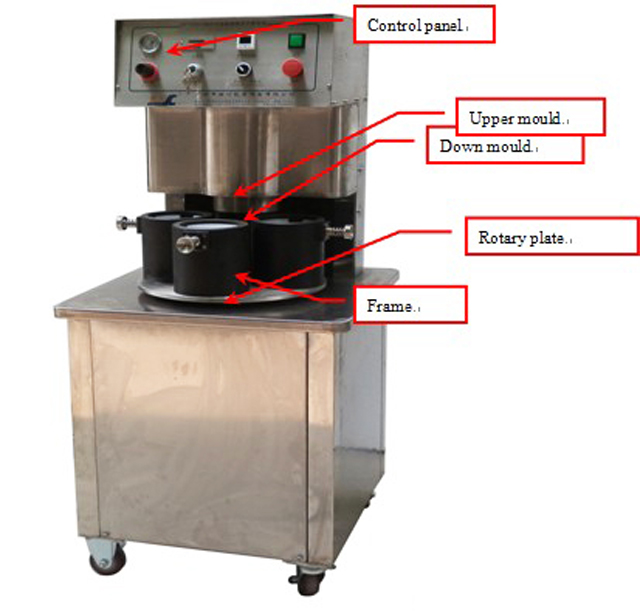

Рисунок 1: Машина для вакуумной укупорки

Принципы работы и функции

Данная машина состоит из рамы машины, верхней пресс-формы, поворотной позиционной системы, укупорочной конструкции, вакуумной системы, электрической системы и системы контроля давления.

Работает следующим образом: поместите стекло с крышками в нижнюю форму, затем вручную опустите нижнюю форму в центр укупорочной головки. Затем машина автоматически укупорит бутылки с помощью вакуума.

Эта машина имеет следующие функции:

Когда вы помещаете нижнюю форму в центр укупорочной головки, машина автоматически укупоривает бутылку с помощью вакуума;

Функция установки минимального уровня вакуума: если машина не может достичь установленного ранее уровня вакуума, машина не будет работать для следующей процедуры;

Функция крутящего момента укупорки: укупорочная головка приводится в движение воздушным цилиндром и может регулироваться давлением;

Основная структура и компоненты:

Вакуумный насос и вакуумный бак:

Вакуумный насос и вакуумный резервуар используются для достижения вакуумной функции, вакуумный насос должен быть с вакуумным маслом, половина вакуумного масла внутри в порядке. Не разрешается использовать машину, если внутри больше нет вакуумного масла

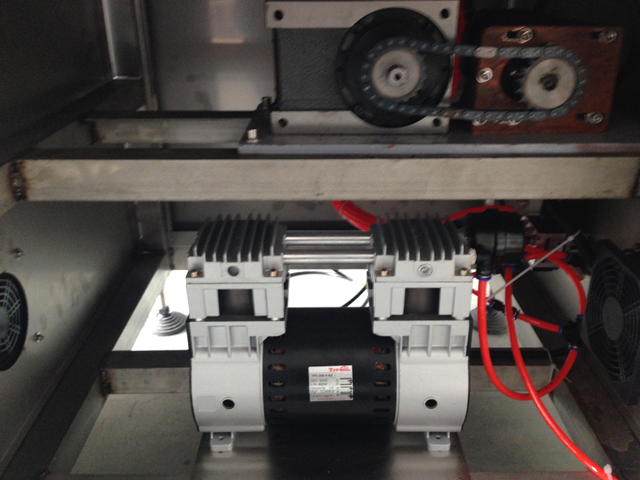

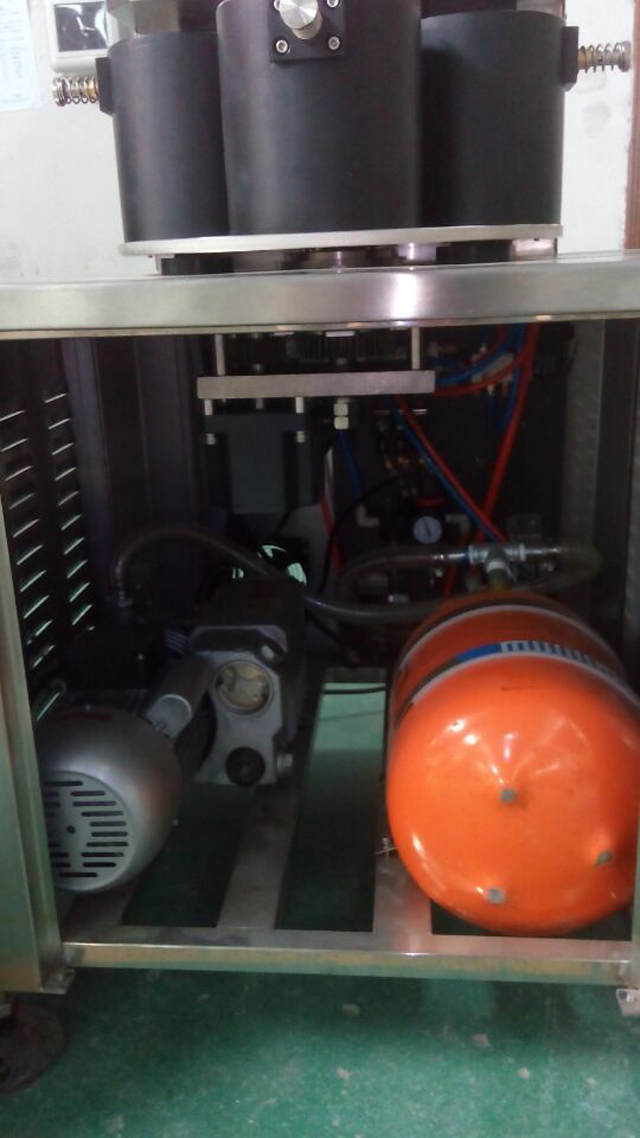

Рисунок 2. Вакуумный бак и вакуумный насос.

Подключите вакуумный насос и вакуумный резервуар, как показано на рисунке выше, и подайте питание.

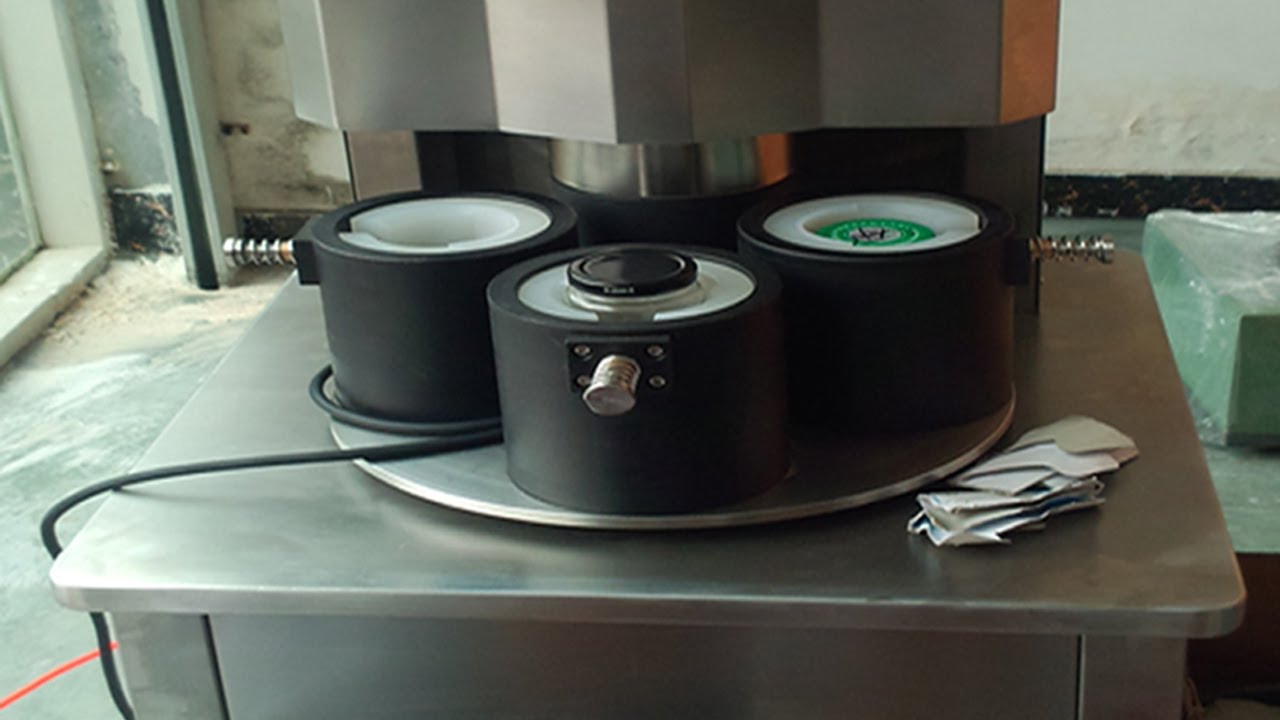

Конструкция вращающейся пластины

Картинка 3

Эта поворотная пластина перемещается на 4 шага

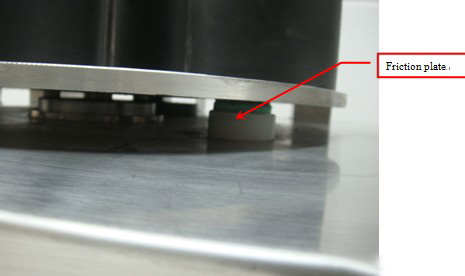

Для обеспечения равномерного перемещения вращающейся пластины эта вращающаяся пластина оснащена 3 фрикционными пластинами для обеспечения сопротивления и обеспечения равномерного движения. Необходимо содержать машину в чистоте во время работы, а фрикционные пластины будут изнашиваться постепенно, регулярно проверяйте и регулярно меняйте.

Картинка 4

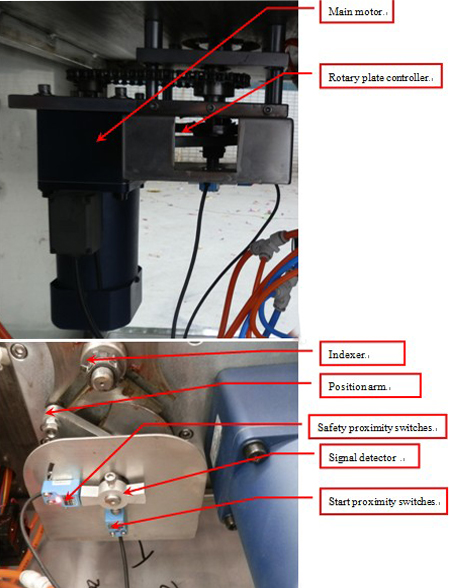

Поворотная пластина приводится в движение главным двигателем, когда детектор сигнала перемещается к бесконтактным выключателям запуска и получает сигналы (расстояние между детектором сигнала и бесконтактными выключателями составляет около 2-3 мм), верхняя форма перемещается в режим укупорки, во время укупорки двигатель продолжает работать, когда детектор сигнала перемещается к бесконтактным выключателям безопасности и получает сигнал, двигатель останавливается.

Фото 5

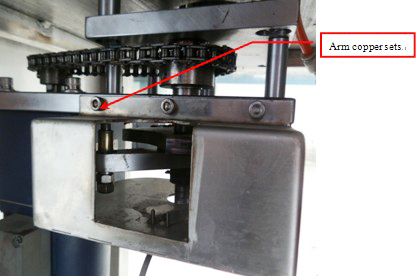

Медные комплекты рычагов будут изнашиваться во время работы, необходимо регулярно смазывать их и менять, если они повреждены. Когда они меняются, вы можете увидеть изображение 5

Структура укупорки

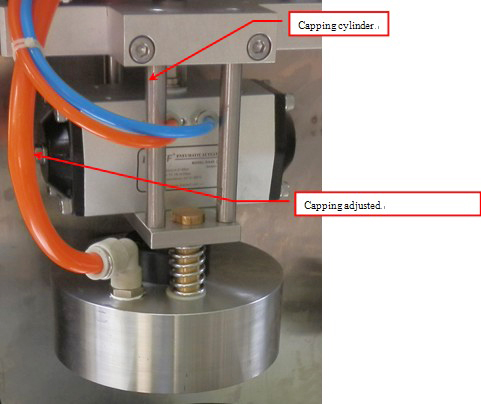

Укупорочная головка

Укупорочная головка перемещается цилиндром для подъема и опускания, когда укупорочная головка опускается для укупорки и достигает установленной ранее степени вакуума, укупорочная головка переходит к следующей процедуре. Крутящий момент укупорки можно регулировать кнопкой давления укупорки на панели управления (как вы можете видеть на панели управления)

Красная резина внутри укупорочной головки — это легко изнашиваемая часть, ее нужно часто проверять и менять. При укупорке укупорочная головка должна плотно прилегать к колпачкам, вы можете положить что-нибудь внутрь нижней формы, чтобы добиться разной высоты. Но высота не должна быть слишком большой, или если она слишком высокая, вы не сможете достичь вакуумной функции, но если высоты недостаточно, ее нельзя укупорить. Обычно расстояние между колпачками и верхом нижней формы составляет 16 мм-19 мм.

Устройство для нажатия на бутылку

Картинка 7

Устройство фиксации бутылки предназначено для фиксации бутылки во время укупорки, когда поворотная пластина находится в нужном положении, цилиндр фиксации бутылки перемещается для фиксации бутылки, обеспечивая надежное укупоривание.

Установка

1. Машина должна находиться в чистом и безопасном месте.

2. Убедитесь, что доступна аварийная остановка (рисунок 5)

3. Подача питания для проверки

4. Подключите машину с помощью газопровода к сепаратору масла и воды, отрегулируйте давление воздуха до 0,6 МПа.

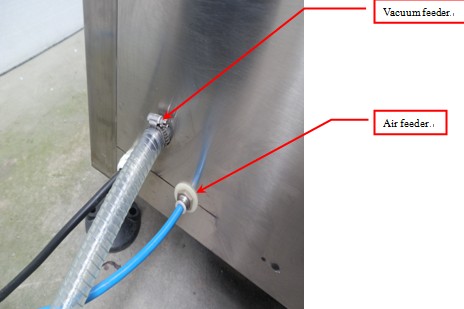

5. Подсоедините вакуумный бак к машине. Убедитесь в отсутствии утечки газа.

Картинка 8

Работа панели управления

Фотографии

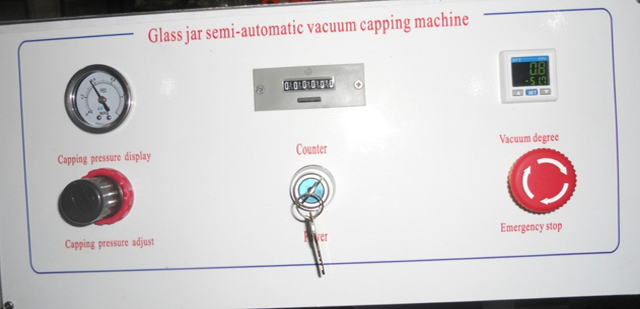

Панель управления состоит из стола давления укупорки, регулятора давления укупорки, счетчика, выключателя питания, регулятора вакуума и аварийной остановки.

1. Регулировку давления укупорки можно использовать для регулировки крутящего момента укупорки: при повороте по часовой стрелке давление увеличивается, крутящий момент укупорки сильнее, при повороте против часовой стрелки давление уменьшается, крутящий момент укупорки меньше.
2. Аварийная остановка. Если произошла чрезвычайная ситуация, нажмите кнопку аварийной остановки, и машина будет в безопасном положении.
3. Счетчик подсчитывает, сколько очков вы произвели. Если вы нажмете кнопку сброса, счетчик обнулится.
4. Если необходимо отрегулировать степень вакуума, нажмите «M» в таблице регулировки вакуума, и на дисплее отобразится «St1», нажмите «︽»«︾» для регулировки.

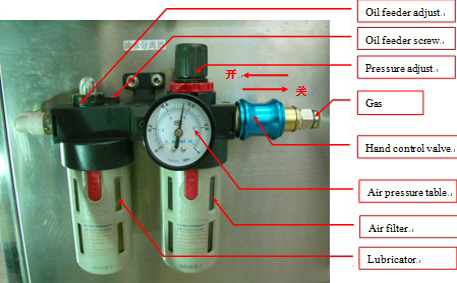

Отделитель масла и воды, давление и регулировка (рисунок 10)

Картинка 10

Масло- и водоотделитель состоит из ручного клапана управления, регулятора давления, стола давления воздуха, регулятора масла, воздушного фильтра и лубрикатора;

Ручной клапан управления предназначен для включения и выключения всей подачи воздуха в машину;

Регулировка давления заключается в подаче давления в машину: при повороте по часовой стрелке давление увеличивается, при повороте против часовой стрелки давление уменьшается;

Таблица давления воздуха предназначена для отображения рабочего давления машины;

Регулировка масла предназначена для подачи масла в машину, при повороте по часовой стрелке подача масла уменьшается, при повороте против часовой стрелки — увеличивается;

Воздушный фильтр предназначен для удаления воды из сжатого воздуха, когда давление в сепараторе масла и воды равно нулю, воздушный фильтр автоматически удалит воду;

Лубрикатор должен подавать масло в машину. Сначала необходимо перекрыть подачу воздуха и залить немного масла в лубрикатор. Делать это нужно примерно раз в 2–3 месяца.

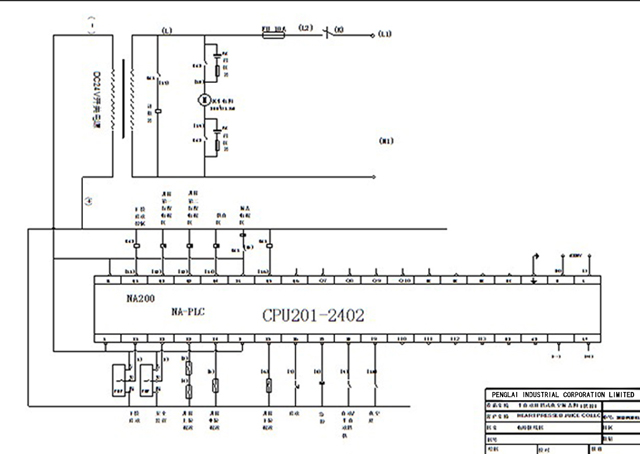

Электрическая схема для вакуумной укупорочной машины
